Attwood LED Docking Lights - Manual

LED Docking Lights
6520 Series
Feux d’amarrage à DEL
Série 6520
INSTALLATION INSTRUCTIONS 07/09 69432 Rev. A DIRECTIVES D’INSTALLATION 07/09 69432 Rev. A
REQUIRED FOR INSTALLATION
• Phillips head screwdriver
• Drill and bits: 3/8” for wire clearance hole
• Pilot drill for mounting screws − 5/32”
• Four (4) #10 phillips head stainless steel screws for each light
LOCATION
1. Lights can be positioned in any location along the hull. For best results, position lights on a
flat surface near bow and below rub rail. Lights are intended for surface mount. No large
thru holes are required for installation.
2. Measure and mark location for 3/8” wire clearance hole.
DRILLING INSTRUCTIONS

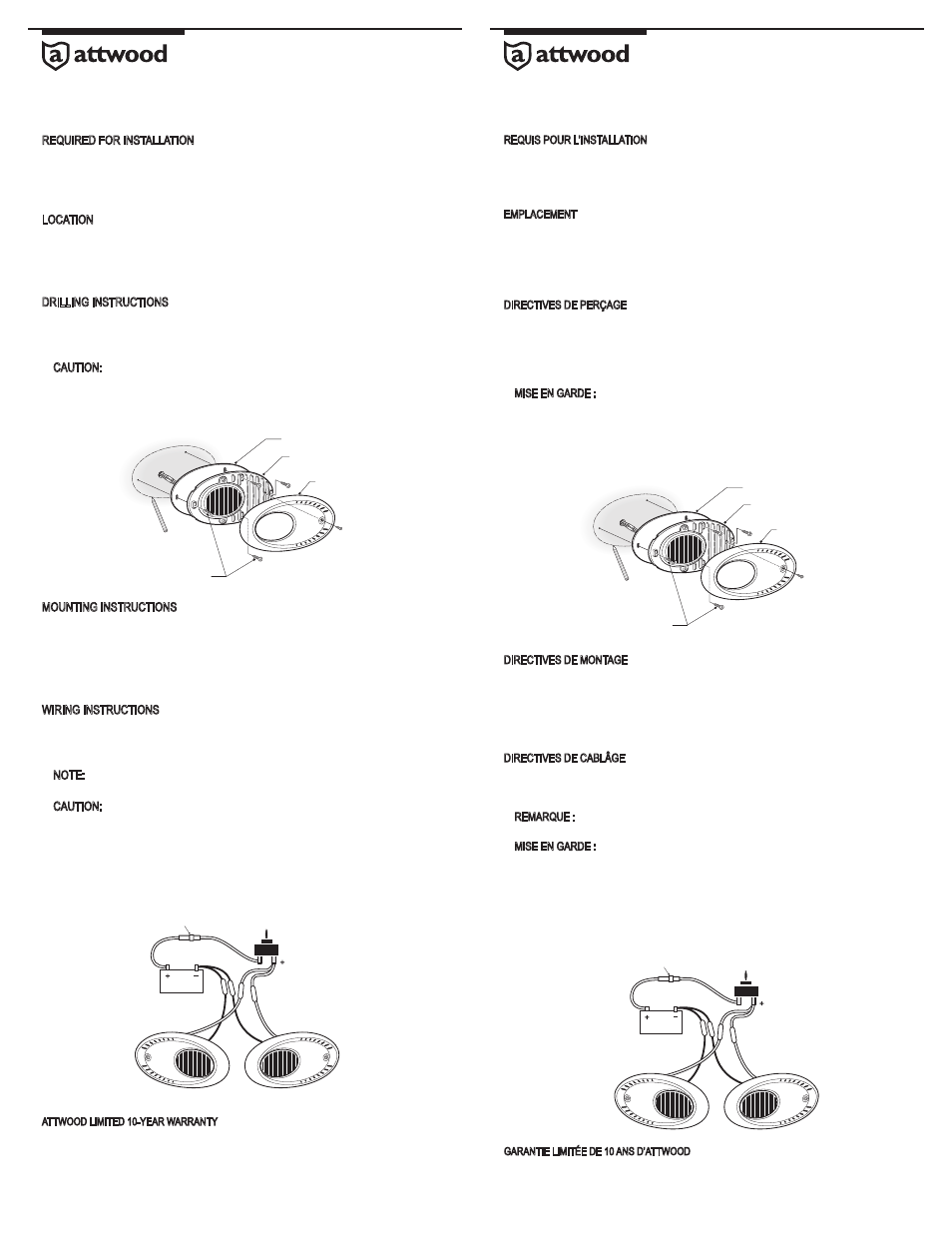

1. Align light with the position you’ve marked for the wire clearance hole (Figure 1).
2. Use the light body as a template to mark locations for the mounting screw pilot holes.
Mounting screws should be long enough to compensate for thickness of light body (1/2”).
CAUTION: Position holes carefully on aluminum boats so that wires do not contact the hull.
3. At the marked locations, drill a 3/8” wire clearance hole and drill four 5/32” screw pilot holes
for mounting screws. Drill to adequate depth for screw length.
4. Seal wire hole and mounting screws with proper sealant.
REQUIS POUR L’INSTALLATION
• Tournevis cruciforme
• Perceuse et mèches : 9 mm pour le trou de passage des fils
• Foret pilote pour les vis de montage – 4 mm
• Quatre (4) vis n° 10 en acier inoxydable à tête Philips pour chaque feu
EMPLACEMENT
1. Les feux peuvent être installés à tout endroit le long de la coque. Pour obtenir de meilleurs
résultats, placez les feux sur une surface plate près de la proue et sous le rail de guidage. Les
feux sont conçus pour être installés en surface. Aucun grand trou traversant n’est requis pour
l’installation.
2. Mesurez et indiquez l’emplacement do trou de passage des fils de 9 mm.
DIRECTIVES DE PERÇAGE
1. Alignez le feu avec l’emplacement que vous avez indiqué pour le trou de passage des fils
(figure 1).
2. Utilisez le corps du feu comme gabarit pour marquer les emplacements des trous de guidage
des vis de montage. Les vis de montage doivent être assez longues pour compenser
l’épaisseur du corps du feu (1,27 cm).
MISE EN GARDE : Positionnez les trous soigneusement sur les bateaux en aluminum de
manière à ce que les fils n’entrent pas en contact avec la coque.
3. Aux endroits indiqués, percez un trou de passage des fils de 9 mm et percez deux trous de
guidage de 4 mm pour les vis de montage. Percez jusqu’à la profondeur requise pour la
longueur des vis.
4. Scellez le trou de fils et de vis de montage au moyen d’un produit d’étanchéité approprié.
MOUNTING INSTRUCTIONS
1. Make wire connections according to the WIRING INSTRUCTIONS.
2. Insert four (4) stainless steel phillips head screws through light body and fasten light to
surface.
3. Align cover using front tabs. Hook tabs into light body.
4. Attach cover using one (1) supplied phillips head screw.
WIRING INSTRUCTIONS
1. The power supply must be a 12-volt DC only. Use crimp-type marine grade connectors
with suitable waterproof insulation.
2. Protect all connections with suitable materials.
NOTE: Failure to make proper connections and fuse the light properly will void the
product warranty.
CAUTION: Polarity is important. If wiring is mis-connected, the LED light will not operate.
3. Connect wires to fused power source (See Figure 2).
4. Connect the (-) black wire to the negative (-) wire from the 12-volt supply of each light.
5. Connect the (+) gray or red 3-amp wire for each light along with the proper fuse switch to
the positive (+) 12-volt supply.
6. Fuse must be 3-amp for each pair of lights.
DIRECTIVES DE MONTAGE
1. Effectuez les connexions de fils selon le DIRECTIVES DE CÂBLAGE.
2. Insérez quatre (4) vis en acier inoxydable à tête Philips dans le corps des feux et fixez les feux
à la surface.
3. Alignez le couvercle au moyen des onglets avant.
4. Fixez le couvercle au moyen d’une (1) vis à tête Philips fournie.
DIRECTIVES DE CABLÂGE
1. L’alimentation doit être de 12 volts à c.c. seulement. Utilisez des connecteurs à sertir de
qualité marine avec une isolation appropriée imperméable à l’eau.
2. Protégez toutes les connexions avec des matériaux appropriés.
REMARQUE : Le fait de ne pas effectuer les connexions appropriées et d’alimenter le feu
correctement annulera la garantie du produit.
MISE EN GARDE : La polarité est importante. Si le câblage est incorrect, le feu à DEL ne
fonctionnera pas.
3. Reliez les fils à la source d’alimentation à fusible (voir la figure 2).
4. Reliez le fil noir (-) au fil négatif (-) de la source de 12 volts de chaque feu.
5. Reliez le fil gris ou rouge (+) à trois ampères pour chaque feu en plus du coupe-circuit à fusible
intégré approprié à la source d’alimentation positive (+) de 12 volts.
6. Le fusible doit avoir trois ampères pour chaque paire de feux.
Cover
Body
(4) #8 Phillips
Head Screws
Gasket
Docking Light Instal-01
(neg.) (pos)
(pos)
12V DC
Switch
Fuse
Connect the positive
grey, red or stripped wire
to the (+) positive 12V supply
Cover
Body
(4) #8 Phillips
Head Screws
Gasket
Docking Light Instal-01
(neg.) (pos)
(pos)
12V DC
Switch
Fuse
Connect the positive
grey, red or stripped wire
to the (+) positive 12V supply
Figure 1
Figure 1
Figure 2
Figure 2
ATTWOOD LIMITED 10-YEAR WARRANTY
This product carries a limited ten (10) year warranty. This is a non-serviceable (LED) light source, any attempt
to open or service the light voids the warranty. See product catalog or attwoodmarine.com for details.
GARANTIE LIMITÉE DE 10 ANS D’ATTWOOD
Ce produit est couvert par une garantie limitée de dix (10) ans. Ce produit est une source d’éclairage
(DEL) non réparable; toute tentative d’ouverture ou de réparation du feu annule la garantie.
Reportez-vous au catalogue de produits ou à attwoodmarine.com pour de plus amples renseignements.
©2008 Attwood Corporation, 1016 N. Monroe Street, Lowell, MI 49331 www.attwoodmarine.com
(nég.) (pos.)
(pos.)
12V DC
Couvercle
Corps
Quatre (4) vis en
acier inoxydable
à tête Philips
Joint
Interrupteur
Fusible
Reliez le fil gris, rouge
our rayé positif à la source
d'alimentation positive (+)
de 12 volts.
Docking Light Instal-01
(nég.) (pos.) (pos.)
12V DC
Couvercle
Corps
Quatre (4) vis en
acier inoxydable
à tête Philips
Joint
Interrupteur
Fusible
Reliez le fil gris, rouge
our rayé positif à la source
d'alimentation positive (+)
de 12 volts.
Docking Light Instal-01
