IMPORTANTE: Su tractor esta equipado con
un sistema de 12 volts. El otro vehículo también
tiene que tener un sistema de 12 volts. No use
la batería de su tractor para hacer arrancar a
otros vehículos.

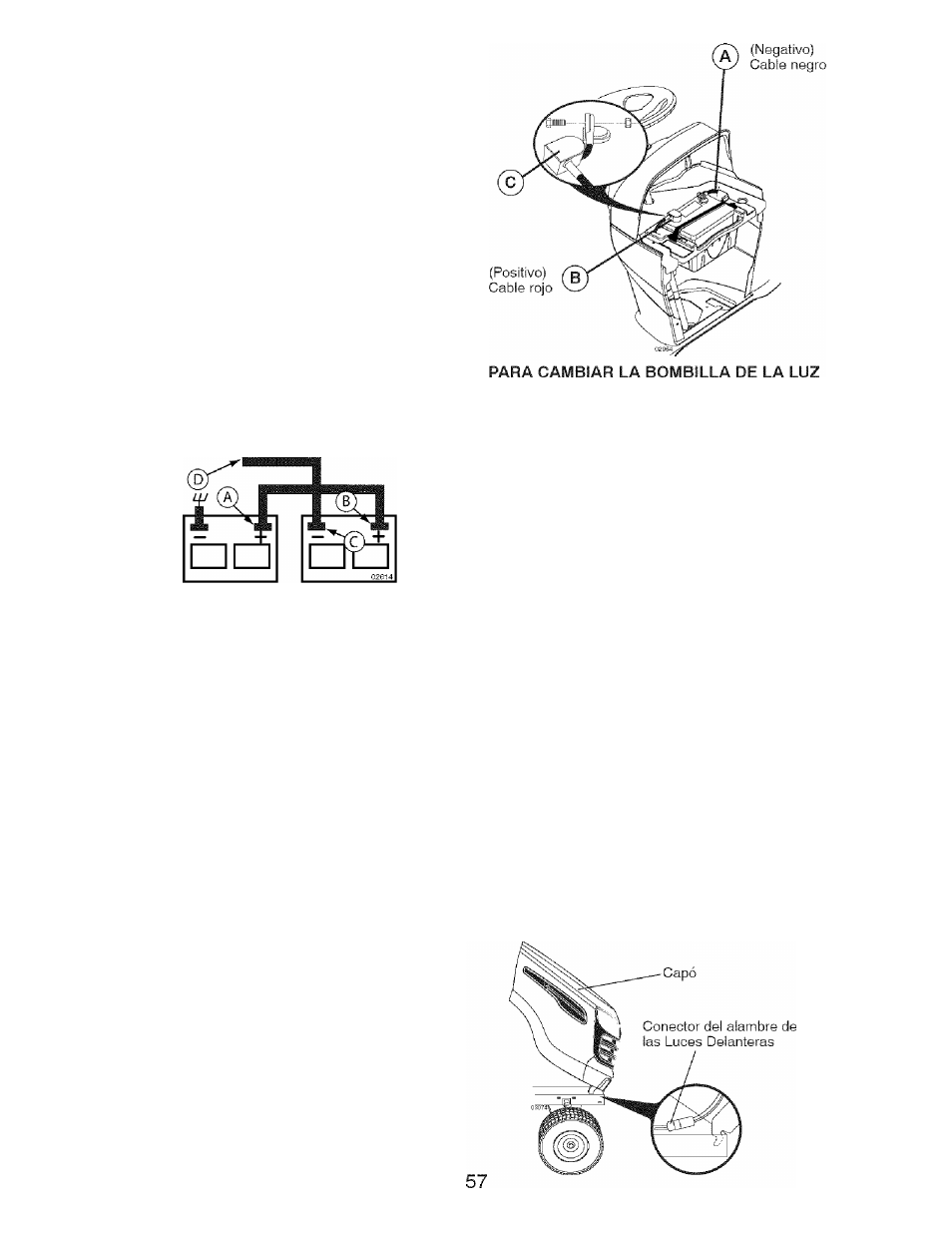

PARA ADJUNTAR LOS CABLES DE
EMPALME -
1. Conecte cada extremo del cable ROJO con
el terminal (A-B) POSITIVO (+) de cada
batería, preocupándose de no hacer corto­
circuito en el chasis.
Conecte un extremo del cable NEGRO
con el terminal (C) NEGATIVO (-) de una
batería completamente cargada.
Conecte el otro extremo del cable (D) NE­
GRO con un buena CONEXIÓN A TIERRA
DEL CHASIS, alejado del estanque de
combustible y de la batería.
PARA REMOVER LOS CABLES, INVIERTA EL
ORDEN
1. El cable NEGRO primero del chasis y luego
de la batería completamente cargada.
2. El cable ROJO al último de ambas baterías.
2
.
3.
Batería Débil o
Descargada
Batería
Completamente
Cargada
REEMPLAZAR LA BATERIA
A a DVERTENCIA:
N o haga cortocircuito con
los terminales de la batería al permitir que una
llave de tuerca o cualquier otro objeto entre
en contacto con ambos terminales a la misma
vez. Antes de instalar la batería remueva las
pulseras de metal, los relojes de pulsera de
metal, los anillos, etc.
El terminal positivo tiene que conectarse prim­
ero para evitar las chispas debido a la conexión
a tierra por accidente.
Levante el asiento a la posición elevada.
Desconecte el cable de la batería NEGRO
(A) primero y luego el cable de la batería
RÓJO y remueva la batería del tractor.
Instate la nueva batería con los términos en
misma posición como la batería vieja.
Primero, conecte el cable de la batería
ROJO (B) con el terminal positivo (-r) con
el perno hexagonal y la tuerca según
se muestra. Apriételos en forma segura.
Deslizo la cubierta terminal (O) sobre el
terminal.
Conecte el cable de conexión a tierra
NEGRO al terminal negativo (-) con el
perno hexagonal y la tuerca que queden.
Apriételos en forma segura.
Sierre el capo.
1
.
2 .
3.
4.
5.
6.
DELANTERA
1. Levante el capó.
2. Tire el sujetador de la bombilla fuera del
agujero en la parte trasera del enrejado.
3. Cambie la bombilla en el sujetador y em­
puje el sujetador de la bombilla, en forma
segura, hacia atrás en el agujero en la
parte trasera del enrejado.
4. Cierre el capó.
ENTRECIERRE Y RELÉS
El alambrado suelto o dañado puede producir
el mal funcionamiento de su tractor, o que deje
de funcionar, o le impida el arrancar.
• Revise el alambrado. Vea el diagrama del
alambrado eléctrico en la sección de Partes
de Repuesto.
PARA CAMBIAR EL FUSIBLE
Cámbielo por un fusible tipo enchufable de 30
amps, tipo automotriz. El sujetador del fusible
está ubicado detrás del tablero.
PARA REMOVER EL CONJUNTO DEL CAPÓ
Y DEL ENREJADO
1
.
2
.
3.
4.
Levante el capó.
Desabroche el conectar del alambre de las
luces delanteras.
Párese delante del tractor. Agarre el capó
en los lados, inclínelo un poco hacia el mo­
tor y sáquelo del tractor.
Para volver a instalar el capó, asegúrese de
volver a conectar el conectar del alambre
de las luces.
