AJUSTACION

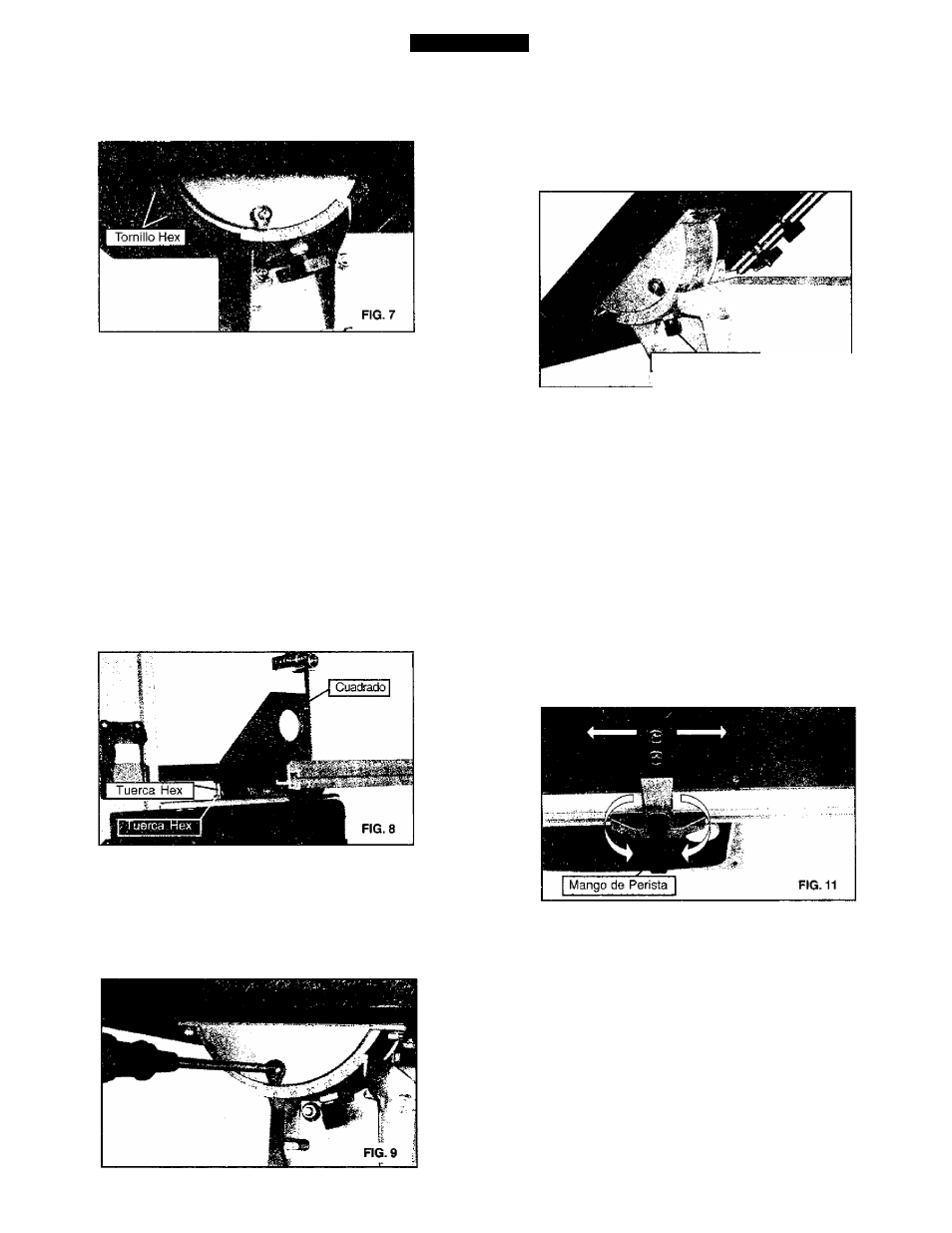

1. CENTRALIZAR EL TABLERO
a. Soitar los cuatro botones hex mantadb en el tablero para el muñón de
tablero superior. (Ver Fig 7)
c. Estirar tuerca hex. Y rechequear el sierra de cinta y el tablero para
cuadrar.
d. Bloquear el tablero dentro de posición y chequear que el indicador lee
cero grado sobre el lado de muñón de tablero más bajo. Soltar el tornillo
asegurando el indicador y resetearlo si es necesario para dar a cero
grado. (Ver Fig. 9)
3. INCLINACION DE TABLERO
Para cortes biselado, el tablero inclina 0 grados hasta 45 grados.
a. Para inclinar el tablero, soltar el tuerca balanceado sobre el muñón de
mesa, ubicar el tablero para el ángulo requerido y apretar el tuerca
balanceado nuevamente (Ver Fig. 10)
b. Mover el tablero de lugar como requerido, hasta que sierra de cinta
corre através del centro del inserción de tablero.
c. Si el ajustación de "b” no es suficiente al centro de tablero, soltar los
cuatro tuercas bridas reteniendo el muñón de tablero más bajo y mover el
tablero para ubicarlo en el centro.
d. Re-tirar los botones hex. Para munón, rechequear la posición de sierra
de cinta.
2. COLOCAR TABLERO CUADRADO PARA SIERRA DE
CINTA
Soltar tuerca balanceado sobre muñón de tablero más bajo y ubiarlo a un
tamaño cuadrado justo contra sierra de cinta.
Si el tablero requiere ajustación, proceder los siguientes:
a. Utilizar una llave, relajar tuerca hex. Sobre el marco. (VER Fig.8)
b. Ubicar la llave sobre botón hex. Y ajustarlo hasta el tablero forma con
sierra de cinta. (Ver Fig.8)
Aleta de Tuerca
FIG. 10
b. Este es recomendado para verificar si el ángulo está correctamente
angulado seleccionado utilizando un guía de ángulo, o por corrido e corte
marcado en fragmento de madera. Ajustar el indicador según por el uso
de tornillo Philips.
4. AJUSTE DE RASGON PERISCA
La presión de bloqueo del rasgón cerca está seleccionado por la fábrica,
si requiere una ajustación, los procesos es como lo siguiente:
a. Levantar la perisca hacia la posición horizontal.
b. Cambiar la cerca en la dirección del aguja de reloj para incrementar la
presión de abrazadera, contra la dirección del aguja de reloj para
disminuir la presión de abrazadera (Ver Fig.11)
c. Despúes de girar hacia la dirección del aguja de reloj, deslizar rasgón
perisca para la posición deseada sobre el caril (Ver Fig 11)
d. La perisca tiene acción leva, presionar hacia abajo el mango para
abrazadera estirado a la mesa luego de seleccionar rasgón perisca a un
posición deseado.
NOTA:No ajustar la perisca con muchas presiones ejercida durante la
operación. Este puede llegar a deformar al final de abrazadero al levantar
la perisca. Seleccionar perisca para aplicar con presiones suficientes
para estar seguro durante el proceso de corte. ■
5. CAMBIAR Y AJUSTAR EL FILO DE SIERRA
Este sierra de cinta esta equipada por la fábrica con el propósito general
de filo corta madera, el filo de sierra está seleccionado para destríbución.
Para cambiar el filo de sierra, ios porcesos deben ser como lo siguiente:
ADVERTENCIA: Para evitar el daño no esperado, siempre cuando
cambiar el filo de sierra o sacar los ajustes, apagar el sierra de cinta y
sacar el cordón de energía desde la salida principal. Para evitar el daño a
los manos cuando maneja el filo de sierra, poner guantes cuando es
necesario.
