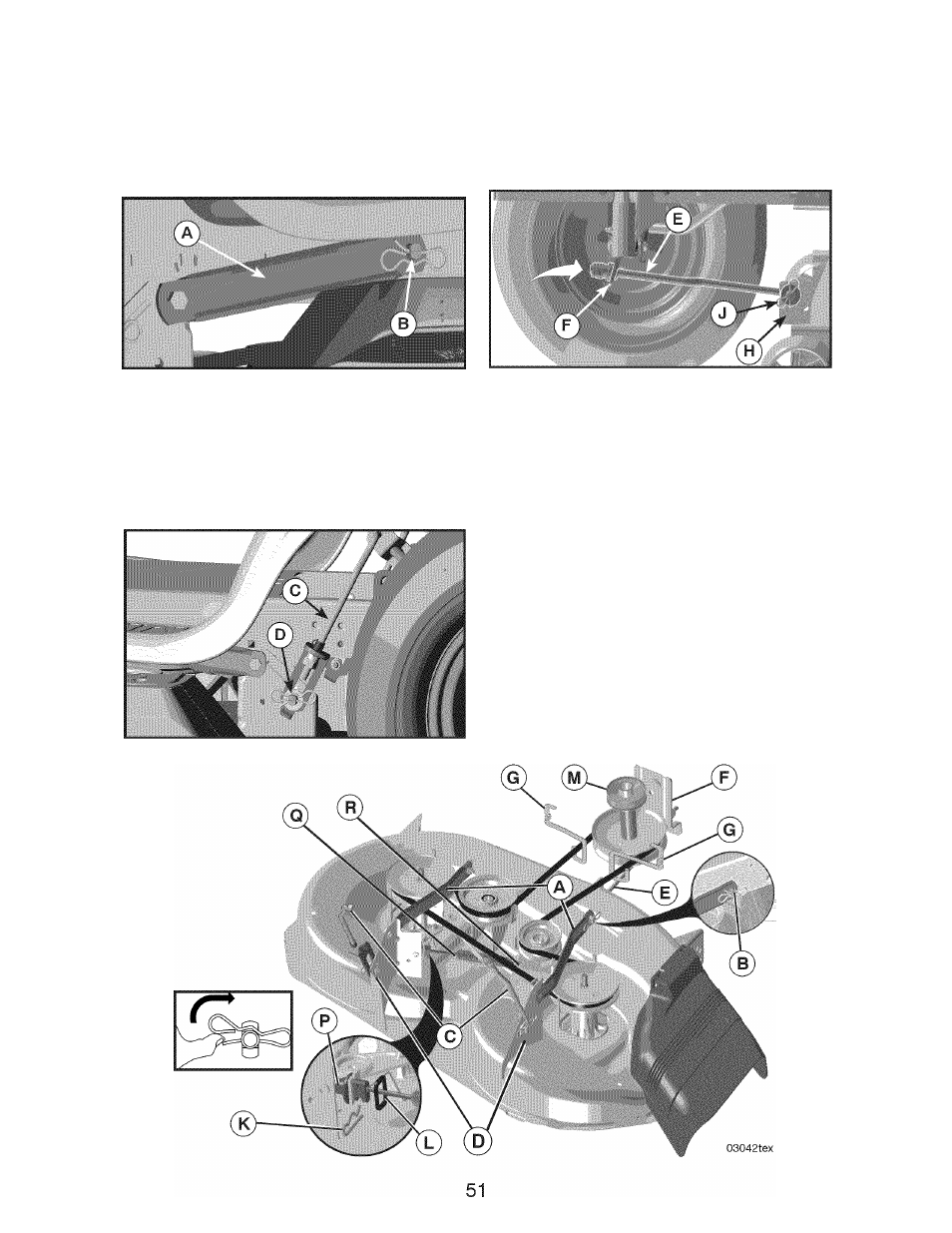

3. FIJE LOS BRAZOS DE SUSPENSION LAT­
ERALES DE LA CORTADORA (A) AL CHA­
SIS - Ubique el orificio del brazo encima de
la clavija (B) que hay en la parte exterior del
chasis del tractor, y fíjelo con una resorte de
contención.
4. Realice el mismo procedimiento en el otro
lado del tractor.
5. FIJE LAS PIEZAS DE PROPULSION POS­
TERIORES (O) - Levante la parte posterior
de la cortadora, ubique la ranura de la pieza
de unión (D) por encima de la clavija que
hay en la barra posterior de la cortadora
y fíjela con una arandela y un resorte de
contención.
6. FIJE LA PIEZA DE UNION ANTERIOR
(E) - Trabaje por el lado izquierdo del trac­
tor. Introduzca el extremo de la barra de
la pieza de unión por el orificio anterior de
la barra de suspensión anterior del tractor
(F) , y sujételo por medio de un resorte de
contención (G) a través del orificio de la
pieza de unión ubicada detrás de la barra.
7. Introduzca el otro extremo de la pieza de
unión (E) en el orificio que se encuentra en
la barra anterior de la cortadora (H), y fíjelo
por medio de una arandela y un resorte de
contención (J).
8. Retire el resorte del cable del embrague (Q)
del brazo del engranaje (R).
9. Retire el resorte de sujeción (K), deslice la
abrazadera (L) hasta quitarla, y saque a
presión la guía de la caja (P) hasta que se
salga del soporte.
10. Instale la correa pasándola por encima de la
polea del motor (M) y fijadora de la correa (G).
IMPORTANTE: Verifique que la correa encaje bien
en todas las ranuras de las poleas de la cortadora.
11. Suba la palanca elevadora a la posición de
más arriba.
12. Si es necesario, ajuste las rueditas del calibre
antes de poner en funcionamiento la corta­
dora, como se ilustra en el capítulo de Manejo
de este manual.
