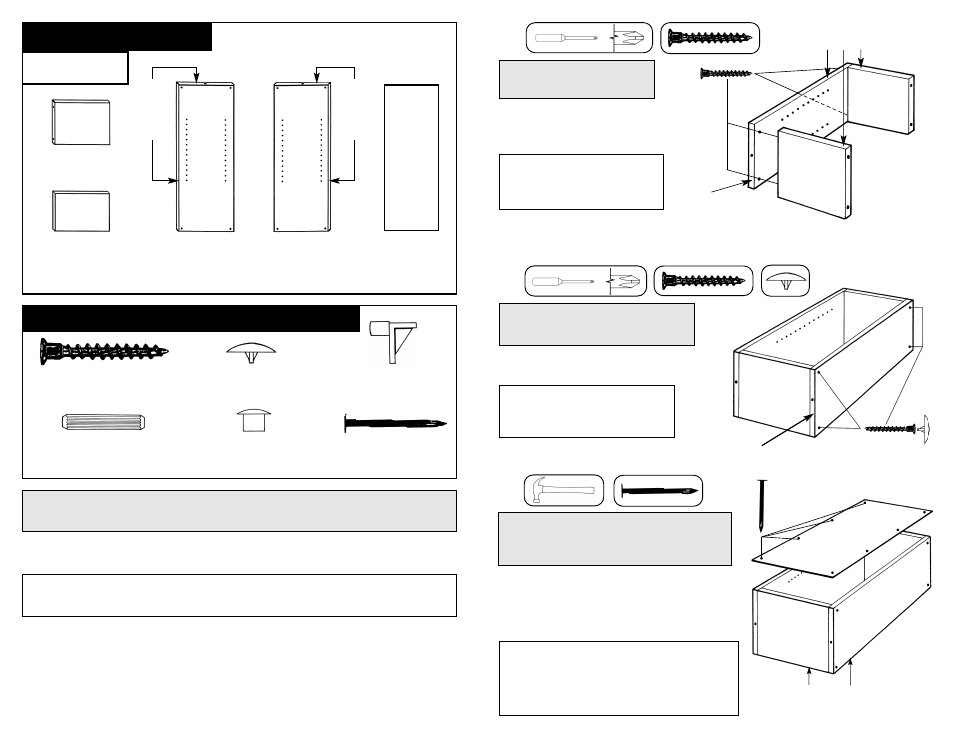

HARDWARE / QUINCAILLERIE / HERRAJES
COMMON NAIL
CLOU À BOIS
CLAVO COMUN
STACKING DOWEL (2)
CHEVILLE EN BOIS
PASADOR DE MADERA
COVER CAP (8)
COUVRE-VIS
CUBRETORNILLOS
1 1/2" ASSEMBLY SCREW (8)
VIS DE MONTAGE DE 1-1/2 PO
TORNILLO DE MONTAJE
PARTS/ PIÈCES/ PIEZAS
LEFT SIDE PANEL (1)
MONTANT GAUCHE
MONTANTE IZQUIERDO
RIGHT SIDE PANEL (1)
MONTANT DROIT
MONTANTE DERECHO
FIXED SHELF (2)
TABLETTE FIXE
ESTANTE FIJO
C D
A
ADJUSTABLE SHELF (2)
TABLETTE REGLABLE
ESTANTE REGULABLE
B
BACK PANEL (1)
PANNEAU ARRIÉRE
PANEL POSTERIOR
DOWEL HOLE PLUG (2)
BOUCHON DE TROU DE CHEVILLE
TAPÓN DEL AGUJERO DE LA CLAVIJA
Prenez tout d'abord quelques moments pour vous familiariser avec les pièces et la quincaillerie avant de
monter ce meuble. Les lettres n'apparaissent pas sur les pièces; cependant, elles sont faciles à reconnaître
d'après leur taille et la disposition des trous. Nous vous suggérons d'assembler le tout sur de la moquette.
Antes de armar el estante familiarícese con las piezas y con la ferretería. Las letras no aparecen en las
piezas. Sin embargo, todas las piezas son fácilmente reconocibles por su tamaño y ubicación de los
agujeros. Se recomienda armar la unidad sobre una superficie suave (por ej. sobre una alfombra).
Take a few moments to familiarize yourself with the actual parts and hardware prior to assembling the
unit. Letters do not appear on parts, however, all parts are clearly recognizable by size and hole placement.
It is advisable to assemble the unit on a padded surface (i.e. Carpet).
E
FINISHED
EDGE
REBORDE
FINIS
BORDES
ACABADOS
FINISHED
EDGE
REBORDE
FINIS
BORDES
ACABADOS
NOTE: Both Fixed Shelves
are identical. Both Adjustable
Shelves are identical.
SHELF SUPPORT (8)
SUPPORT DE TABLETTE
SUPPORTE DEL ESTANTE
1
Attach Left Side Panel (C) to two
Fixed Shelves (A) with 1 1/2"
Assembly Screws.
Instale de los Panel Lateral Izquierdo
(C) a dos Estantes Fijos (A) utilizando
los Tornillos de Montaje de 1 1/2" y el
destornillador Phillips.
Fixez un Panneau Latéral (C)
Gauche à Tablettes Fixes (A)
à l'aide de vis de montage de 1 1/2
po et d'un tournevis Phillips.
A
A
C
FINISHED EDGE
REBORDE FINIS
BORDE ACABADOS
UNFINISHED EDGE
REBORDE NON FINIS
BORDE NO ACABADOS
2
Attach Right Side Panel (D) to two Fixed
Shelves (A) with 1 1/2" Assembly Screws.
Cover exposed screw heads with
Cover Caps.
Instale de los Panel Lateral Derecho (D)
a dos Estantes Fijos (A). Cubra las
cabezas expuestas de los tornillos con los
Cubretornillos.
Fixez un Panneau Latéral (D) Droit aux
Tablettes Fixes (A). Recouvrez les têtes de
vis exposées à l’aides des
Capuchons.
D
UNFINISHED EDGE
REBORDE NON FINIS
BORDE NO ACABADOS
FINISHED EDGE
REBORDE FINIS
BORDE ACABADOS
3
Place unit face down on the floor with unfinished edges
facing up. Square up the unit by placing
Back Panel (E)
onto cabinet and center horizontally and vertically. Nail
the back into position.
Note: Avoid angling nails.
Coloque la unidad cara abajo en el suelo con los bordes
no terminados hacia arriba. Escuadre la unidad colocando
el
Panel Posterior (E) sobre el gabinete y centrandolo
horizontal y verticalmente. Clave el Panel Posterior en
posicion con los Clavos suministrados.
Nota: Evite el uso
de clavos de travers.
Retournez l’ensemble sur le plancher, les rebords non finis
vers le haut. Encadrez l'ensemble en plaçant le
Panneau
Arriére (E) sur le meuble, en le centrant à l’horizontale
et à la verticale. Clouez l’arriére en place à l’aide des
clous fournis.
Remarque: Évitez d’enfoncer les clous de
travers.
E
