35
Manual de instrucciones y lista de repuestos
Modelo WS2100
1 Etiquetas de Advertencia DK683700AV 1
2 Conector Dinse WC000200AV 2
3 Enchufe Dinse WC000400AV 2
4 Pinza de tierra WC100100AV 1
5 Liberador de tensión WC102000AV 1
6 Portaelectrodo WC200200AV 1
7 Mango WC301900AV 1
8 Interruptor de encendido/apagado WC403000AV 1
9 Perilla de salida WC403001AV 1
10 Protector manual ▲ WC801200AV 1
11 Martillo ▲ WC803000AV 1
12 Lentes del protector manual ▲ WC801100AV 1
13 Cordón de energía – 14AWGX3C, Tipo SJT,
7.5 pies (229 cm), • 1
14 Cable de soldar – 6mmˆ2 10 pies (305 cm) • 1
14 Cable de soldar – 6mmˆ2 15 pies (457 cm) • 1
15 Casco para soldar ▲ WT100500AV +
16 Juego de soplete TIG ▲ WT610000AV +
▲ No se muestra
• Piezas estándar, disponibles en su tienda local de venta de ferretería o suministros de soldar.
+ Los accesorios opcionales
No. de
Ref. Descripción Número Ctd.
3
2
14
6
1
7
13
5
8
4
9
Para mayor información
sobre este producto
llame al 1-800-746-5641
(desde los E.E.U.U.)

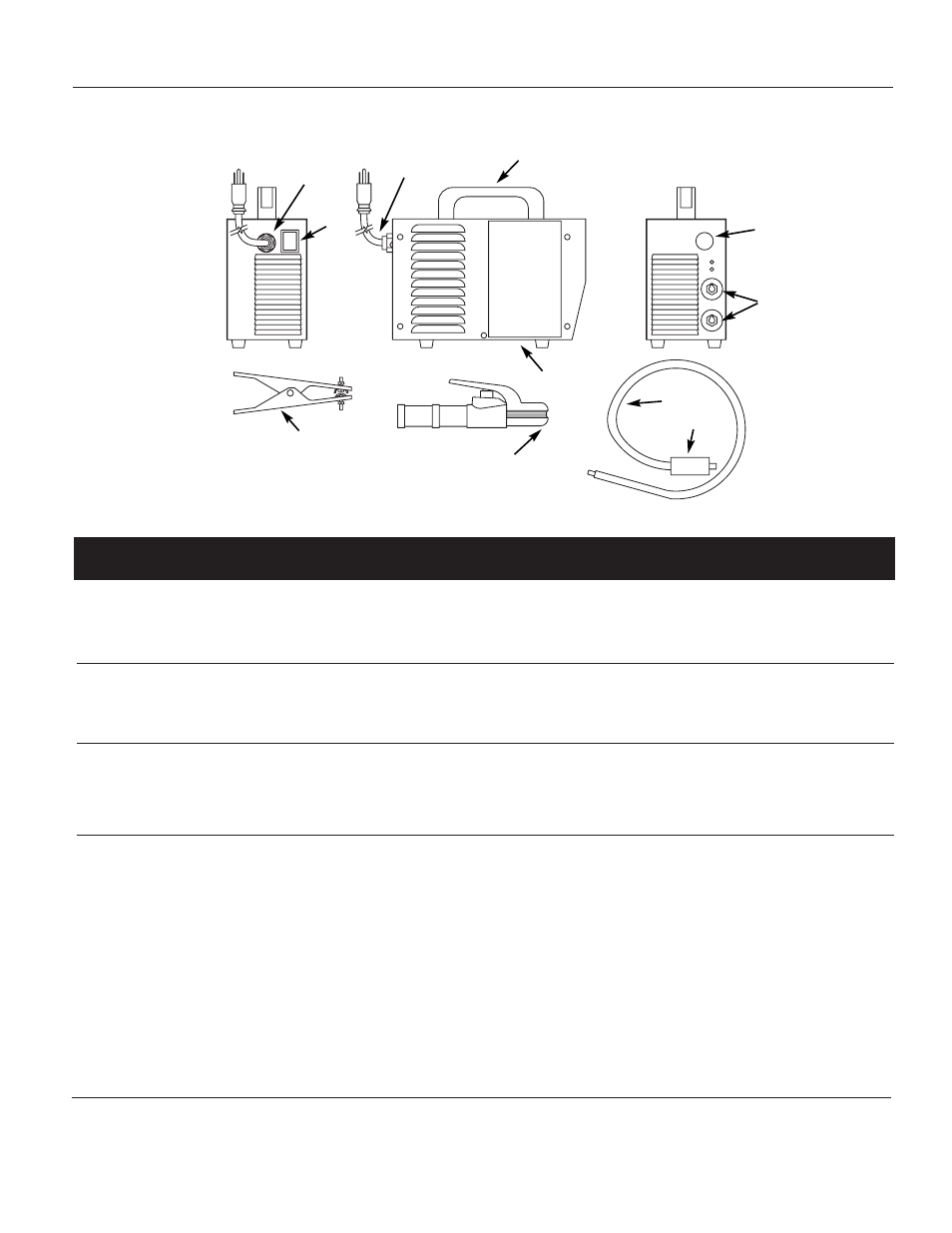

Figura 12 - Repuestos
Lista de Repuestos
