23 FR
Modèle WS2100
1 Décalque, avertissement DK683700AV 1
2 Connecteur, dinse WC000200AV 2
3 Emboîtement, dinse WC000400AV 2
4 Bride de mise à la terre WC100100AV 1
5 Serrage WC102000AV 1
6 Support, électrode WC200200AV 1
7 Manche WC301900AV 1
8 Interrupteur Marche/Arrêt WC403000AV 1
9 Bouton de sortie WC403001AV 1
10 Masque à main ▲ WC801200AV 1
11 Marteau ▲ WC803000AV 1
12 Lentille du masque à main ▲ WC801100AV 1
13 Cordon amovible, courant – 14AWGX3C, Type SJT 7.5 pieds (229 cm), • 1
14 Câble, soudage – 6 mmˆ2 10 pieds (305 cm) • 1
14 Câble, soudage – 6 mmˆ2 15 pieds (457 cm) • 1
15 Casque de soudure ▲ WT100500AV +
16 Trousse de chalumeau TIG ▲ WT610000AV +
▲Non illustré
• Quincaillerie standard disponible à votre quincaillerie ou fournisseur de soudage local.
+Accessoire optionnel
Instructions D’Utilisation & Manuel De Pièces
3
2
14
6
1
7
13
5
8
4
9
Pour Des Informations
Concernant Ce Produit,
Appeler 1-800-746-5641
No de
Réf.
Description Numéro de Pièce Qté

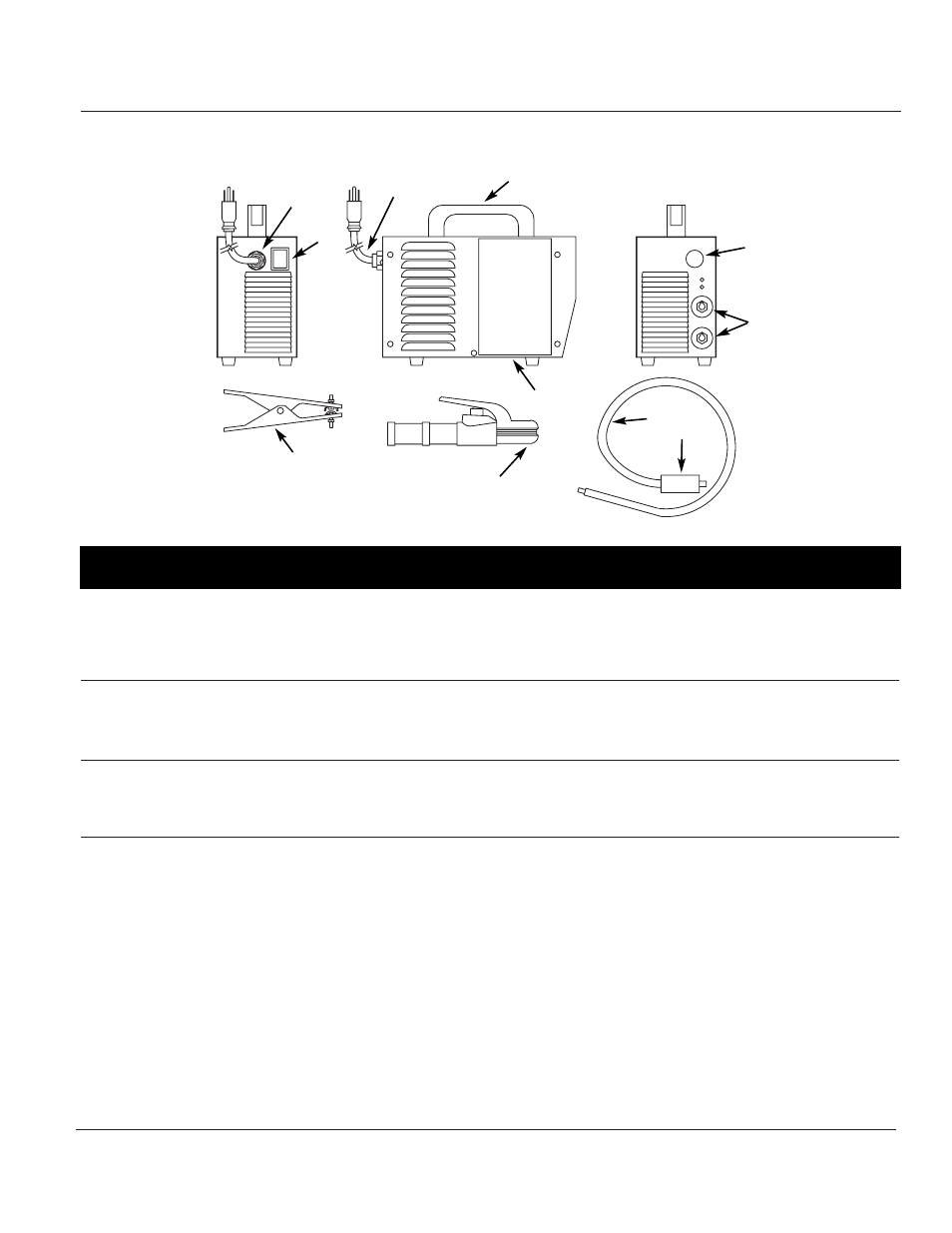

Figure 12 - Pièces de Rechange
Modèle WS2100
