Especificações 41

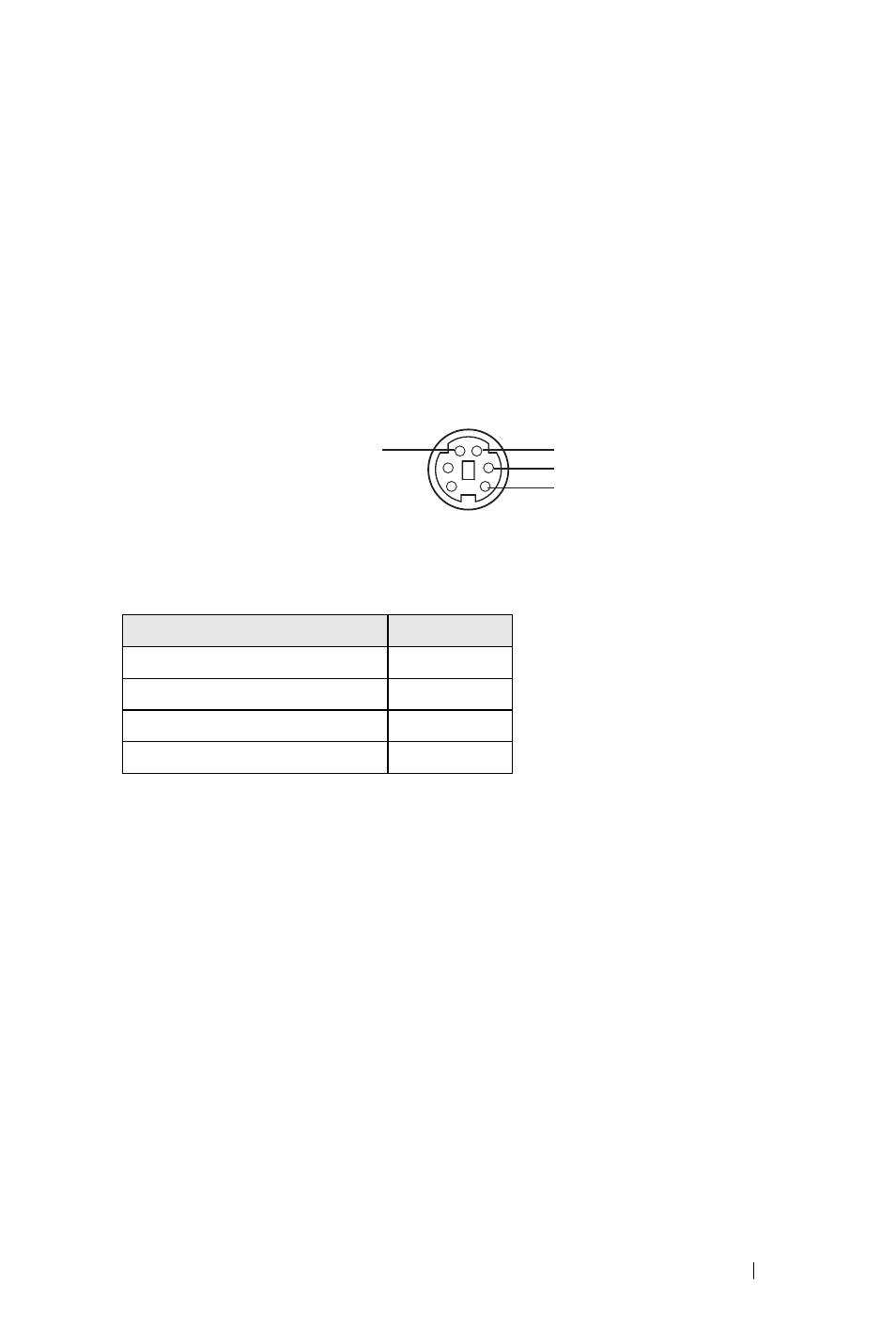

Designação dos pinos RS232
Protocolo RS232
• Configurações de Comunicação
• Tipos de Comando
Para fazer aparecer o menu OSD e ajustar as configurações.
• Sintaxe do comando de controle (do PC para o projetor)
[H][AC][SoP][CRC][ID][SoM][COMMAND]
• Exemplo: Comando LIGAR (Enviar primeiro poucos bytes)
--> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01
• Lista dos Comandos de Controle
Vá até support.dell.com para informar-se sobre o código RS232 mais recente.
Saída de áudio: uma tomada mini para
fone de 3,5 mm estéreo (Verde)
Porta RS-232: um mini-DIN 6 pinos
para suporte de RS232
Porta USB: um servo USB para suporte
de mouse remoto
Configurações de conexão Valor
Ritmo de transmissão: 19200
Bits de dados: 8
Paridade Nenhum
Bits de Parada 1
RXD
TXD
GND GND
