Entretien (Suite)
3. Enlever le capuchon d’air et le
tremper dans un solvant jusqu’à
ce qu’il soit propre: au besoin,
utiliser un petit pinceau pour
enlever les taches rebelles. Des
cure-dents ou des petits pinceaux
peuvent être utilisés pour nettoyer
les conduits d’air. TOUTEFOIS,
NE JAMAIS UTILISER D’OBJETS
MÉTALLIQUES POUR NETTOYER
LES ORIFICES CALIBRES. S’ILS
SONT ENDOMMAGÉS, LA
PULVÉRISATION SERA DE
MAUVAISE QUALITÉ
4. Nettoyer les joints d’étanchéités avec
un chiffon imbibé de solvant. Pour
ne pas endommager l’équipement, ne
pas tremper les joints d’étanchéité
ni le corps du pistolet dans le
solvant.
5. Pulvériser l’essence minérale avec le
pistolet pour empêcher la formation
d’oxyde après avoir utilisé de l’eau
pour rincer le pistolet de la peinture ou
de tout autre produit à base d’eau.
6. Au remontage, enduire les pièces
mobiles d’huile sans silicone. Avant
d’entreposer, enduire les raccords
filetés de gelée ou de pétrole Vaseline*
ou de graisse légère.
7. Nettoyer et rincer le pistolet afin de
neutraliser les contaminants corrosifs
au pistolet.
NETTOYAGE D’UN PISTOLET UTILISÉ
AVEC UN RÉSERVOIR À PEINTURE
Couper l’alimentation en air au
réservoir et dissiper toute la
pression du réservoir.
1. Ouvrir le purgeur d’air du réservoir. Si
un capuchon de mélange externe a été
utilisé, le desserrer un peu légèrement.
2. Réduire la pression d’air à 69 - 138
kPa. Tenir un morceau de tissu enroulé
fermement autours des ouverture(s)
dans le capuchon d’air et appuyer
sur la gâchette. L’air recoulera par
l’embout d’arrivée de fluide, chassera
la peinture du tuyau et la renverra
dans le réservoir.
3. Vider la peinture du réservoir et le
nettoyer à l’aide d’un solvant et un
chiffon.
10 Fr
Instructions D’Utilisation
TL2402
4. Mettre suffisamment de solvant dans
le réservoir pour bien laver le tuyau
et le pistolet. Fermer le réservoir et
pulvériser jusqu’à ce que le solvant qui
s’échappe du pistolet soit propre.
5. Enlever le tuyau d’arrivée de matériel
et y souffler de l’air comprimé pour
chasser toute trace de solvant.
Lorsque
l’on souffle de l’air dans le tuyau, ne pas
diriger l’autre extrémité du tuyau sur
autrui afin de ne pas projeter du solvant
dans les yeux ni sur la peau ce qui
pourrait causer des blessures.
NETTOYAGE PÉRIODIQUE
À cause des grumaux qu’il peut y
avoir dans la peinture, il sera peut-
être nécessaire de démonter de temps
en temps le pistolet pour inspecter et
nettoyer les pièces et le corps du pistolet.
1. Inspecter les ouvertures dans le
capuchon d’air et la buse de fluide.
Si elles sont obstruées, tremper le
capuchon d’air ou la buse dans du
solvant.
2. Un pinceau ou cure-dent peut être
utilisé pour forcer la peinture sèche
de l’ouverture. NE PAS UTILISER
DE POINTES MÉTALLIQUES POUR
ENLEVER LA PEINTURE AU RISQUE
D’ENDOMMAGER LES ORIFICES
USINÉES CE QUI CAUSERA LA
PULVÉRISATION INCORRECTE.
3. Enlever et inspecter l’aiguille de
réglage pour l’usure excessive au bout
et pour voir si elle est droite.
IMPORTANT: Si l’extrémité de l’aiguille
est plus usée sur un côté que l’autre,
l’aiguille est tordue ou décentrée.
Un corps de pistolet tordu n’est pas
redressable. Faire rouler l’aiguille sur une
surface plane. Remplacer si nécessaire.
4. Vérifier et remplacer tous joints
toriques et joints d’étanchéité. Ceux-ci
peuvent être essuyés mais pas trempés
dans du solvant.
5. Desserrer les écrous de presse-
étoupe. Remplacer le presse-étoupe
SEULEMENT si la fuite ne peut pas être
étanchée en resserrant l’écrou. (Voir
Figure 8). Ne pas trop serrer un écrou
de presse-étoupe, ceci peut limiter le
déplacement de l’aiguille.
6. Procéder à l’inverse pour le remonter
et utiliser un huile sans silicone sur les
pièces mobiles. Utiliser la Vasline ou la
graisse légère sur les joints filetés et sur
les raccords de tuyaux.
ENTREPOSAGE
1. Tourner le bouton de réglage de
fluide du pistolet à la gauche afin de
l’ouvrir et de réduire la tension sur
l’aiguille.
2. Le pistolet DOIT ÊTRE bien nettoyé
et graissé lé gèrement.
EAU/HUILE DANS L’AIR COMPRIMÉ
Toutes les pompes de compresseurs d’air relâchent un peu d’eau, d’huile ou
autres contaminants dans l’air comprimé.
IMPORTANT: Cette condensation causera l’apparition d’ “oeil de poisson” dans
la peinture. Installer l’équipement nécessaire pour l’enlevage d’eau/huile au
besoin pour l’application désirée.
Manque d’installer l’équipement nécessaire
pour l’enlevage d’eau/huile peut résulter en
dommage à l’équipement ou à l’objet de travail.

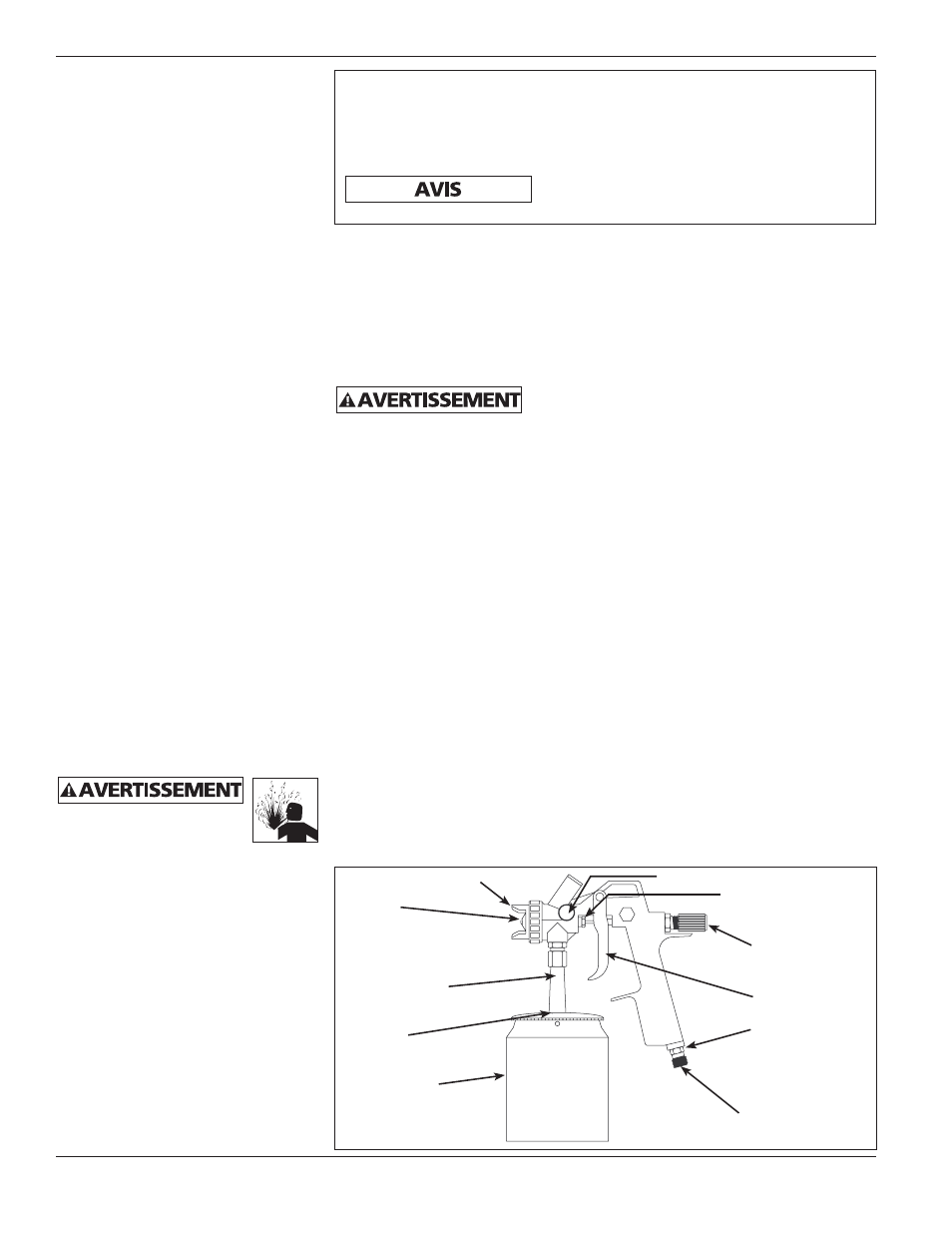

Capuchon D’air
Embout
de fluide
(buse)
Arrivée de fluide
Godet
Trou
d’aération
Raccord d’arrivée
d’air 1/4 po NPS
Gâchette
Soupape d’air
Bouton de réglage
de fluide
Bouton de réglage de débit
Écrou de presse-étoupe
Figure 8
