Snelle referentiegids
91

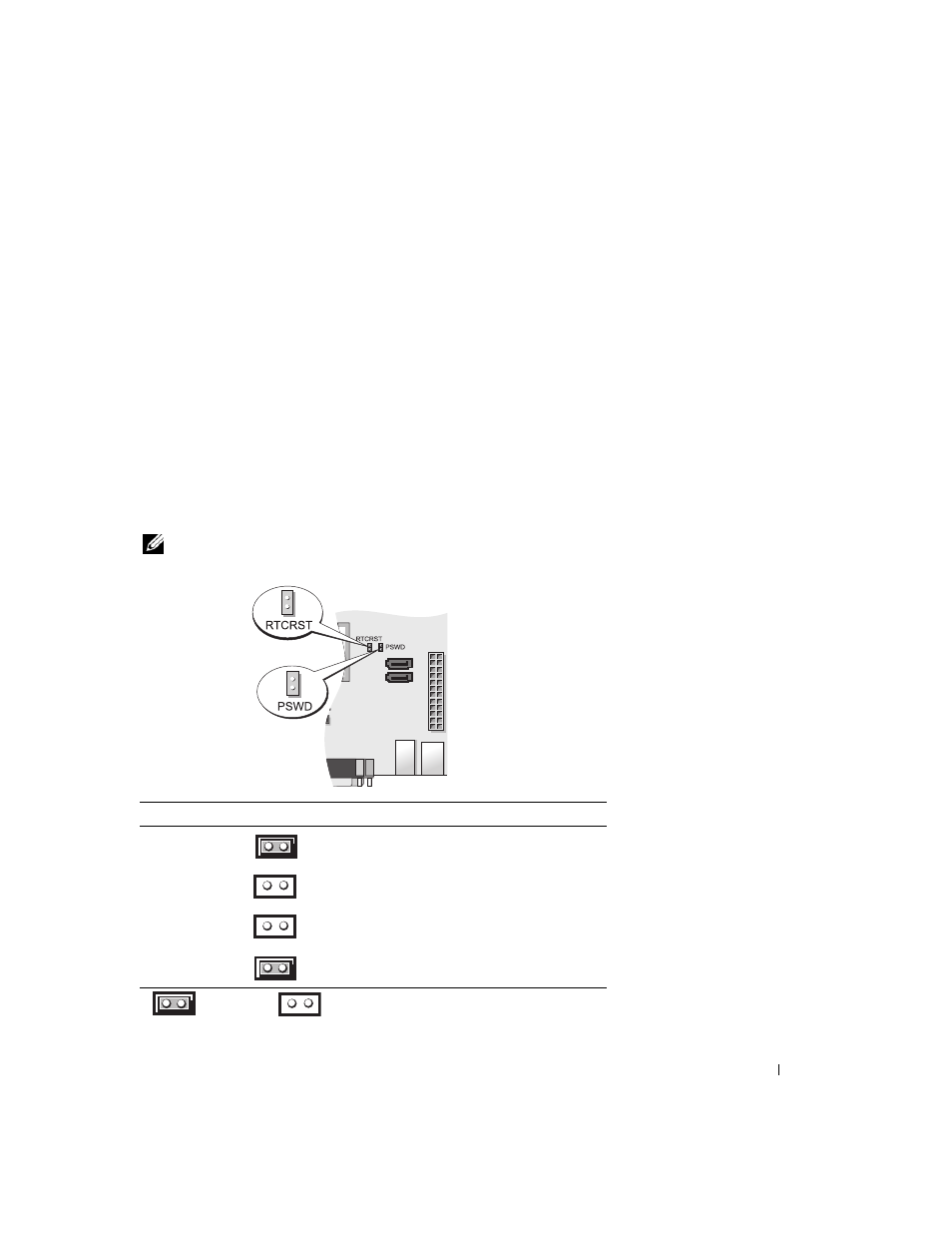

Jumperswitch-instellingen
OPMERKING:
Gebruik niet de MFG_MODE jumperswitch. Actieve Management technologie werkt dan niet
correct. Deze jumperswitch wordt alleen tijdens de productie gebruikt.
1 ventilatoringang (FAN) 12 interne USB (INTERNAL_USB)
2 processoringang (CPU) 13 batterijcompartiment (BATT)
3 stroomaansluiting processor (12VPOWER) 14 PCI Express x16-ingang (SLOT1)
4 geheugenmodule-ingangen (DIMM_1, DIMM_2,
DIMM_3, DIMM_4) 15 PCI Express x1-ingang (SLOT4)
5 RTC reset jumperswitch (RTCRST) 16 PCI-ingang (SLOT2)
6 wachtwoord-jumperswitch (PSWD) 17 PCI-ingang (SLOT3)
7 SATA-stationsingangen (SATA0, SATA1, SATA4, SATA5) 18 seriële ingang (SER2)
8 productiemodus jumperswitch (MFG_MODE) 19 ingang diskettestation (DSKT)
9 ingang voorzijde (FNT_PANEL) 20 luidspreker moederbord (BEEP)
10 stroomingang (POWER) 21 luidsprekeringang (INT_SPKR)
11 ingang intrusieschakelaar (INTRUDER)
Jumperswitch Instelling Beschrijving
PSWD Wachtwoordfuncties zijn geactiveerd
(standaardinstelling)
Wachtwoordfuncties zijn
uitgeschakeld.
RTCRST De real-time klok is
niet gereset.
De real-time klok wordt gereset
(tijdelijk gejumpered)
gejumpered niet gejumpered
