102
Guide de configuration

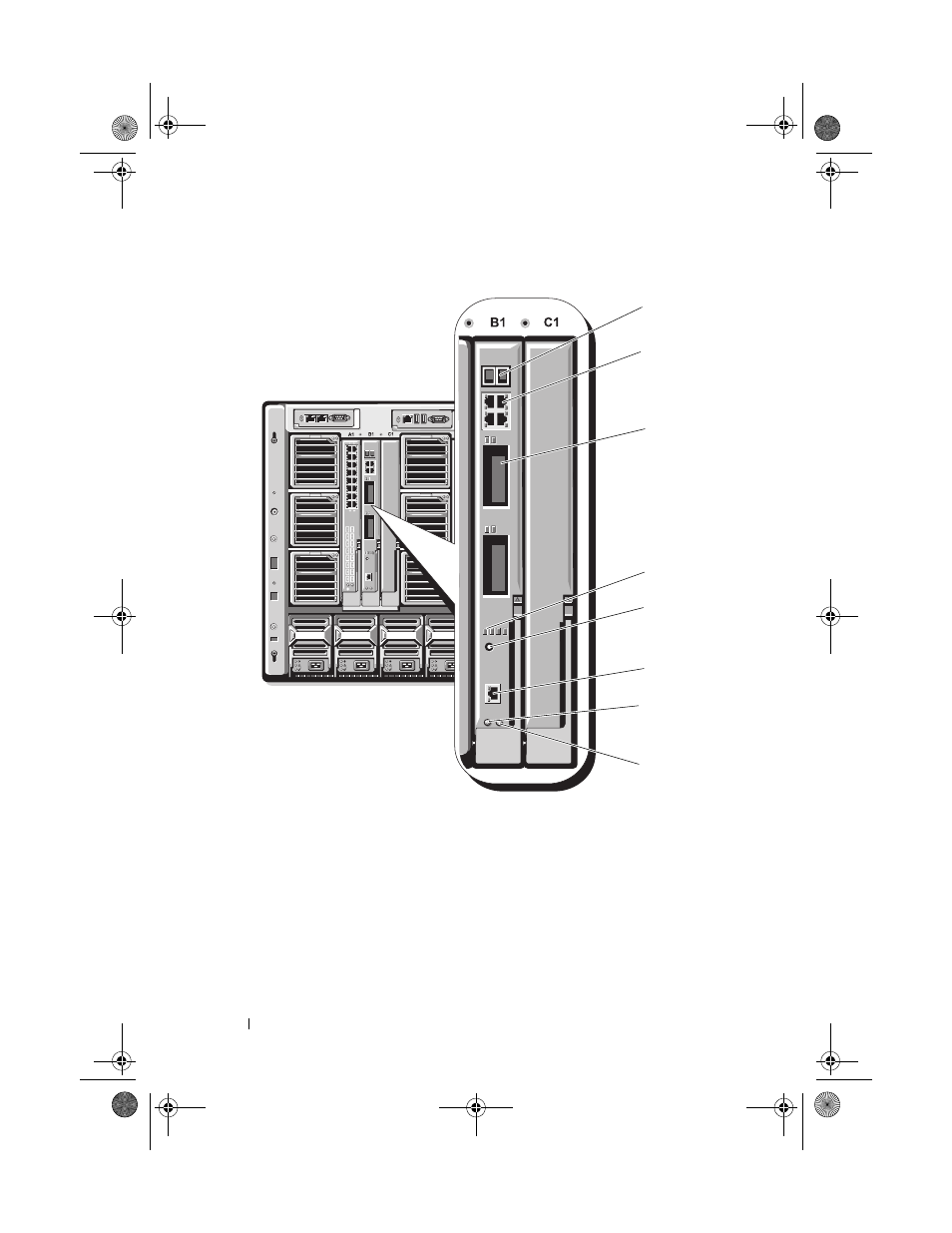

Figure 3-4. Fonctionnalités des modules commutateurs Ethernet Cisco
Pour plus d'informations sur les modules commutateurs Ethernet Cisco CBS,
consultez leur documentation.
1 Connecteurs du port d'empilage
(non activés dans CBS 3032) 2 Connecteurs
Ethernet 10/100/1000 Mbps (4)
3 Baies optionnelles (2) 4 Voyants d'état Cisco
5 Bouton Mode 6 Port de console pour la gestion
du commutateur
7 Voyant d'alimentation 8 Voyant d'état/d'identification
6
1
7
5
8
2
3
4
