Instalación y configuración
59

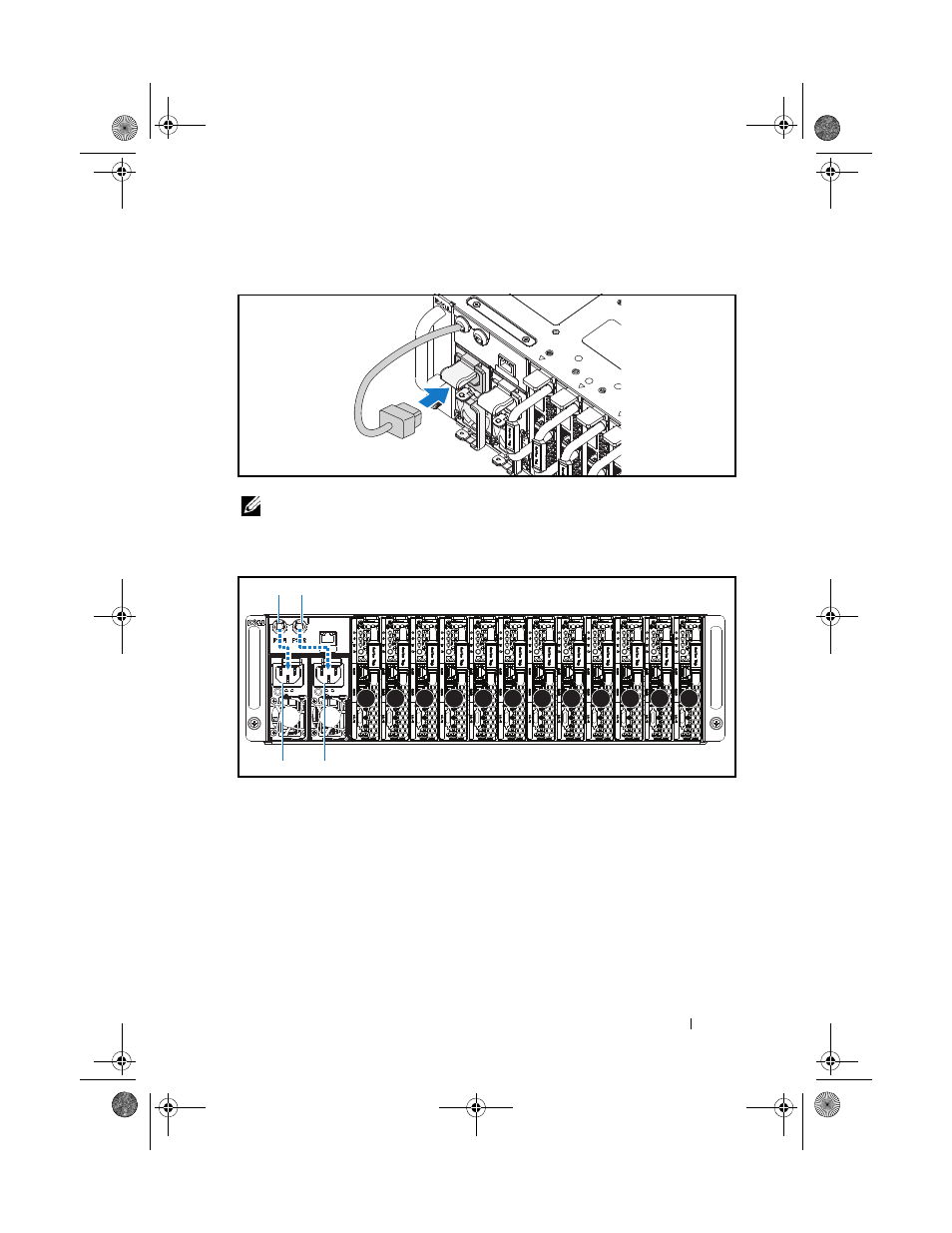

Ilustración 1-10. Conexión del cable de alimentación de la unidad del sistema
de alimentación
Ilustración 1-11. Ubicación de los sockets de la unidad del sistema de alimentación
4 Introduzca el SLED en el sistema hasta que quede alineado con la carcasa
y el pestillo de liberación se bloquee.
NOTA:
En la ilustración siguiente se muestra la configuración correcta de los
cables de alimentación de CA integrales del chasis a los sockets de la unidad
del sistema de alimentación.
1 2 3 4 5 6 7 8 9 10 11 12
PSU1 PSU2
PSU1 PSU2
