CERWIN-VEGA! SÉRIE PROFESSIONNELLE ACTIVE
16
A) Voyant d’alimentation : S’allume lorsque le système est
sous tension.
B) Voyant de limite : S’allume lorsque le limiteur de
protection est actif.
C) Voyant de protection : S’allume lorsque l’amplifi cateur
s’éteint par mesure de protection.
D) Voyant de signal : Un signal audio est présent sur l’entrée.
E) Alimentation, marche/arrêt : Permet d’allumer et éteindre
le système
F) Sélecteur de tension : Permet au système de fonctionner
sous une tension de 110-120 volts ou 220-240 volts.
Avertissement : Il ne faut jamais brancher le
système sur un circuit de 220-240 volts si le
sélecteur est placé sur 110-120 volts. Assurez-
vous que la position du sélecteur et la capacité
du fusible correspondent au courant utilisé!
G) Sortie c.a. : Cette prise peut être utilisée pour faire
fonctionner un ou deux CVA-28 supplémentaires. Il ne faut
JAMAIS connecter en cascade plus de trois CVA-28 sur
une même source d’alimentation!
H) Entrée c.a. : Permet de brancher un cordon d’alimentation IEC.
I) FUSIBLE : Assurez-vous que la position du sélecteur et la capacité
du fusible correspondent au courant utilisé!
J) Réglage de niveau : Permet de régler le signal d’entrée
arrivant à l’amplifi cateur.
K) Ligne/Micro (Line/Mic) : Les signaux symétriques et
asymétriques sont pris en charge par le connecteur d’entrée
XLR et par le connecteur d’entrée d’un quart de pouce.
Permet au connecteur d’entrée d’accepter un signal de
ligne ou un signal de micro. La position Mic/DI est prévue
pour un microphone ou une entrée directe d’instrument.
La position Line est prévue pour une sortie de ligne
provenant d’une source audio, notamment un tableau de
mixage.
L) No Sub/Sub : Utilisez la position « No Sub » si
aucun haut-parleur d’extrême grave spécifi que n’est utilisé.
Cette position procure plus de basses pour un
fonctionnement avec gamme étendue. Utilisez la position
« Sub » si un haut-parleur d’extrême grave
spécifi que est utilisé. Cette position réduit certaines ondes
en fréquence basse pouvant affecter les fréquences du
haut-parleur d’extrême grave et créer un son moins net.
Essayez les deux positions de cette commande et
choisissez celle qui vous convient le mieux. La suppression
de ces fréquences basses permet également au CVA-28
de fonctionner à un volume plus élevé.
M) Off/Contour : Permet d’utiliser un circuit auxiliaire
d’égalisation interne qui atténue la gamme moyenne. Si
ce commutateur est placé en position d’activation lorsque
le CVA-28 fonctionne à un volume élevé, les fréquences
moyennes sont atténuées, ce qui permet d’obtenir une
réponse plus uniforme.
N) THRU : Ce signal THRU (direct) n’est pas affecté par la
position des commandes et constitue une sortie
tamponnée du signal d’entrée. Permet au signal arrivant à
l’entrée (IN) d’être acheminé vers un autre CVA-28. Les
commandes doivent être réglées indépendamment sur
chaque CVA-28.
O) IN : Les connecteurs XLR symétrique et TRS 1/4 po
acceptent les signaux provenant d’une ligne symétrique/
asymétrique ou d’une source de micro. Le signal arrivant
à IN (entrée) est tamponné et acheminé vers THRU (direct).

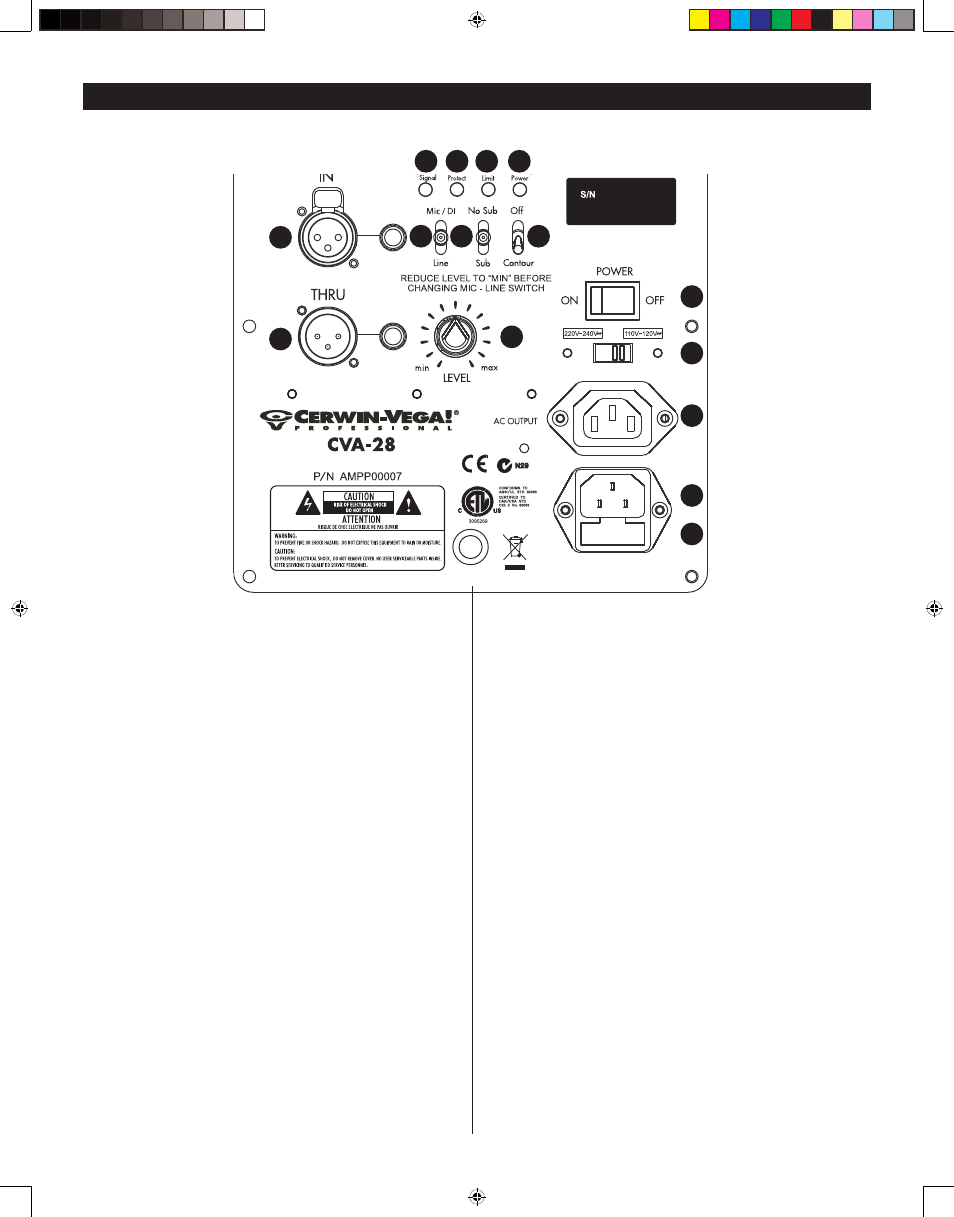

COMMANDES, CONNECTEURS ET INDICATEURS DU PANNEAU ARRIÈRE
A B C D
E
F
G
H
I
J N
O K L M
