18
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 40"
(Para modelos con un horno eléctrico y una estufa a gas)

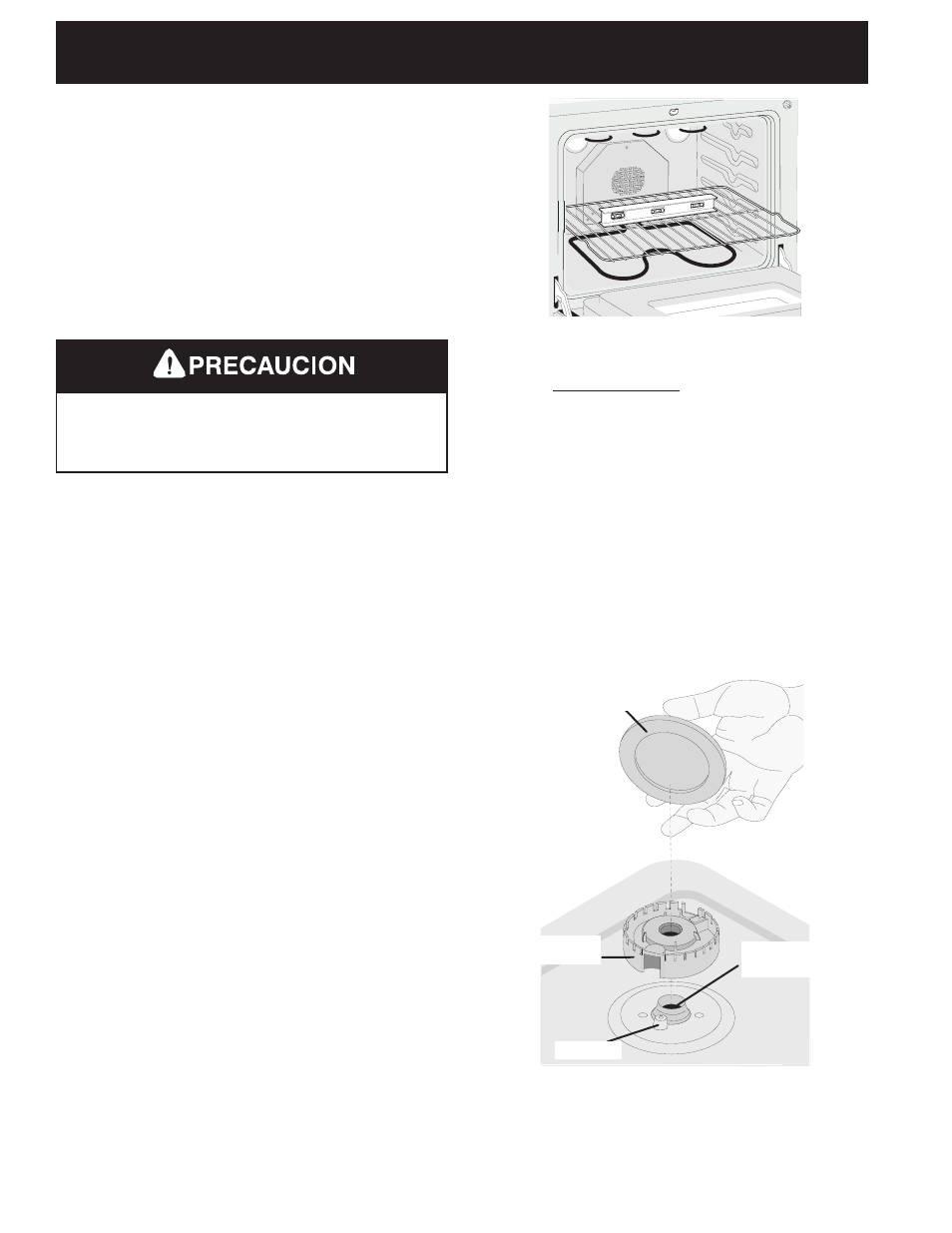

Figura 11
Gas
Opening
Burner Cap
Burner
Base
Electrode
Base del
quemador
Electrodo
Abertura
de gas
Tapa del
quemador
Instalación de la estufa
NOTA:
1. La parte trasera de la estufa puede ser directamente
instalada a ras con la pared trasera de la estructura.
2. Para reducir posibles marcas o rayas de las paredes
verticales y minimizar los riesgos de choques eléctricos en
caso de condiciones de uso anormales como alto calor o
no cazuelas, y para conformar a los requisitos de C.S.A.,
un espacio mínimo de 2 ½” (6.4 cm) debe de ser provisto
en ambos lados de la plancha de cocinar.
3. Si una pared se encuentra en el lado izquierdo de la
estufa, dejar 2 3/4" (7 cm) mín. par abrir la puerta
auxiliar.
Figura 10
Preparación
1. Póngase guantes y anteojos de seguridad. Quite las
parrillas del horno y paquete de piezas de adentro del
horno. Quite materiales de empaque, cinta y película
protectiva de la estufa.
2. Tome las 4 esquinas de cartón de la caja de empaque.
Colóquelas una encima de otra. Repita esta operación con
las otras 2 esquinas. Coloque las esquinas longitudinalmente
en el piso detrás de la estufa, para apoyarla.
3. Sujete firmemente la estufa y suavemente recuéstela en
su respaldo, en las esquinas de cartón.
4. Quite los 4 pernos de empaque de la corredera. Descarte
la corredera.
5. Ponga el cartón delante de la estufa. Cuidadosamente
pare la estufa en el cartón.
6. Ajuste la patas de nivelación al punto en que la base de
la estufa no toque el piso.
Nivelación de la estufa
Nivele la estufa y ajuste la altura de la estufa antes de
instalarla en la abertura.
1. Coloque una parrilla del horno en el centro del horno.
2. Ponga un nivel sobre la parrilla (vea figura 9). Tome
dos lecturas con el nivel puesto diagonalmente en una
dirección y después en la otra. Nivele la estufa, si es
necesario, ajustando las 4 patas niveladoras con una llave
de tuercas (Figura 11).
3. Deslice la estufa en la abertura y verifique la nivelación otra
vez. Si la estufa no es nivelada, tire la unidad hacia afuera
y reajuste las patas niveladoras, o verifique que el piso sea
nivelado.
Comprobación del Funcionamiento
Consulte el Manual del Usuario incluido con la estufa para
instrucciones de operación y instrucciones para el cuidado y
limpieza de su estufa.
Quite todo el embalaje de la unidad antes de comprobarla.
1. Instalación de las tapas de quemadores
Esta plancha de cocinar está equipada con quemadores
sellados como se muestra (Figura 11)
A. Desembale las tapas de los quemadores y las bases.
B. Coloque las basas de quemador sobre cada tubo de
abertura de gas.
C. Asegúrese que el quemador está correctamente
alineado y nivelado. Coloque cada tapa del
quemador debajo de cada base del quemador.
NOTA: No es necesario realizar ajustes en los quemadores
de esta plancha de cocinar.
Peligro de Peso Excesivo
• Use 2 personas o más para mover e instalar la estufa.
• Si no cumple con esta instrucción, puede resultar en
daño a la espalda u otra lesión.
