INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA A GAS DE 36"
15
3/8"
3/8"
Instalar
platinas
de anclaje

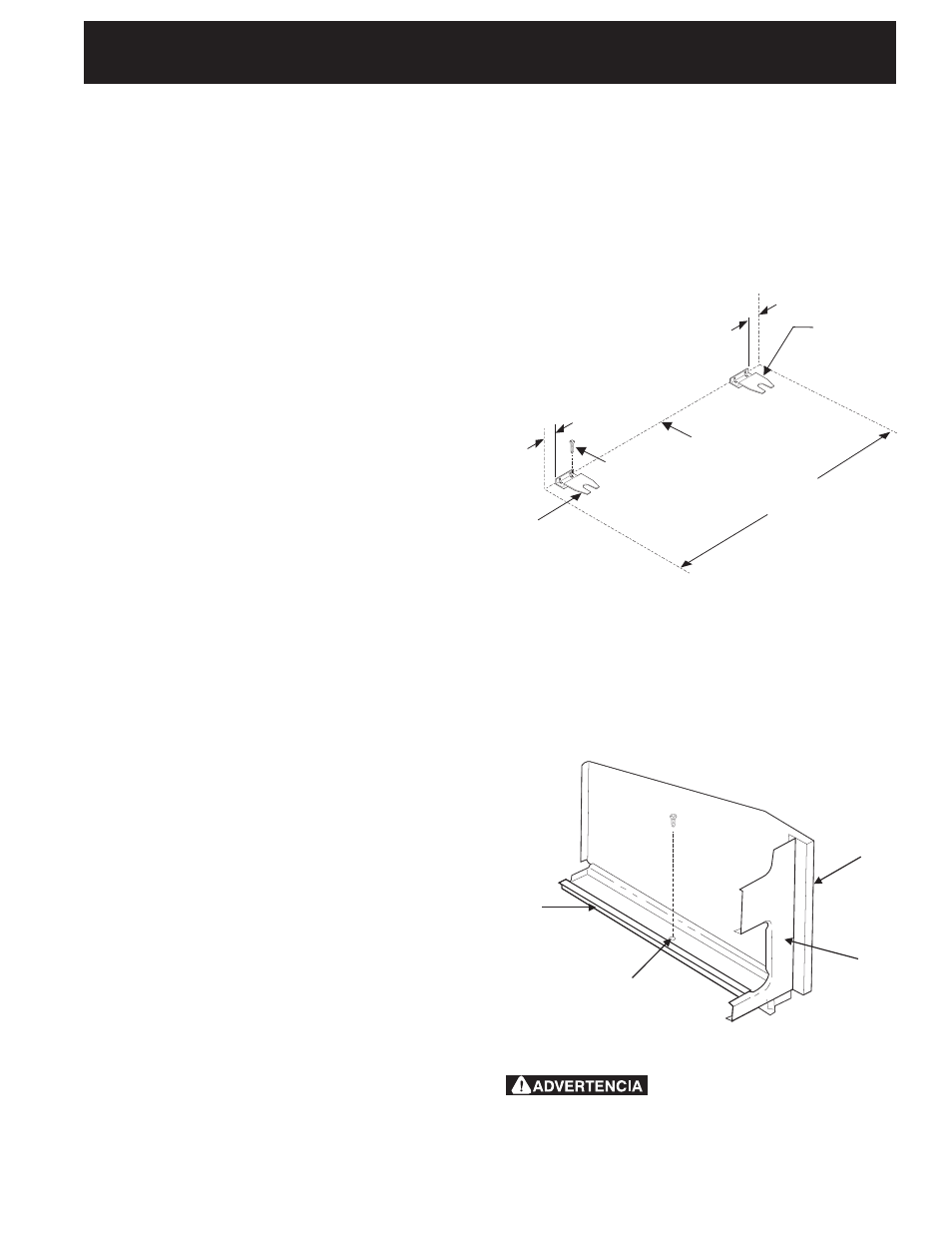

Figura 10
2 Tornillos
por platina
Ubicación de los paneles
laterales de la estufa
Borde posterior de la
estufa o pared posterior
10. Instrucciones para de
instalación del soporte antivuelco
Advertencia de seguridad importante
Esta estufa debe ser asegurada al piso usando las
platinas de anclaje y los tornillos suministrados. El
no instalar apropiadamente los soportes antivuelco
puede llegar a permitir que la estufa se incline hacia
adelante, accidentalmente, si se coloca un peso
excesivo sobre la puerta abierta o si un niño se sube
en ella. La estufa caliente a los liquidos calientes
derramados podrían causar serias lesiones personales.
Refiérase a las instrucciones que se dan a continuación
para la correcta instalación de los soportes antivuelco
(Figura 10).
NOTA: Si mueva la estufa a otro sitio, deba también
mover los soportes antivuelco para instalarlas
con la estufa.
Las piezas se encuentran en un saco de plástico
en el horno.
Herramientas requeridas:
Llave de tuerca de 5/16” o destornillador de cabeza
plana
Llave ajustable
Broca para mampostería de 3/16” de diámetro (para
taladrar concreto)
Asegure las platinas al piso en la parte posterior
de la estufa de forma que soporten las dos platas
niveladoras traseras. Al colocarlas asegúrese de no
perforar alambres eléctricos o tubería. Los tornillos
suministrados pueden usarse en concreto o madera.
La estufa puede anclarse al piso en una residencia con
las platinas de anclaje, tal como se ilustra en la figura
10. Estas platinas permiten que la estufa se hale hacia
adelante para su limpieza o reparación, sin necesidad
de usar herramientas.
1. Asegure las platinas de anclaje al piso o a la
pared poste rior con los tornillos suministrados.
Importante: las platinas deben anclarse sobre
madera o piso sólido. No deben anclarse sobre
estuco, chapa de roca o algún otro material de baja
resistencia. Si el anclaje va a hacerse sobre la pared
posterior, deben removerse todas la molduras que
queden detrás de la estufa.
2. Si las platinas van a anclarse en pisos de
manpostería o cerámica, coloque las platinas en el
piso y marque la ubicación de los orificios. Taladre
orificios de
3/16”.
3. Gire las patas niveladoras 3 vueltas hacia abajo de
forma que las platinas deslicen sobre las cabezas
niveladoras.
4. Nivele la parte delantera y trasera de la estufa y
las partes laterales con los dos niveladores de pata
delanteros y los niveladores traseros.
Pararse, apoyarse o sentarse en la
puerta o cajón de esta estufa causar serias lesiones per-
sonales y también puede dañar la estufa.
5. Deslice la estufa hasta que quede en su lugar
asegurándose de que las patas traseras están
atrapadas bajo las platinas de anclaje. Puede
ser necesario balancear la estufa hacia los lados
a medida que se desliza hacia atrás para lograr
que las platas traseras se alineen con las platinas
de anclaje. Para asegurarse de que la estufa
está correctamente anclada remueva el cajón de
almacenamiento o el panel inferior, también puede
verificarse la instalación tratando, cuidadosamente,
de inclinar la estufa hacia adelante.
Figura 11
Instalar
platinas
de anclaje
Orificio para anclar la es-
tufa al piso orificio ubicado
aproximadamente en la mitad
del riel
Parte
lateral del
cuerpo
Armazón
frontal
Riel
de la base
En casas móviles la estufa debe anclarse al piso come
se muestra en la figura 11.
1. Remueva el panel falso o el cajón de
almacenamiento para poder alcanzar los orificios de
anclaje.
2. En el centro de cada riel de la base de la estufa se
suministra un orificio de ¼” para el anclaje al piso.
