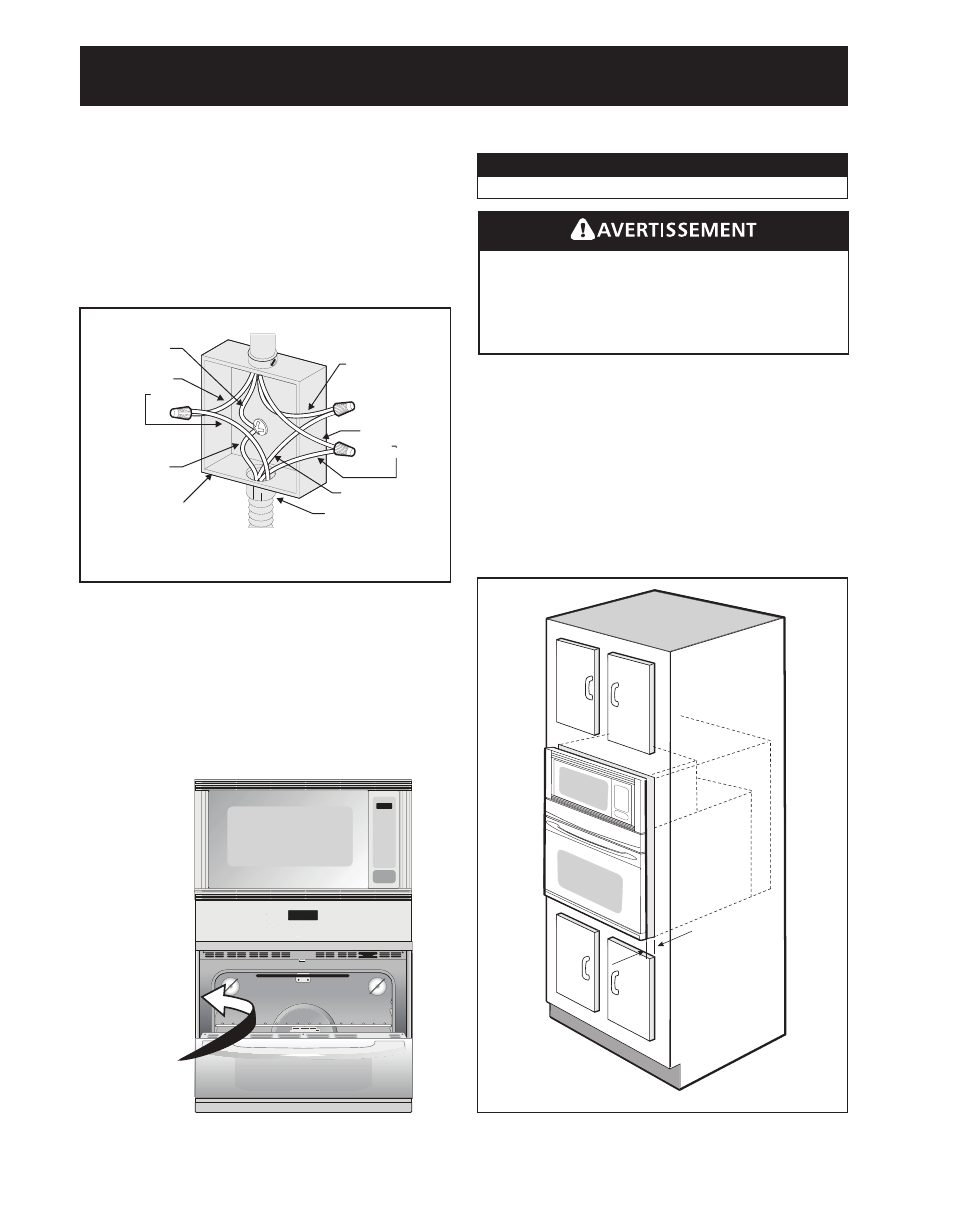

4

INSTRUCTIONS D'INSTALLATION DE LA COMBINAISON

DE FOURS À MICRO-ONDES ET ENCASTRÉ

Emplacement du numéro de modèle et du

numéro de série

La plaque signalétique est située le long de la garniture

intérieure latérale du four et elle est visible lorsque la

porte du four est ouverte.

Lorsque vous commandez des pièces ou que vous

désirez obtenir des renseignements à propos de votre

four, assurez-vous de toujours inclure le numéro de série

et le numéro de modèle ainsi que la lettre ou le numéro

de lot, inscrits sur la plaque signalétique de votre four.

Emplacement

de la plaque

signalétique

un véhicule récréatif ou dans les régions où les codes

locaux NE PERMETTENT PAS la mise à la terre par le

fil neutre (blanc), le cadre de l'appareil NE DOIT PAS

être branché au fil neutre du système électrique à 4 fils

(reportez-vous à la figure 4) :

1. Coupez l'alimentation électrique.

2. Séparez le fil vert (ou fil nu en cuivre) du fil blanc

de l'appareil.

3. Dans la boîte de jonction :

Branchez les fils de l'appareil et de l'alimentation

électrique comme illustré à la figure 4.

Figure 4

BOÎTE DE JONCTION MISE À LA TERRE À 4 FILS

Câble de l’alimentation électrique

Fil blanc

Boîte de jonction

Câble de l'appareil

Fil blanc

Fils

noirs

Fils

rouges

Fil de mise

à la terre

Fil de mise

à la terre

(fil nu ou vert)

Raccord de conduit

homologué UL (ou

homologué CSA)

Figure 5

4. Installation dans une armoire

1. Déballez le four encastré. Retirez la garniture inférieure

fixée avec du ruban sur le panneau latéral du four.

2. Repérez les deux vis de montage anti-renversement

fournies dans le fond du four.

3. Installez le four dans l'ouverture de l'armoire. Faites

glisser le four vers l'intérieur en laissant un dégage-
ment de 3,8 cm (1½ po) entre le four et l'avant de

l'armoire (figure 5).

4. Passez le câble armé dans le trou de l'armoire et vers

la boîte de jonction tout en poussant l'appareil

vers

l'intérieur.

5. Poussez le four dans l'ouverture, contre l'armoire.

Dégagement

entre l'appareil

de 3,8 cm

(1½ po)

Danger de poids lourd

• Utilisez deux personnes ou plus pour déplacer et

installer le four encastré.

• Le non-respect de cette consigne peut entraîner des

blessures ou endommager l'appareil.

REMARQUE IMPORTANTE

Ne soulevez pas le four par la poignée de ce dernier.
