S
INSTRUCCIONES DE INSTALACIÓN
7
LISTA DE VERIFICACIÓN PARA INSTALACIÓN
1. Asegúrese que la unidad ha sido instalada de acuerdo con
todas las Instrucciones de Instalación y las Plantillas de Pared
y las Plantillas del Gabinete Superior.
2. Enchufe el cable de energía.
3. Conserve estas Instrucciones de instalación.
NOTA:
Asegúrese de retirar la cinta del soporte del plato giratorio antes de
poner el horno en marcha. Vea la Figura 21.
Figura 20
Tornillo Auto-perforante (A)
Figura 21
Quite esta cinta antes de poner el horno en marcha. Tornillos Gabinete Superior
Figura 19

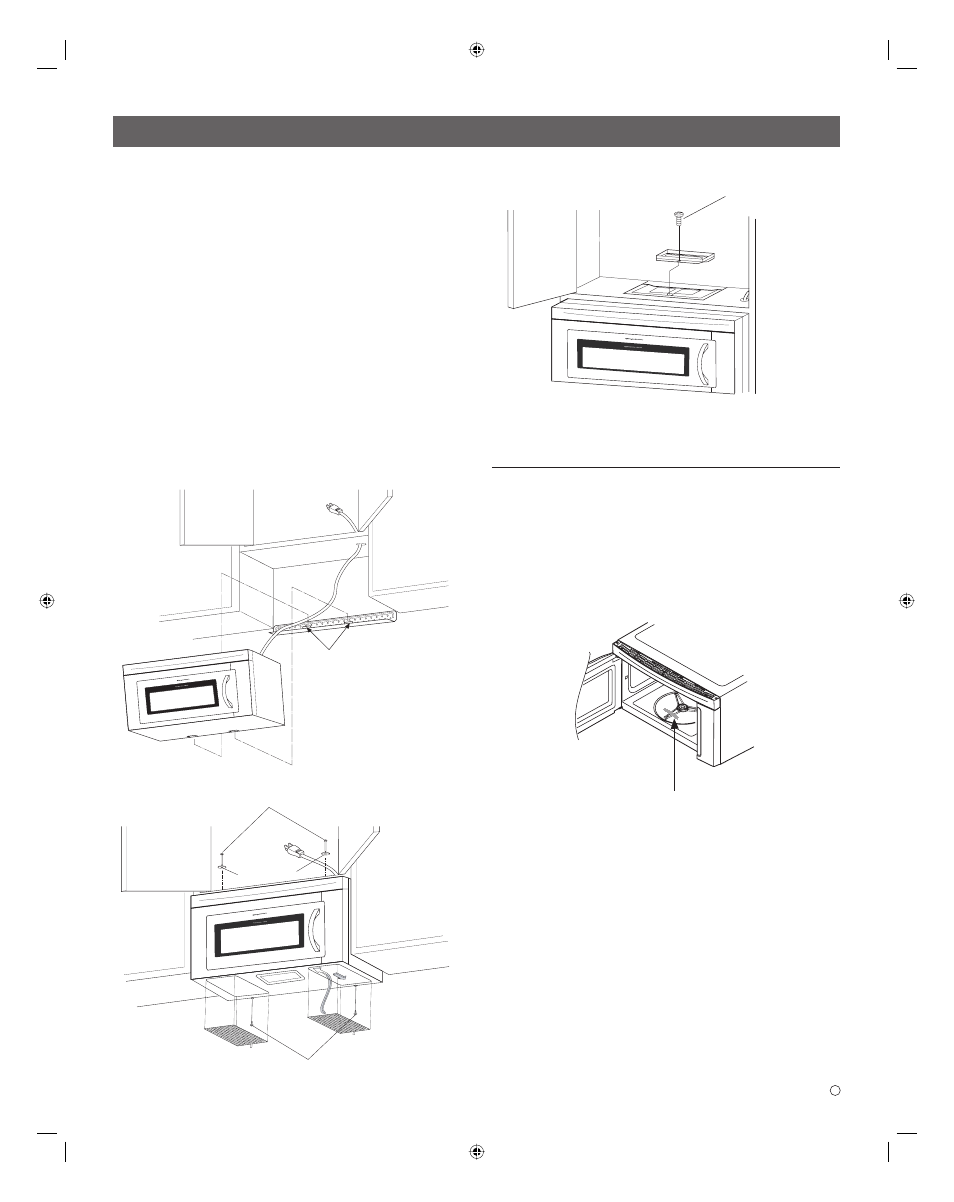

MONTAJE DEL HORNO EN LA PARED
Il recommandé d’utiliser deux personnes pour placer le four à
micro-ondes et sa hotte sur la plaque de fi xation.
1. Passez le cordon secteur par le trou fait dans le fond du
cofret supérieur.
2. Instale el horno inclinándolo hacia delante y deslizándolo sobre
las lengüetas de la placa de montaje. Gire el horno arriba tan
descansa contra la pared. Vea la Figura 18 de la página 7.
3. Utilisez les deux vis de coffret supérieur et deux rondelles plates
fournies dans la HERRAJES DE INSTALACIÓN pour fixer
l’unité sur le coffret supérieur. Vea la Figura 19 de la página 7.
4. Asegurar el fondo del horno a la Placa de Montaje utilice dos
Tornillo Auto-perforante de 4 x 8 mm de los HERRAJES DE
INSTALACIÓN. Vea la Figura 19 de la página 7.
5. (Solo para escape vertical)
Conecte el regulador de succión de extracción al soporte
de la cubierta del ventilador en la parte superior del horno al
deslizarlo en las ranuras en la misma dirección que marca la
flecha hasta que el tornillo (A), que se retiró en (C) ESCAPE
VERTICAL, PASO 1 en la página 5. Consulte la Figura 20
en la página 7.
Figura 18
Lengüetas
Arandelas Planas
Tornillo Auto-perforante
