9
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED
Espaciador
A
B
C
D
H
F
I
Planchitas de madera de 2"
(5.1 cm) (si sea necesario)
**Puerta
Abierta
(vea la nota)
3" (7.6 cm)
Max.
G
Agujero a la
derecha para
el cable y la caja
de empalme
eléctrica para
hornos de
pared de 24’’.
Caja de empalme
eléctrica (a la
derecha o a la
izquierda según
el modelo).
1 1 / 2 "
(3.8 cm)
Min.
28 3 / 32 "
(71.4 cm)
2" (5.1 cm)
Max.
LA INSTALACIÓN Y EL SERVICIO DEBE DE HACERLOS UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.
PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores y
líquidos inflamables en la proximidad de este o de cualquier otro artefacto.
Su nuevo horno de pared ha sido diseñado para adaptarse a un número diverso de huecos
con distintas medidas, y hacer el trabajo de instalación mas fácil. El primer paso para su
instalación debe de ser el de medir las dimensiones de la apertura actual y compararlas
con las que se indican en el cuadro de dimensiones del hueco en el gráfico a continuación,
para su modelo. Puede ocurrir que no sea casi necesario hacer trabajo de carpintería.

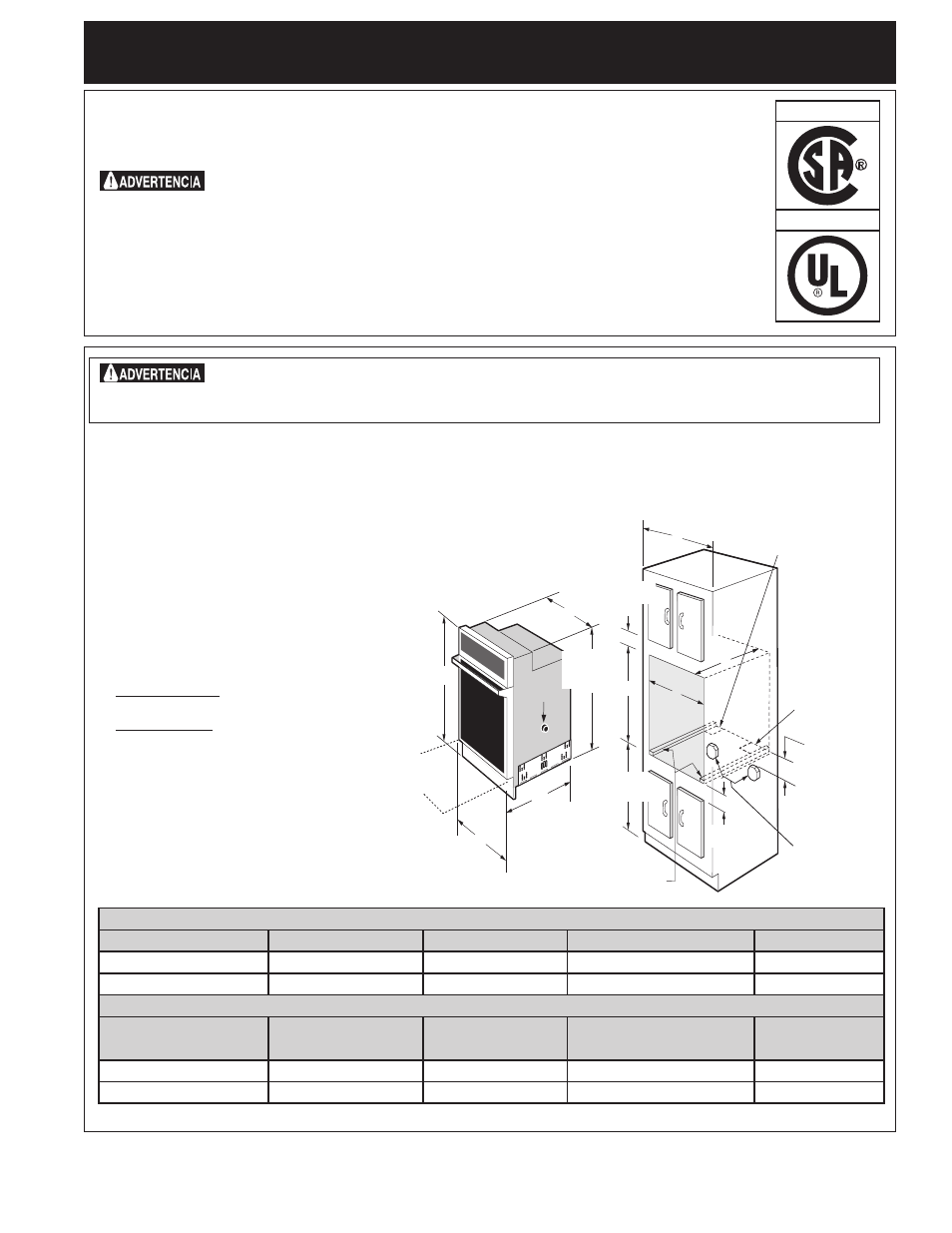

Figura 1
MODELOS CON UN SOLO HORNO DE 24" Y 30"
(Modelos de horno doble vea la Figura 2)
P/N 318201509 (1001) Rev. F
English – pages 1-8
Español – páginas 9-16
Français – pages 17-24
Todas las dimensiones se dan en pulgadas (cm). Solamente algunos modelos están disponibles en Canadá.
No quite los separadores (si los hay) de los muros laterales o/y de la parte posterior del horno em-
potrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una
concentración excesiva de calor que podría resultar en daños por el calor o un incendio.
NO INSTALE ESTE HORNO 24" EN LA PARTE DE ABAJO DE UN ARMARIO DE COCINA QUE TIENE UN MOSTRADOR
ENCIMA.
NOTA: La dimensión G está primordial para instalar correctamente el horno de pared.
Si el adorno del armazón del horno no topa contra el armario, o si escuche un ruido,
verifique si la dimensión G está en conformidad con la dimensión requerida.
NOTA: Para un recortado con altura de más de H Min. dimensión ponga un
espaciador de madera de 2" (5 cm) en cada lado de la abertura debajo de las bordas
laterales del artefacto.
NOTA : La basa debe poder sostener 150 libras
(68 kg.)
** NOTA: Deje por lo menos 19 3/8" (49.2 cm)
de espacio libre para la profundidad de la puerta
cuando esta abierta.
* Modelo de 24": La distancia mínima
requerida desde el suelo es 31" (78.7cm).
Modelo de 30: La distancia sugerida desde
el suelo es 31" (78.7cm). La distancia mínima
requerida es 4½" (11.4cm).
Agujero a la izquierda
para el cable y la caja de
empalme eléctrica para
hornos de pared de 30’’.
31"*
(78.7 cm)
Impreso en los Estados Unidos
Canadá
Estados Unidos
DIMENSIONES DEL APARATO
MODELO A B C (wrapper) D
Horno de pared 24" (61 cm) 23 7/8 (60.6) 30 3/4 (78.1) 21 11/16 (55.1) 25 3/8 (64.5)
Horno de pared 30" (76.2 cm) 29 7/8 (75.9) 29 7/8 (75.9) 28 3/8 (72.1) 25 3/8 (64.5)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
MODELO
F
G (Min.)
H
I Min. Max. Min. Max.
Horno de pared 24" (61 cm) 22 (55.9) 22 1/4 (56.5) 23 1/2 (59.7) 28 1/8 (71.4) 30 1/8 (76.5) 24 (61) Min
Horno de pared 30" (76.2 cm) 28½ (72.4) 29 (73.7) 24 (61) 28 1/4 (71.8) 28 7/8 (73.3) 30 (76.2) Min
