22
Asennusvaiheet:
Tarpeelliset työkalut:
• Mittakeppi
• Kuusiokoloavain =
3 mm, 6 mm
• Kita-avain = 17 mm
• Porakone, jossa poranterä
läpimitaltaan 3,5, 4, 6, 11,
12 mm
• Yhdistelmäpihdit
• Sivuleikkuri
Sähköjärjestelmä
kuva sivu 2-3
Kytke sytytys pois päältä.
Asenna releet siten, että
liitäntänavat osoittavat alaspäin
ja että ne ovat suojassa
roiskevedeltä. Käytä
sähköliitännässä yksinomaan
valonheittimien mukana
toimitettua erikoiskaapelisarjaa.
Kytkentäkaavion A mukaan
lisävalonheittimet syttyvät
yhdessä entisten kaukovalojen
kanssa. Asenna muunninyksiköt
sopivaan paikkaan. Huomioi
valonheittimen ja muunninyksikön
välinen etäisyys, koska tätä
jatkojohtoa ei voi pidentää.
Kytkentäkaavion B mukaan
lisävalonheittimet syttyvät
entisten kaukovalojen kanssa
erillisen kytkimen avulla.
Tarkasta valojärjestelmä, suuntaa
valonheittimet, kiristä ruuvit ja
kiinnitä liitäntäjohdot luotettavasti
paikalleen.
Jos pidennät kaapelisarjaa,
varmista, että sen poikkipinta
on riittävä. Johtojen pituus
muunninyksikön ja akun välillä
ei saa olla
12 voltilla yli
(9 m, kun poikkipinta on 2,5
mm
2 ja 5,5 m, kun poikkipinta
on 1,5 mm 2 )
ja 24 voltilla
(18 m, kun poikkipinta on 2,5
mm
2 ja 11 m, kun poikkipinta
on 1,5 mm 2 ).

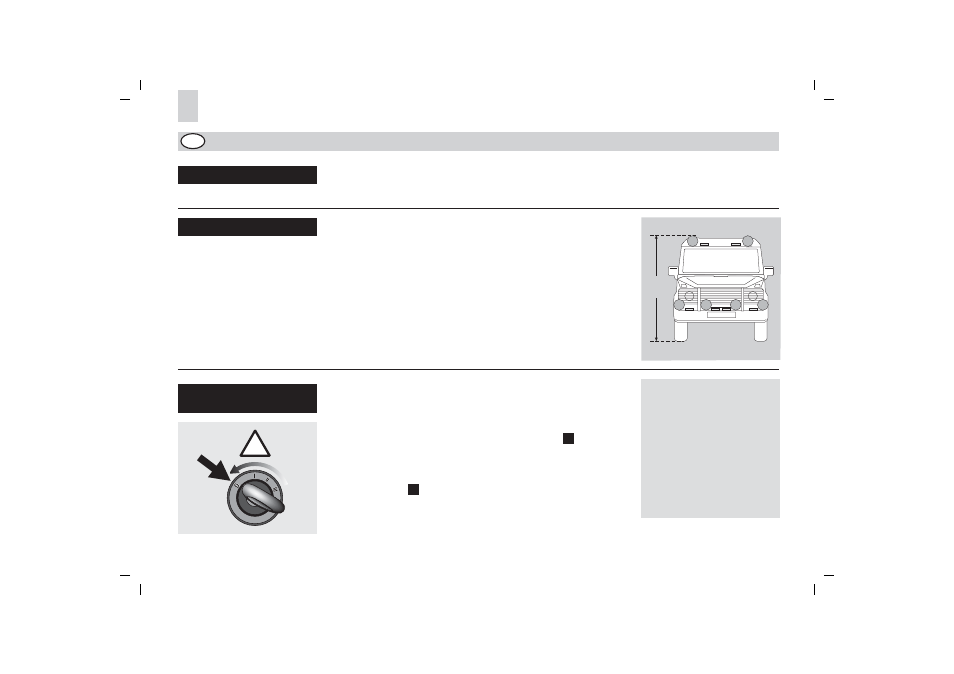

Asennusmääräykset
max.
4 m
Asennus on mahdollista
vain seisaaltaan.
Valonheittimet eivät saa
täristä, yltää konepellin
ulkopuolelle, ja ne on
asennettava symmetrisesti.
Piirrota valonheittimen jalan
kiinnityskohta tukevalle
alustalle ja poraa reiät.
Suojaa poratut reiät
ruosteenestoaineella!
Ruuvaa valonheittimen jalka
lujasti kiinni asennuskohtaan.
!
