Couper le contact.
Monter le relais avec les bornes
orientées vers le bas, afin de le
protéger des projections d'eau.
Pour le raccordement électrique,
utiliser uniquement le faisceau
de câbles spécial fourni.
D'après le branchement du
schéma électrique
A , les
projecteurs de complément
sont allumés avec les projecteurs
longue portée existants. Monter
les ballasts en un endroit
approprié. A cet effet, faire
attention à la distance entre
le projecteur et le ballast, car
le câble de connexion ne peut
pas être rallongé.
D'après le branchement du
schéma électrique
B , les
projecteurs de complément
sont raccordés aux projecteurs
longue portée existants par
l'intermédiaire d'un
commutateur séparé.
Contrôler les feux, ajuster les
projecteurs, serrer les vis et bien
fixer les câbles de connexion.
En cas de rallonge du faisceau
de câbles, veiller à ce que
la section des câbles soit
suffisante.
Les longueurs de câbles
entre le ballast et la batterie
ne doivent pas dépasser
en 12 V
(9 m pour 2,5 mm
2
et 5,5 m pour 1,5 mm 2 )
et en 24 V
(18 m pour 2,5 mm
2 et 11 m
pour 1,5 mm 2 ).
Français F
12

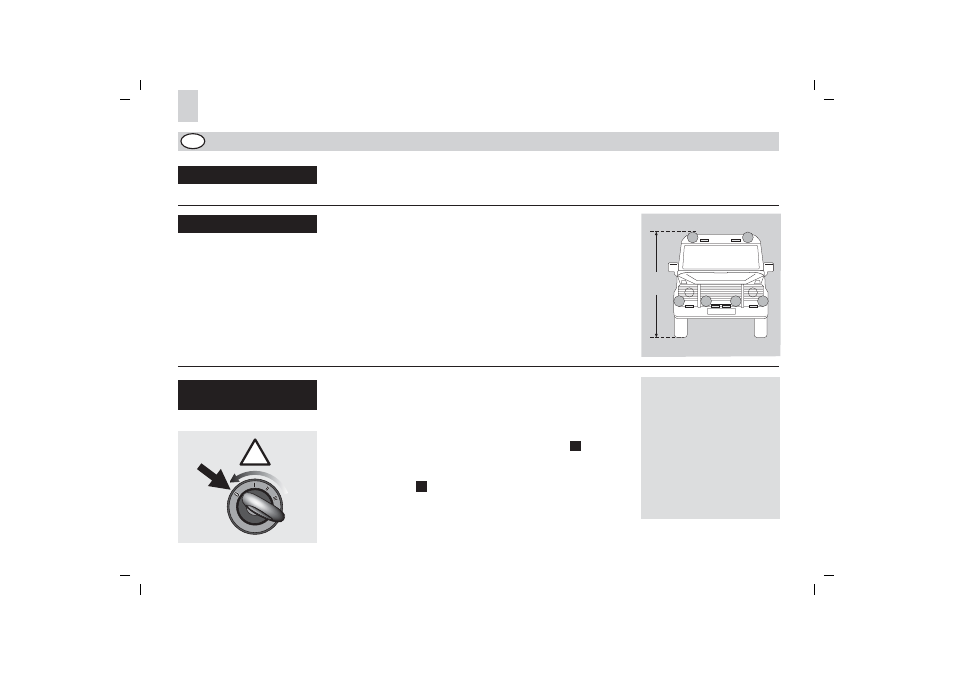

Montage possible à la verticale
uniquement.
Les projecteurs ne doivent ni
vibrer, ni dépasser la hauteur
du capot moteur et doivent
être montés de façon symétrique.
Repérer et percer le point de
fixation du pied du projecteur
sur une surface stable.
Appliquer une protection
antirouille sur les trous percés.
Visser solidement le pied du
projecteur sur la surface de
montage.
Etapes de montage:
Outillage requis:
• Mètre pliant
• Vis à six pans creux =
3 mm, 6 mm
• Clé plate = 17 mm
• Perceuse avec mèches
Ø 3,5, 4, 6, 11, 12 mm
• Pince universelle
• Pince coupante latérale
Electrique
Figure page 2-3
Dimensions de montage
max.
4 m
!
