Pinnacle Products International, Inc. Manuel de l’utilisateur pour radiateur-meuble au propane
Page 7
AVERTISSEMENT! Ce radiateur n’est pas conçu pour un usage résidentiel.
N° de
réf
Description
de la pièce
N° de pièce
1 Ossature de l’appareil 50-001-0515
2 Bouton de robinet 50-013-0210
3 Régulateur 50-016-0110
4 Capot arrière 50-012-0250
5 Couvercle avant 50-001-0176
6 Plaque chauffante 50-002-0205
7 Connecteur d’entrée 50-019-0110
8 Distributeur manuel 50-013-0160
9 Fil conducteur du microprocesseur 50-020-0210
10 Interrupteur antibasculement 50-017-0060
11 Gicleur 50-006-0200
12 Joint torique 50-015-0110
13 Tube (côté droit) 50-010-0365
14 Tube (côté gauche) 50-010-0355
15
Tube (capteur d’épuisement
d’oxygène)
50-010-0350
16 Tube (milieu) 50-010-0360
N° de
réf
Description
de la pièce
N° de pièce
17 Roulette avant 50-011-0110
18 Écrou 50-007-0210
19 Roulette arrière 50-011-0210
20 Support en céramique 50-026-0110
21 Brûleur 50-005-0105
22 Réflecteur 50-003-0210
23 Pare-vent - A 50-018-0110
24 Protection 50-004-0300
25 Écran thermique 50-018-0310
26 Pare-vent - B 50-018-0210
27
Ensemble du capteur d'épuisement
d'oxygène
50-008-0210
28
Support du capteur d'épuisement
d'oxygène
50-009-0210
29 Plaque inférieure 50-002-0225
30 Support inférieur 50-002-0215
31 Parenthèse de commutateur finie de bout 50-017-0110
32 Voyant piézo 50-014-0100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
29
30
21
22
23
24
25
26
27 28
31
32

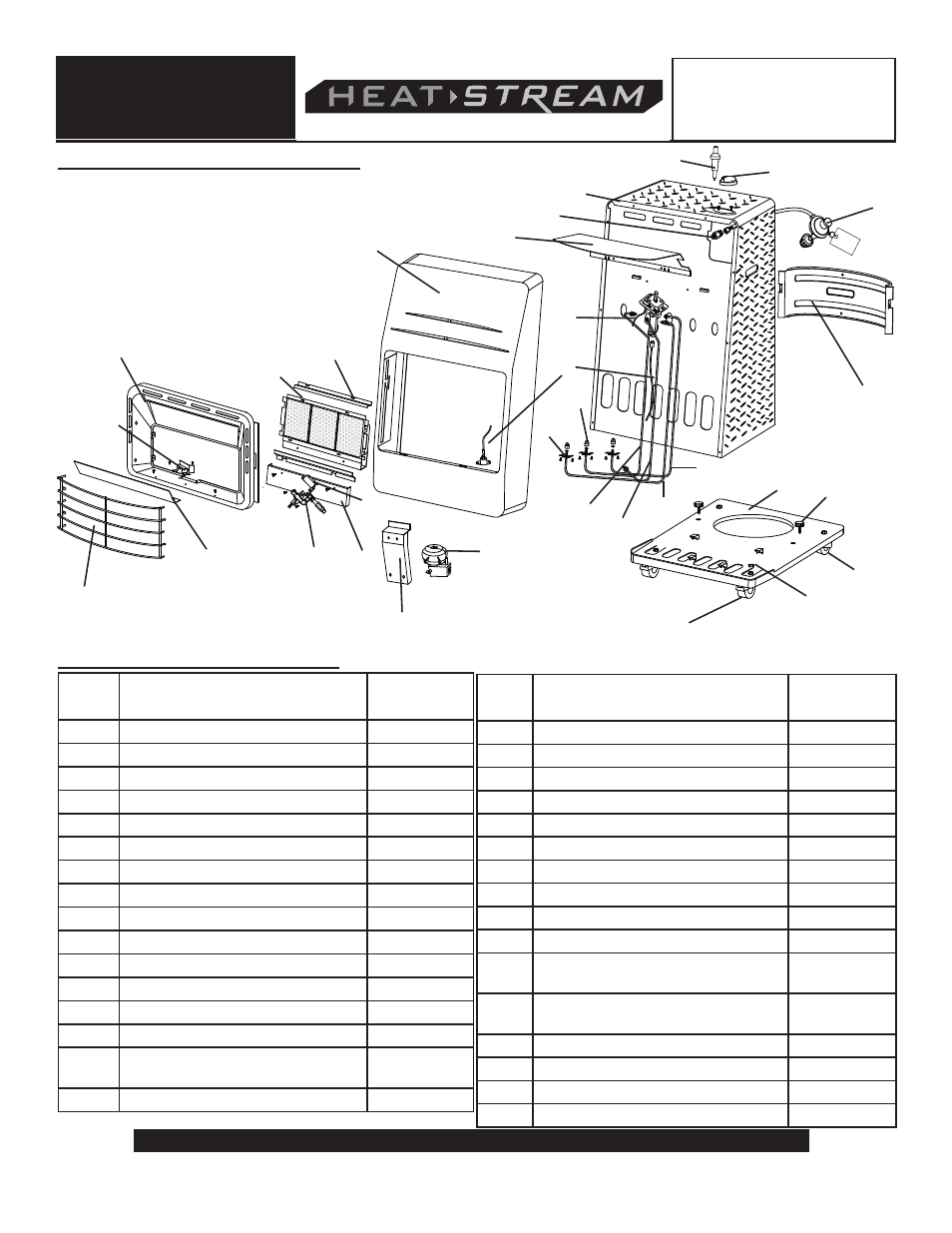

Figure 5. Vue éclatée (HS-18-PCH-A)
Vue éclatée/Détail des pièces
Liste des pièces détachées
NE JAMAIS LAISSER LE RADIA-
TEUR SANS SURVEILLANCE
ALORS QU’IL BRÛLE OU QU’IL
EST RACCORDÉ À UNE SOURCE
DE COMBUSTIBLE
Radiateurs-meubles
au propane
