HeatStream HS-18-PCH-A - Manual (Page 15)

Pinnacle Products International, Inc. Manual del usuario del calentador de propano montado en gabinete
Página 7
No. de
Ref.
Descripción
de parte
No. de Parte
1 Conjunto de armazón del cuerpo 50-001-0515
2 Perilla de la válvula 50-013-0210
3 Conjunto del regulador 50-016-0110
4 Cubierta posterior 50-012-0250
5 Cubierta delantera 50-001-0176
6 Placa de calefacción 50-002-0205
7 Conector de entrada 50-019-0110
8 Conjunto de válvula manual 50-013-0160
9 Hilo conductor de la MPU 50-020-0210
10 Interruptor de vuelco 50-017-0060
11 Boquilla 50-006-0200
12 Junta tórica 50-015-0110
13 Conjunto de tubo derecho 50-010-0365
14 Conjunto de tubo izquierdo 50-010-0355
15
Conjunto de tubo de conexión al
ODS
50-010-0350
16 Conjunto de tubo central 50-010-0360
No. de
Ref.
Descripción
de parte
No. de Parte
17 Rueda pivotante delantera 50-011-0110
18 Tuerca 50-007-0210
19 Rueda pivotante trasera 50-011-0210
20 Soporte cerámico 50-026-0110
21 Conjunto del quemador 50-005-0105
22 Reflector 50-003-0210
23 Cubierta contra el viento - A 50-018-0110
24 Protección 50-004-0300
25 Pantalla térmica 50-018-0310
26 Cubierta contra el viento - B 50-018-0210
27 Conjunto de ODS 50-008-0210
28 Pieza de montaje del ODS 50-009-0210
29 Chapa inferior 50-002-0225
30 Soporte inferior 50-002-0215
31
Soporte de interruptor exce-
sivo de la extremidad
50-017-0110
32 Encendedor piezoeléctrico 50-014-0100
¡ADVERTENCIA! Este calentador no se ha diseñado para uso residencial.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
29
30
21
22
23
24
25
26
27 28
31

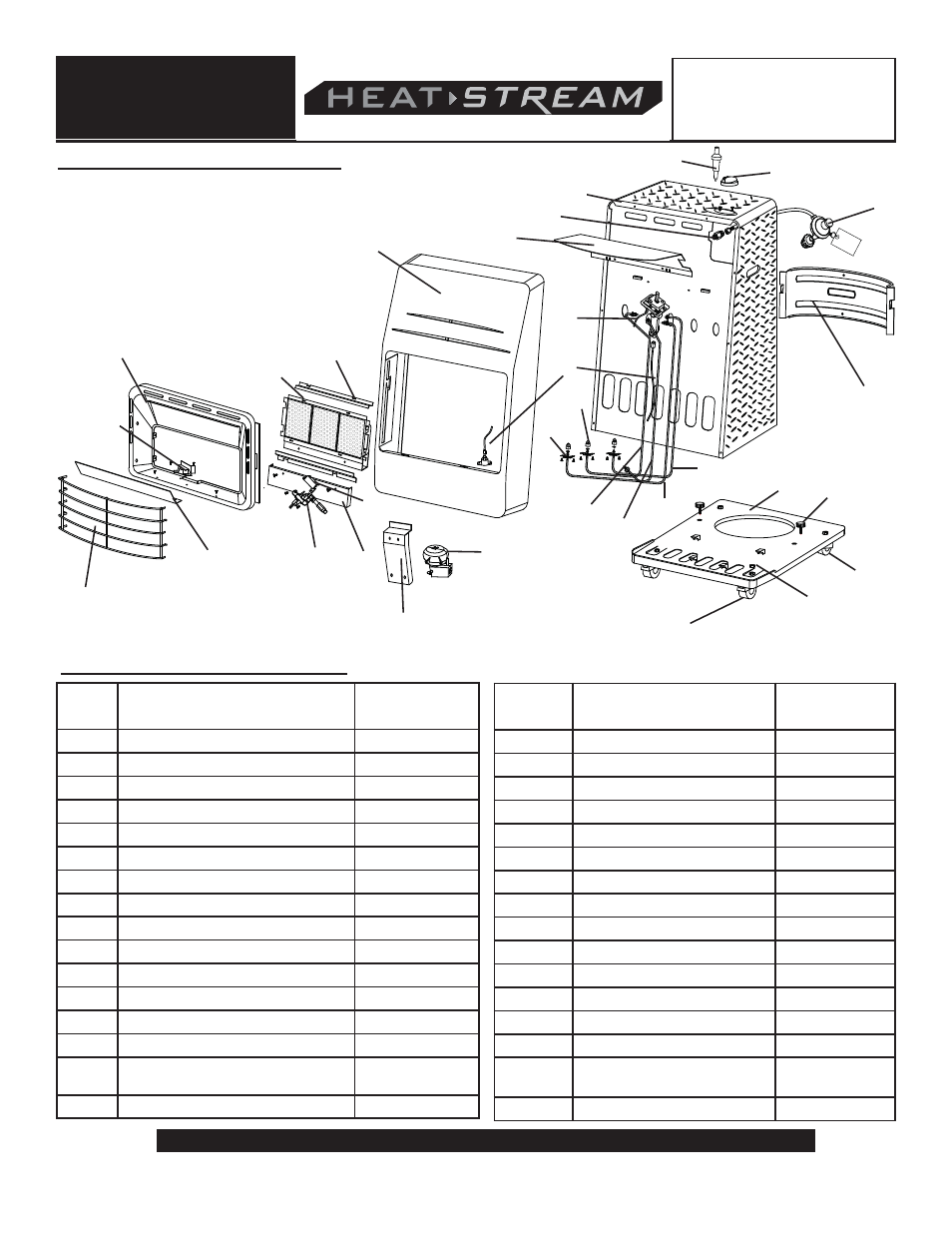

32 Dibujo detallado (despiece)
Figura 6. Vista detallada (HS-18-PCH-A)
Lista de piezas de repuesto
