APLICACIÓN
Los arrancadores de línea manuales y envolventes serie EMN
se utilizan para proporcionar protección al arranque del motor y
arranque y paro manual a través de la línea de motores
monofásicos y polifásicos de corriente alterna.
Los arrancadores de línea manuales y envolventes serie EMN
son adecuados para utilizarse en áreas peligrosas (clasificadas)
Clase I, Grupos C, D; Clase II, Grupos E, F, G y Clase III, como
se definen por el National Electrical Code® así como en lugares
mojados, húmedos o corrosivos.
Los arrancadores de línea manuales y envolventes serie EMN,
deben instalarse inspeccionarse, mantenerse y operarse por
personal calificado y competente.
INSTALACIÓN
1. Seleccione un lugar de montaje que proporcione el esfuerzo
y rigidez adecuados para soportar todo el alambrado y dis-
positivos de control contenidos. La Figura 1 muestra las
dimensiones del montaje de las envolventes Serie EMN.
Perfore dos orificios de montaje de 11 mm (7/16 pulgada).
2. Sujete firmemente la envolvente a la superficie de montaje
entonces fíjela en el sistema de la canalización de tubería.
3. Quite los seis pernos de la cubierta entonces levante la
cubierta y cuidadosamente colóquela de lado para prevenir
que se dañe la unión de tierra.
4. Envolvente EMN provista con arrancador: Quite el arran-
cador de la envolvente entonces jale los alambres en la
envolvente asegurándose de que son lo suficientemente lar-
gos para hacer las conexiones requeridas.
Nota: el pedido completo de la Envolvente del Arrancador
Manual De motor EMN con arrancador se proporciona con
calentadores. Un calentador se proporciona con arran-
cadores de dos polos de corriente alterna o directa y tres
calentadores con arrancadores de tres polos.
Envolvente EMN proporcionada sin arrancador:
Seleccione el arrancador de la Tabla 1 en la página 2 (pedi-
da por separado). Instale los calentadores en el arrancador
(pedido por separado). Refiérase al listado del selector del
calentador. Jale los alambres en la envolvente.
5. Monte el arrancador en la envolvente y haga las conexiones
eléctricas utilizando el diagrama de alambrado establecido
para el arrancador.
PRECAUCIÓN
La información del área peligrosa que especifica el listado de la
clase y grupo de cada dispositivo está marcada en la placa de
datos de cada envolvente. También note que:
• Ninguna apertura de la canalización de tubería debe agregarse
en el campo.
• Todas las aperturas de la canalización sin usar deben taparse y
estos tapones deben tener un espesor mínimo de 3,2 mm (1/8") y
tener un mínimo de cinco cuerdas enroscadas.
• Todas las canalizaciones de tubería que entran y salen de la
envolvente deben sellarse con sellos a prueba de explosión dentro
de 457 mm (18 in) de la envolvente.
Arrancador de motor
Arrancadores de Línea Manuales y Envolventes Serie EMN
Información de Instalación y Mantenimiento
CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS
IF677
AVISO
Para proporcionar protección contra fuego o riesgo de
choque, debe DESCONECTARSE la energía eléctrica
antes y durante la instalación y mantenimiento.
PRECAUCIÓN
No se permiten martillos o herramientas de palanca
porque pueden dañar las superficies planas de la unión de
tierra. No maneje las cubiertas bruscamente, o las
coloque en superficies que podrían dañar o raspar las
superficies planas de la unión de tierra.

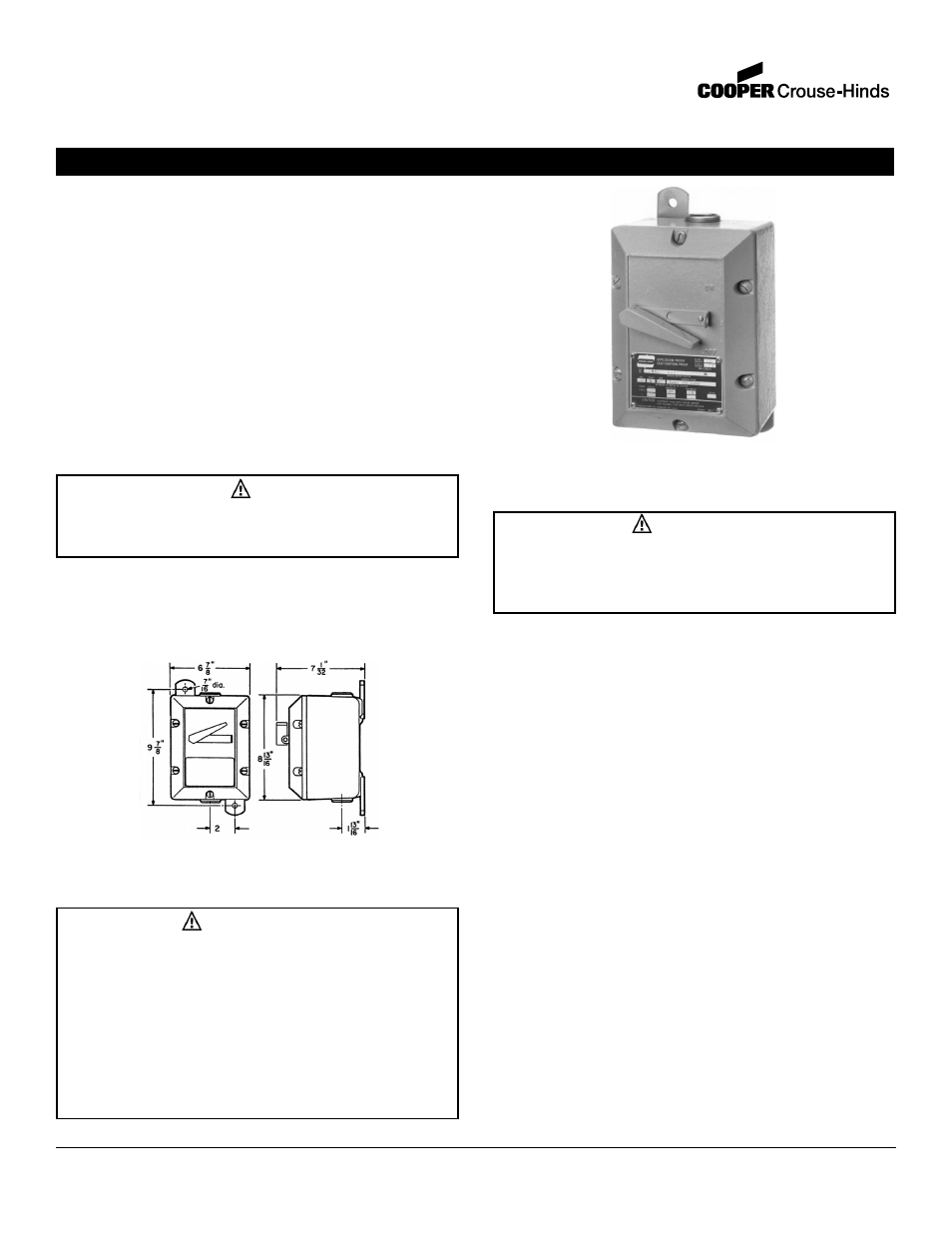

Figura 1 - Dimensiones
IF 677 • 03/03 Copyright © 2003, Cooper Industries, Inc. Page 5
®National Electrical Code es una Marca Registrada de la National Fire Protection Association.
