CARLO GAVAZZI

A u t o m a t i o n C o m p o n e n t s

Carlo Gavazzi Controls SpA,
Via Safforze, 8 - 32100
Belluno (Italy)

Tel. +39 0437 355811,
Fax +39 0437 355880

Read carefully the instruction manual. If the instrument is

used in a manner not specified by the producer, the protection

provided by the instrument may be impaired. Maintenance:

make sure that the connections are correctly carried out in

order to avoid any malfunctioning or damage to the instrument. To keep

the instrument clean, use a slightly damp cloth; do not use any abrasives

or solvents. We recommend to disconnect the instrument before clean-

ing it.

WARNING: it allows to mount only one module per type, for a maximum

of 3 modules in total. To avoid any damage respect the position of the

modules as shown on table 1. To make sure that the screw tightening

torque is 0.5Nm. ALL THE MOUNTING AND DISASSEMBLY OPERA-

TIONS OF THE INSTRUMENT AND MODULES HAVE TO OCCUR WHEN

POWER SUPPLY AND THE LOADS ARE NOT CONNECTED.

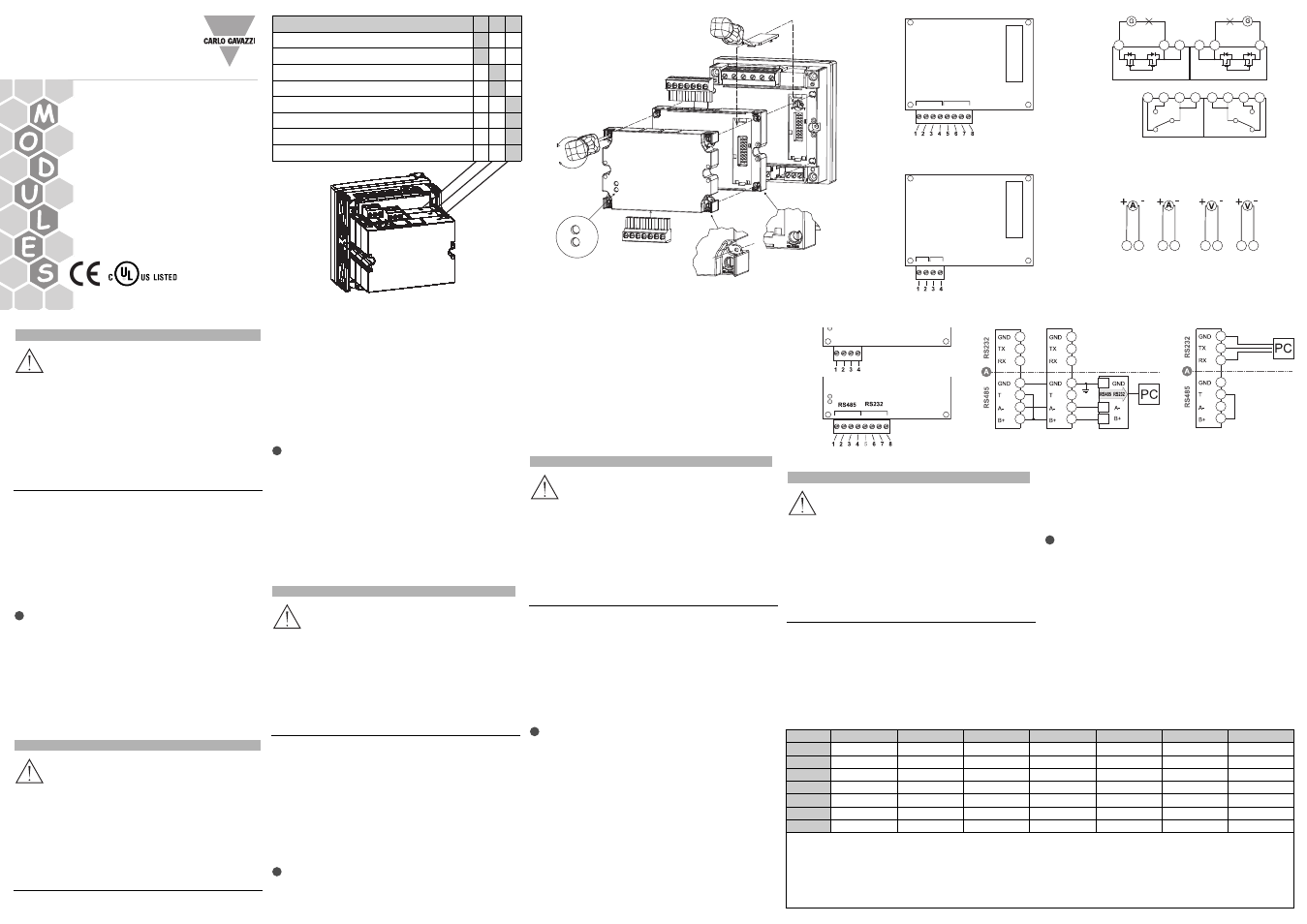

■ WIRING DIAGRAMS
[1] 2 static opto-mosfet outputs.

[2] 2 relays outputs.

[3] 2 analogue outputs 20mA DC.

[4] 2 analogue outputs 10V DC.

[5] RS485 serial port. IMPORTANT: additional devices provided with

RS485 are connected in parallel. The termination of the serial output

is carried out only on the last instrument of the network, by means

of a jumper between B+ and T.

[6] RS232 serial port. IMPORTANT: the termination must be done by

means of a jumper between B+ and T.

: the communication RS232 and RS485 ports can’t be connected

and used simultaneously. MC BAC MS module is only supplied with

RS485. To connect the ethernet or BACnet-IP modules using the RJ45

connector.

[G] The communication modules are provided with LED indicating the

communication status RX o TX.

Preliminary operations: remove the protection cover of the contacts

[D], using a properly screwdriver.

Lock and sealing the modules: to lock the modules turning (clockwise)

the properly fixing elements on the corners [E], [F], using a properly

screwdriver [H]. To seal the instrument use the dedicated holes [F].

Leggere attentamente il manuale di istruzioni. Qualora l’ap-

parecchio venisse adoperato in un modo non specificato dal

costruttore, la protezione prevista dall’apparecchio potrebbe

essere compromessa. Manutenzione: Per mantenere pulito lo

strumento usare un panno inumidito; non usare abrasivi o solventi. Si

consiglia di scollegare lo strumento prima di eseguire la pulizia.

ATTENZIONE: è possibile montare un unico modulo per tipo, per un

massimo di tre moduli in totale. Per evitare malfunzionamenti rispettare

la posizione dei moduli come indicato dalla tabella 1. Porre attenzione

alla coppia di serragio applicata alle viti dei morsetti che sia di: 0,5Nm.

TUTTE LE OPERAZIONI DI MONTAGGIO E SMONTAGGIO DELLO STRU-

MENTO E DEI MODULI VANNO ESEGUITE CON ALIMENTAZIONE E

CARICO SCOLLEGATI.

ITALIANO

ENGLISH

Lea atentamente el manual de instrucciones. Si el instru-

mento se usa de modo distinto al indicado por el fabricante, la

protección de seguridad ofrecida por el instrumento podrá

resultar dañada. Mantenimiento: para limpiar el equipo utilizar

siempre un trapo ligeramente humedecido, nunca productos abrasivos o

disolventes. Se recomienda desconectar siempre el instrumento antes

de limpiarlo.

ATENCIÓN: es posible montar un solo módulo por tipo, para un total

máximo de tres módulos. Para evitar daños respete la posición de los

módulos tal como se indica en la tabla 1. Ponga cuidado en que el par

de apriete aplicado sea de: 0,5Nm. TODAS LAS OPERACIONES DE MON-

TAJE Y DESMONTAJE DEL INSTRUMENTO Y DE LOS MÓDULOS DEBE

REALIZARSE CON LA ALIMENTACIÓN Y LA CARGA DESCONECTADAS.
■ CONEXIONES ELÉCTRICAS
[1] Doble salida estática opto-mosfet.

[2] Doble salida estática de relé.

[3] Doble salida analógica de 20mA CC.

[4] Doble salida analógica de 10V CC.

ESPAÑOL

[5] Salida de puerto serie RS485. IMPORTANTE: Instrumentos adiciona-

les dotados de RS485 se conectan en paralelo. La terminación de la

salida serie sólo debe realizarse en el último instrumento de la red

mediante un puente entre B+ y T.

[6] Salida de puerto serie RS232. IMPORTANTE: realice la terminación

mediante un puente entre B+ y T.

: los puertos de comunicación RS232 y RS485 no pueden utilizarse

ni conectarse al mismo tiempo. El módulo MC BAC MS se suministra

sólo con RS485.

Para CONECTAR los módulos con salida ethernet o BACnet-IP utilice el

conector RJ45.

[G] Los módulos de comunicación están dotados de LEDs que señalan

el estado de comunicación RX o TX.

Operación preliminar: desmonte la ventana de protección de los con-

tactos [D], utilizando un destornillador de punta plana.

Bloqueo y sellado de los módulos: para bloquear los módulos gire en

el sentido de las agujas del reloj los específicos elementos de fijación de

los extremos de los módulos [E], [F], utilizando un adecuado destornillador

de punta plana [H]. Para sellar el equipo use los orificios específicos [F].

Für den ANSCHLUSS der Module an den Ethernet- oder BACnet-IP-

Ausgang den dafür vorgesehenen RJ45-Stecker verwenden.

[G] Das Kommunikationsmodul ist mit entsprechenden LED ausgestat-

tet, die den Kommunikationsstatus RX oder TX anzeigen.

Vorbereitung:

Das Schutzfenster der Kontakte [D]

mit einem

Schlitzschraubenzieher entfernen.

Befestigung und Versiegelung der Module: Die Befestigung der Module

erfolgt über die an den Ecken derselben vorgesehenen

Befestigungselemente

[F],

[E],

mit Hilfe eines passenden

Schlitzschraubenziehers [H]. Das Siegel wird über die hierfür vorgese-

henen Löcher [F] angebracht.

Lire attentivement le manuel de l’utilisateur. Si l’appareil est

utilisé dans des conditions différentes de celles spécifiées par le

fabricant, le niveau de protection prévu par l’instrument peut

être compromis. Entretien: Pour nettoyer l’instrument, utiliser

un chiffon humide; ne pas utiliser d’abrasifs ou de solvants. Il faut décon-

necter le dispositif avant de procéder au nettoyage.

ATTENTION: il est possible de monter un module unique par type, avec

un maximum de trois modules au total. Afin d’éviter les dysfonctionne-

ments, respecter la position des modules comme l’indique le tableau 1.

Faire attention à ce que le couple de serrage appliqué aux vis des bornes

soit de : 0,5Nm. POUR TOUTES LES OPÉRATIONS DE MONTAGE ET

DÉMONTAGE DE L’INSTRUMENT ET DES MODULES IL FAUT QUE L’ALI-

MENTATION ET LA CHARGE SOIENT DÉBRANCHÉES.
■ BRANCHEMENTS ÉLECTRIQUES
[1] Double sortie statique à opto-mosfet.

[2] Double sortie statique à relais.

[3] Double sortie analogique à 20mA CC.

[4] Double sortie analogique à 10V CC.

[5] Sortie ports série RS485. IMPORTANT: d’autres instruments pourvus

de RS485 sont branchés en parallèle. La terminaison de la sortie

série doit se faire uniquement sur le dernier instrument du réseau au

moyen d’un cavalier entre les bornes B+ et T.

[6] Sortie ports série RS232. IMPORTANT: procéder à la terminaison au

moyen d’un cavalier entre les bornes B+ et T.

: les ports de communication RS232 et RS485 ne peuvent pas être

utilisés et branchés ensemble. Le module MC BAC MS est fourni uni-

quement avec RS485.

Pour BRANCHER les modules avec sortie Ethernet ou BACnet-IP utiliser

le connecteur RJ45 prévu à cet effet.

[G] Le module de communication est pourvu de LED spécifiques qui

signalent l’état de communication RX ou TX.

Opération préliminaire: démonter la fenêtre de protection des contacts

[D], en utilisant un tournevis plat approprié.

Bloquer et sceller les modules: pour bloquer les modules, agir sur les

éléments de fixation prévus à cet effet, situés aux angles des modules

mêmes [F], [E], en utilisant un tournevis plat approprié [H]. Poser le

sceau en utilisant les trous spécifiques prévus [F].

FRANÇAIS

■ COLLEGAMENTI ELETTRICI
[1] Doppia uscita statica a opto-mosfet.

[2] Doppia uscita statica a relè.

[3] Doppia uscita analogica a 20mA CC.

[4] Doppia uscita analogica a 10V CC.

[5] Uscita porte seriali RS485. IMPORTANTE: uletriori strumenti provvi-

sti di RS485 sono collegati in parallelo. La terminazione dell’uscita

seriale dev’essere eseguita solo sull’ultimo strumento della rete

mediante un ponticello tra i morsetti B+ e T.

[6] Uscita porte seriali RS232. IMPORTANTE: eseguire la terminazione

mediante un ponticello tra i morsetti B+ e T.

: le porte di comunicazione RS232 e RS485 non possono essere

usate e connesse insieme. Il modulo MC BAC MS è provvisto della sola

porta RS485. Per COLLEGARE i moduli con uscita ethernet o BACnet-IP

utilizzare l’apposito conettore RJ45.

[G] Il modulo di comunicazione è provvisto di appositi LED segnalanti lo

stato di comunicazione RX o TX.

Operazione preliminare: smontare la finestra di protezione dei contatti

[D], utilizzando un apposito cacciavite a taglio.

Bloccaggio e sigillatura dei moduli: per bloccare i moduli agire sugli

appositi elementi di fissagio posti agli angoli dei moduli stessi [F], [E],

utilizzando un adeguato cacciavite a taglio [H]. Il sigillo va apposto uti-

lizzando i fori dedicati [F].

Die Betriebsanleitung aufmerksam lesen. Sollte das Gerät

nicht gemäss der Herstellerangaben verwendet werden, könnte

der vom Gerät vorgesehene Schutz beeinträchtigt werden.

Wartung: Das Gerät mit einem feuchten Tuch reinigen; keine

Scheuer- oder Lösemittel verwenden. Das Gerät vor der Reinigung aus-

schalten.

ACHTUNG: Pro Typ kann nur ein einziges Modul montiert werden, d.h.

insgesamt maximal drei Module. Um Störungen zu vermeiden, sollte die

Position der Module gemäß Tabelle 1 eingehalten werden. Außerdem ist

darauf zu achten, dass das Anzugsmoment der Klemmenschrauben

0,5Nm beträgt. SOWOHL BEI DER MONTAGE, ALS AUCH BEIM AUSBAU

DES GERÄTES UND DER MODULE MÜSSEN STROMVERSORGUNG

UND STROMLAST STETS VORHER ABGETRENNT WERDEN.
■ ELEKTRISCHE ANSCHLÜSSE
[1] Doppelter statischer Ausgang Opto-mosfet.

[2] Doppelter statischer Ausgang Relais.

[3] Doppelter analoger Ausgang 20mA DC.

[4] Doppelter analoger Ausgang 10V DC.

[5] Ausgang serielle RS485-Anschlüsse. WICHTIG: Weitere mit RS485

ausgestattete Geräte sind parallel angeschlossen. Der Endverschluss

des seriellen Ausgangs darf nur am letzten Gerät des Netzes mit einer

Überbrückung zwischen den Klemmen B+ und T durchgeführt werden.

[6] Ausgang serielle RS232-Anschlüsse. WICHTIG: Der Endverschluss

muss mit einer Überbrückung zwischen den Klemmen B+ und T

durchgeführt werden.

: Die Kommunikationsanschlüsse RS232 und RS485 können nicht

gemeinsam verwendet und angeschlossen werden. Das MC BAC MS

Modul wird nur mit RS485 geliefert.

DEUTSCH

WM30_40 IM ML 190312 MODULES cod

. 8021193

[D]

[E]

[F]

IIn

nssttrru

uccttiio

n M

all

ulle

ess W

[G]

[H]

M O O2
M O R2

1 2

3 4

1 2

3 4

M O A2
M O V2

1 2

M C 485 232

M O A2

M O V2

M O O2

M O R2

M C 485 232

M C BAC SM

[1]

[2]

[3]

[4]

[5]

[6]

TTh

k y

for choosing our products.

Grra

ziie

per aver scelto i nostri prodotti.

Wiirr d

Ihnen dafür, dass Sie unsere

Produkte gewählt haben.

Grra

acciia

ass

por elegir nuestros productos.

errccii

d’avoir choisi nos produits.

Tab.1

M O O2, [1]

M O R2, [2]

M O A2, [3]

M O V2, [4]

M C 485 232, [5], [6]

M C ETH

M C BACnet-IP

MC BAC MS

Tab. 2

4kV

2kV

4kV

2kV

4kV

0kV

4kV

A= Measuring input - Ingressi di misura - Messeingänge - Entrées de mesure - Entr. de medida.

B= Relay outputs - Uscita relè - Relaisausgänge - Sorties à relais - Salidas de relé.

C= Static outputs - Uscita statica - Statische Ausgänge - Sorties statiques - Salidas estáticas.

D= Communication port - Porta di comunicazione - Kommunikations-Schnittstelle - Port de commun - Puerto de comunicación.

E= Analogue outputs - Uscite analogiche - Analoge Ausgänge - Sortie analogiques - Salidas analógicas.

F= Digital inputs - Ingressi digitali - Digitaleingänge - Entrées logiques - Entradas digitales

G= Power supply - Alimentazione - Hilfsstromversorgung - Alimentation auxiliaire - Alimentación auxiliar.

M C BAC SM
