3 pies (0,91 m) Trípode para Antena
con Montura Reforzada
Gracias por comprar el trípode de 3
pies para antenas de Antennacraft. El
trípode la facilitara la instalación de
una antena exterior en el tejado.
Incluye
Trípode
Tornillos de
5 /
16
pulgadas (6)
Soportes en “L”
Almohadillas (3)
Soportes para las patas (3, dos conectado)
Tornillo de ¼ de pulgada
Arandela de presión
Tornillos aislantes (6)
Tuercas cuadradas (6)
Turcas Hexagonales (7)
Guía del usuario
Garandía
Este producto está garantizado por Antennacraft
contra defectos de fabricación en el material y
mano de obra bajo condiciones normales de
uso durante noventa (90) días a partir de la
fecha de compra en tiendas propiedad de la
empresa Antennacraft, franquicias y distribuidores
autorizados de Antennacraft. Si desea
información completa sobre la garantía, incluidas
las posibles exclusiones, comuníquese con una
tienda Antennacraft de la localidad.
En caso de discrepancias entre las versiones en
inglés y en español, prevalecerá la versión en
inglés.
Antennacraft Customer Relations
PO Box 1005, Burlington, IA 52601
05/09 www.antennacraft.net
7010Y203IS 1500293
Tornillo
aislante +
almohadilla
Instalando su Trípode
1. Coloque el trípode en la posición
deseada y ponga una almohadilla
debajo de cada pata. Luego, apriete
las turcas hexagonales de cada pata.
2. El trípode a su tejado con dos tornillos
aislantes por pata.
3. El tripode acepta mástils hasta 1½
pulgadas (38 mm). Coloque la
mástil (no incluida) entre los soportes
inferiores y superiores, de tal forma
que descanse sobre el soporte en “L.”
Si no puede colocar la mástil entre los
soportes, ajuste los tornillos.
4. Apriete las tuercas hexagonales y
cuadradas para asegurar la palo en
su posición.
Montando su Trípode
1. Despliegue las patas del trípode.
Asegúrese de que los soportes para las
patas están bien apoyadas en el suelo.
3. Inserte los tornillos con las tuercas
hexagonales por los tres agujeros del
soporte superior y los tres agujeros del
soporte inferior del trípode.
4. Enrosque una tuerca cuadrada en
cada perno.
5. Inserte el tornillo de ¼ de pulgada
por el soporte de las patas y la
pata frontal del trípode. Coloque
la arandela de presión y la tuerca
hexagonal en el tornillo.

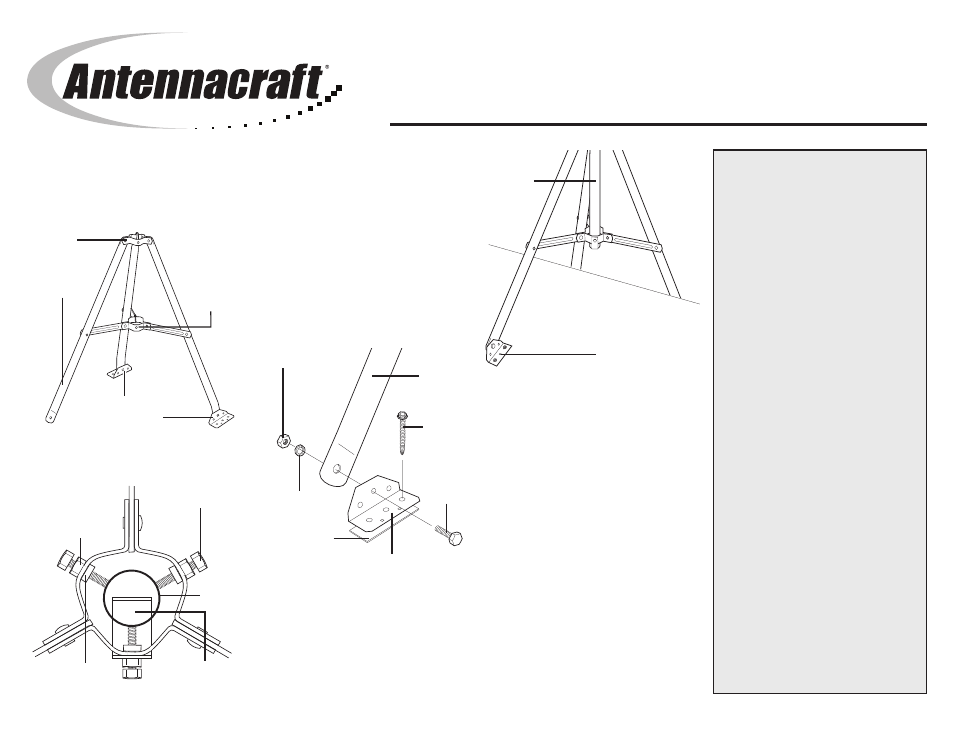

Mástil
Soporte
Superior
Pata Frontal Soporte
Inferior
Soportes Pegados
para las Patas
Pata
Frontal
Tornillo
Aislante
Tornillo
de ¼ de
pulgada
Almohadilla
Tuerca
Hexagonal
Arandela de
Presión
Soporte para
una pata
Tornillo de
5 /
16
pulgadas
Tuerca
hexagonal
Tuerca
Cuadrada Soportes
en “L”
Mástil
2. Enrosque un tuerca hexagonal en
cada tornillo de 5 /
16
pulgadas (seis en
total).
Nota: Para poder acceder fácilmente
a la antena una vez la haya instalado,
quite el soporte de la pata frontal e
incline el trípode.
