Great Plains 4000-3S Assembly Instructions User Manual
Page 4

195-308M
2/22/2005
Great Plains Mfg., Inc.
Point-Row Option 2005+
4
Refer to Figure 5
5.
Assemble new 20" hose (12) to filters con-
nected to top-front port on new pressure con-
trol valve. Using tee fitting (13), assemble new
18" hose (14) and one new 72" hose (15) to
bottom port. Using adaptor fitting (16), as-
semble remaining 72" hose (17) to rear port.
6.
Route 72" hoses (15 and 17) from new pres-
sure control valves back along top of drill
frame.
7.
Connect short hoses to new block. Connect
21" hoses to lower-front ports in block. Con-
nect 18" hoses to top-front ports in block.
Connect hoses to block in same order as
valves. (For example, connect hoses from
center valve to center ports in block.)

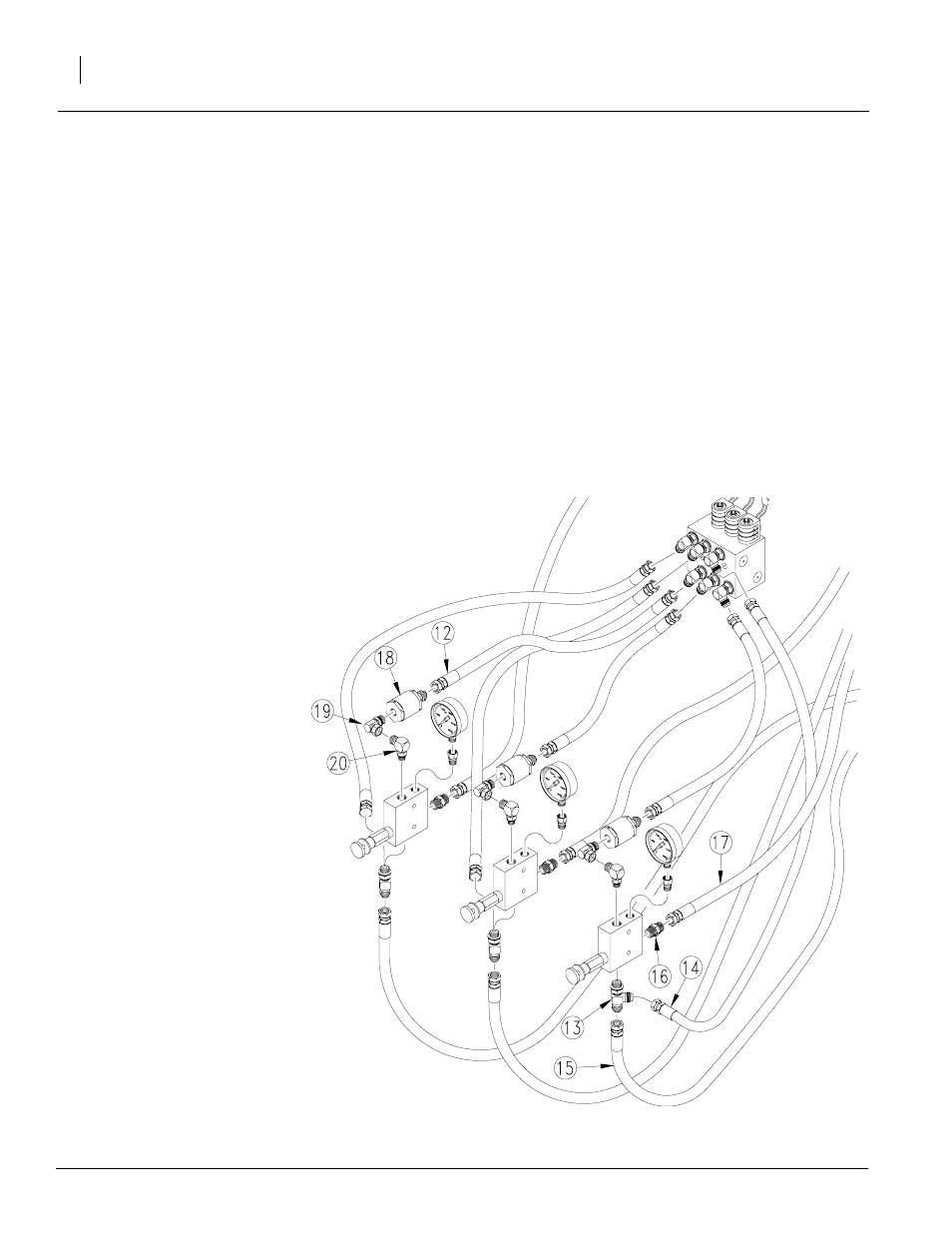

Figure 5
22960
