19 IS2626

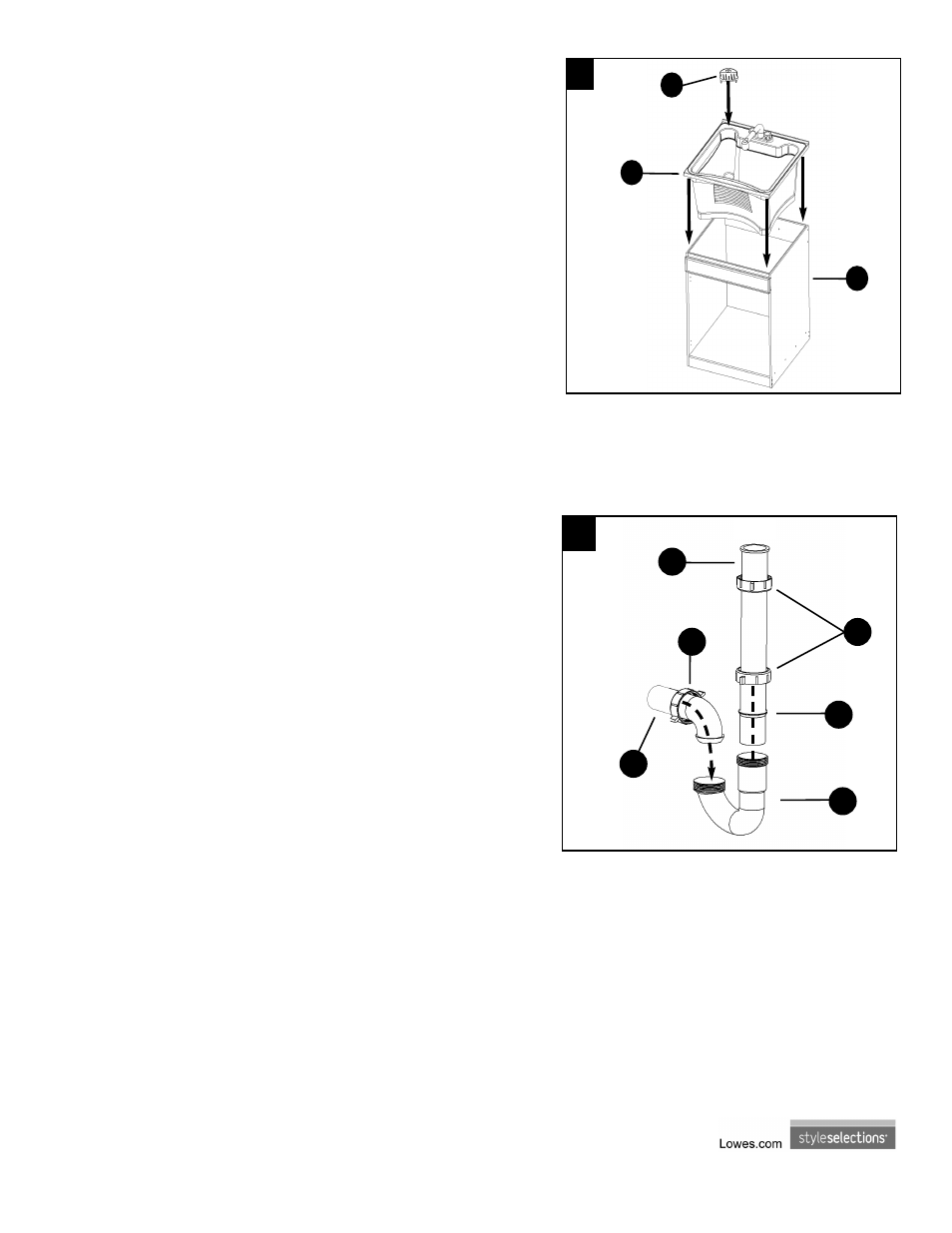

Glissez un écrou (O) sur le tuyau mural (R).
Placez deux écrous (O) et une rondelle (P) sur
l’about (N).
Glissez l’about (N) dans le siphon en P (Q). Glissez la
rondelle (P) sur l’about (N) et serrez à l’aide d’un
écrou (O).
Insérez le tuyau mural (R) dans le siphon en P (Q) et
serrez tous les écrous à la main (O).
Maintenez l’ensemble de plomberie à la position
souhaitée et mesurez le tuyau mural (R) et l’about (N)
à la longueur adéquate. Retirez le tuyau mural (R) et
l’about (N) et coupez à l’aide d’une scie à métaux.
REMARQUE : Coupez l’extrémité non conique de
l’about (N) et du tuyau mural (R). Assurez-vous
d’éliminer toute bavure à l’aide d’une lime ou de
papier abrasif.
8.
8
Appliquez un filet de calfeutrant ou de scellant à base de
silicone autour du bord supérieur du corps de l’armoire (E).
Placez soigneusement l’évier (A) dans le corps de
l’armoire (E). Appliquez un filet de calfeutrant ou de
scellant à base de silicone (non inclus) à l’arrière du
dosseret de l’évier (A).
Placez le protecteur de tuyau avec porte-savon (D) sur un
des côtés de l’évier (A).
REMARQUE : Le protecteur de tuyau avec porte-
savon (D) est illustré à la gauche de l’évier (A) et peut
être utilisé afin de protéger le tuyau de refoulement de la
machine à laver.
7.
7
A
E
D
R
Q
N
O
P
O
