Pg 4 of 8

IS2501

3.

For convenience, this unit is pre-dilled for the most common faucet size, 1-1/4" diameter holes, 4" center to cen-

ter. However virtually any faucet, including single or dual handle faucets with 4" or 8" centers, as well as soap dispenser

and side sprayer can be installed. Depending on the model faucet to be installed, the appropriate holes might have to be

drilled. You will notice that there are indented hole locators molded into the underside. DO NOT CUT out faucet holes until

you have measured the actual faucet (some single lever faucets require a large center/supply hole and small diameter han-

dle holes). A fine tooth hole saw with center drill pilot may be required for faucet hole drilling. Drill from the underside of

the faucet deck to mark the center, then turn the sink upright to finish cutting with hole saw.

Pour vous faciliter la tâche, des avant-trous ont été percés dans la cuvette pour le robinet de taille la plus courante,

trous de 31.75 mm (1-1/4 po) de diamètre, entraxe de 10 cm (4 po). Cependant, pratiquement tous les robinets, y com-

pris les mitigeurs et les robinets à deux manettes de 10 cm (4 po) et 20 cm (8 po) d’entraxe, ainsi que les distributeurs de

savon et vaporisateurs latéraux peuvent être installés. Il peut être nécessaire de percer les trous correspondants au modèle de

robinet installé. Vous remarquerez l’empreinte d'indicateurs de trou moulée sur la face inférieure de la cuvette. NE PERCEZ

PAS les trous du robinet avant d'avoir mesuré le robinet qui sera installé (certains robinets à monocommande nécessitent un

trou central plus large et des trous de plus petit diamètre pour les manettes). Une scie cylindrique à denture fine avec foret à

centrer peut être nécessaire pour percer le trou du robinet. Percez depuis le dessous de la plaque de montage du robinet pour

marquer le centre, puis retournez l'évier pour finir de découper avec la scie cylindrique.

Para su comodidad, esta unidad está perforada previamente para el tamaño de grifo más común, orificios de 1-¼

pulg. de diámetro, 4 pulg. de centro a centro. Sin embargo se puede instalar prácticamente cualquier grifo, que incluya

grifos monocomando o de doble comando con centros de 4 pulg. u 8 pulg., así como un dosificador de jabón y un rociador lat-

eral. Dependiendo del modelo de grifo que se va a instalar, tendrían que taladrarse los orificios apropiados. Notará que hay local-

izadores de orificios marcados moldeados en la parte de abajo. NO CORTE los orificios para los grifos hasta haber medido el

grifo real (algunos grifos monocomando requieren un orificio central/ de suministro grande y orificios para palancas de mando

de diámetro pequeño). Es posible que se necesite una pequeña sierra circular con dientes finos con mecha piloto central para

perforar orificios para grifos. Taladre desde la parte de abajo de la base del grifo para marcar el centro, después voltee la tina

a una posición vertical para terminar de cortar con la sierra circular.

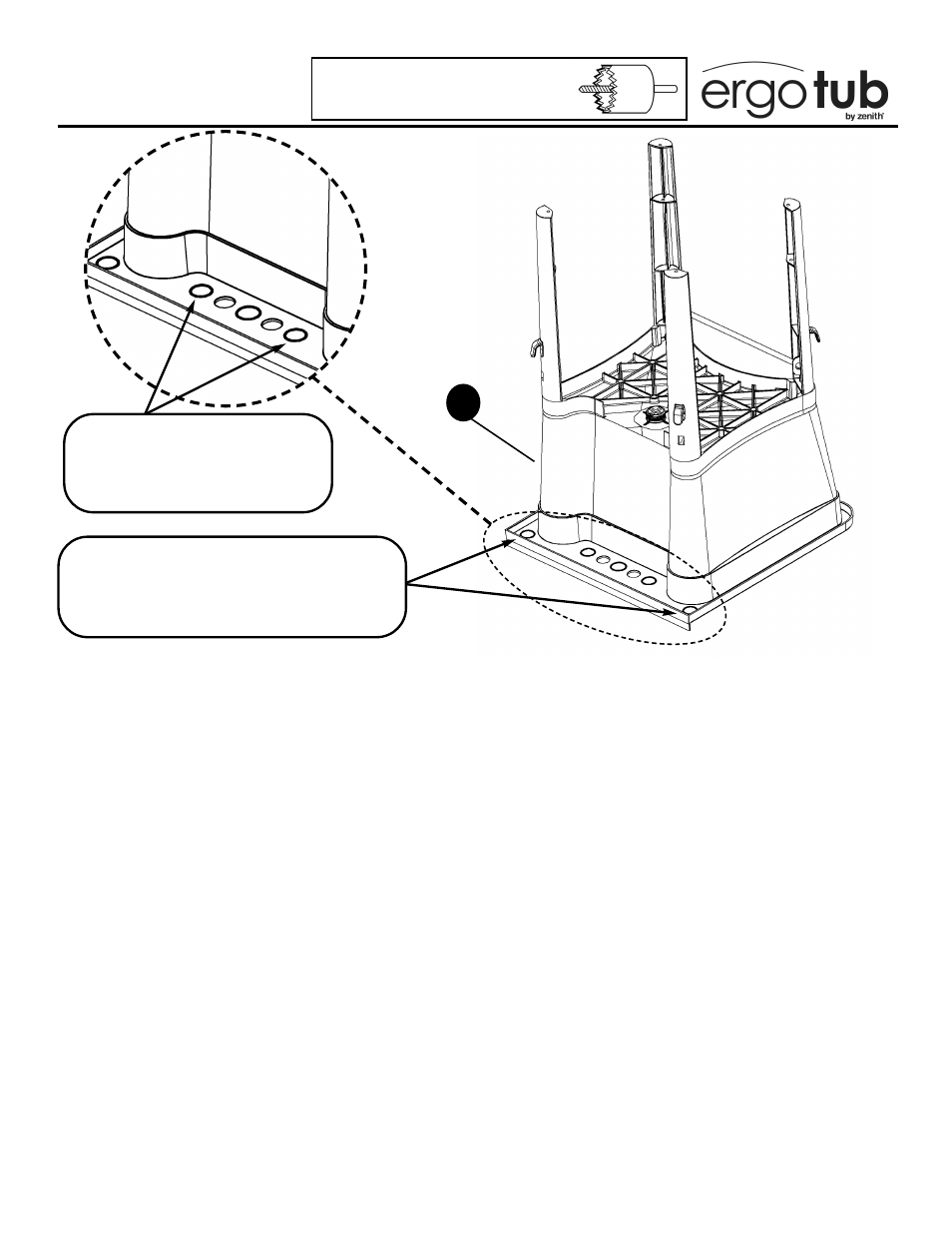

A

hole indicators

indicateurs de trous

indicadores para los agujeros

Model # / Modèle # / Modelo #

LT2005W

soap dispenser / side sprayer

distributeur de savon / robinet vaporisateur

dosificador de jabón / rociador del grifo

hole saw with center drill

scie cylindrique avec foret à centrer

sierra circular con broca central
