COMANDOS: POSIÇÃO E FUNÇÃO
P
(P) 3
P

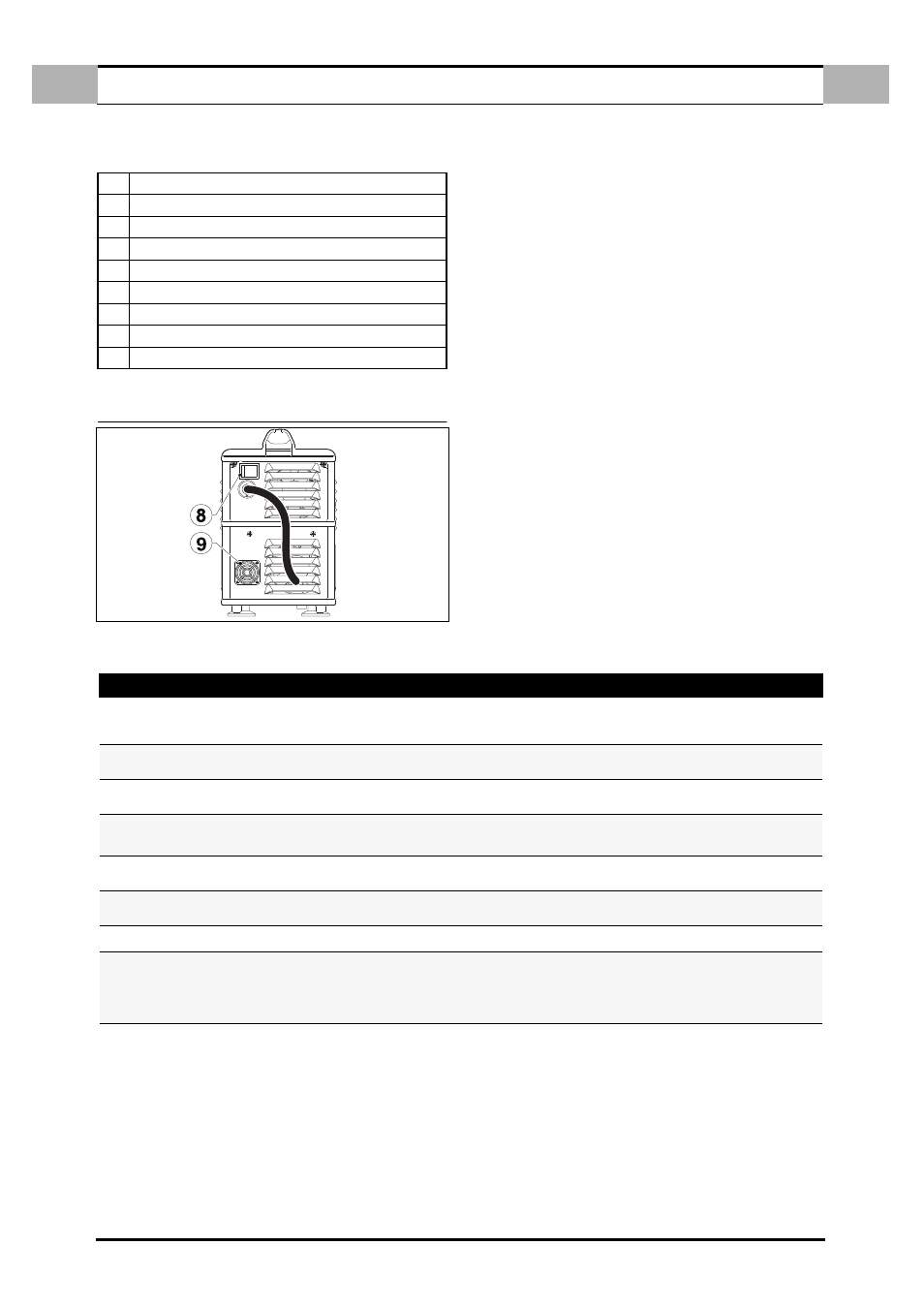

3.2 PAINEL POSTERIOR
Figura 2.
3.3 FUNÇÃO DOS COMANDOS
1. INDICADOR DE DISTRIBUIÇÃO DE POTÊNCIA ( Ref. 1 - Fig. 1 pag. 2)
O acendimento do LED indica que a máquina está pronta para iniciar o ciclo
de trabalho.
2. INDICADOR DE ALARMES ( Ref. 2 - Fig. 1 pag. 2)
O acendimento do LED indica a intervenção de um dos alarmes previstos,
concomitante à exibição no visor (
Ref. 3 - Fig. 1 pag. 2) do relativo código
que pode ser identificado na tabela abaixo a qual indica as providências a
tomar.
Nesta condição o gerador não debita corrente.
3. APARELHO DIGITAL ( Ref. 3 - Fig. 1 pag. 2)
Visualiza a corrente programada do gerador ou de uma forma temporária:
✔
Mensagem de ligação.
✔
Versão do software.
✔
Tensão do maçarico ao pressionar a tecla ( Ref. 5 - Fig. 1 pag. 2) .
✔
Pressão do ar ao carregar a tecla ( Ref. 6 - Fig. 1 pag. 2) .
✔
Tipo de alarme (ALARMES), vide tabela 1.
✔
Tipo de erros da máquina (FAIL), vide tabela 2.
4. FUNÇÕES DO APARELHO DIGITAL ( Ref. 4 - Fig. 1 pag. 2)
O LED aceso assinala a grandeza exibida no visor:
✔
V.
✔
A.
✔
Bar.
Tabela n° 1 - ALARMES -
5. TECLA DE FUNÇÃO: TENSÃO - CORRENTE
Pressionando a tecla ( Ref. 5 - Fig. 1 pag. 2) é possível exibir no visor ( Ref.
3 - Fig. 1 pag. 2) a tensão presente no maçarico.
A visualização da tensão é momentânea.
6. TECLA DE LIGAÇÃO DO AR COMPRIMIDO
Pressionando a tecla ( Ref. 6 - Fig. 1 pag. 2) activa-se por um determinado
período o circuito pneumático da máquina exibindo a pressão de trabalho.
7. BOTÃO DE REGULAÇÃO DA CORRENTE
Regula a corrente de corte ( Ref. 3 - Fig. 1 pag. 2)
8. INTERRUPTOR ON/OFF ( Ref. 8 - Fig. 2 pag. 3)
Este interruptor tem duas posições: ON (LED verde iluminado) e OFF (LED
desligado).
9. FILTRO DE AR ( Ref. 9 - Fig. 2 pag. 3)
Limpe segundo o programa de manutenção.
1 Indicador de distribuição de potência
2 Indicador de alarmes
3 Aparelho digital
4 Funções do aparelho digital (Volts - Ampères - Bar)
5 Tecla de função: tensão - corrente
6 Tecla de activação do ar comprimido
7 Botão de regulação
8 Interruptor ON/OFF
9 Filtro
MENSAGENS NO VISOR SIGNIFICADO ACÇÃO CORRECTIVA
- - -
Tensão de entrada insuficiente. Interruptor aberto
ou falta de corrente.
Corrija por conseguinte.
Se a condição de alarme persiste, interpele o fabri-
cante.
CUP
A protecção do maçarico não foi apertada correc-
tamente (gerador ligado). Desligue o gerador.
Aperte correctamente a protecção e torne a ligá-lo.
HtA Superaquecimento do conversor de potência.
Aguardar o reset do alarme (resfriamento da tem-
peratura interna).
ThA
(a piscar)
Aviso que o conversor de potência está a esquen-
tar (HtA). Aguardar o reset do alarme (resfriamento da tem-
peratura interna).
CtA Superaquecimento do compressor.
Aguardar o reset do alarme (resfriamento da tem-
peratura interna).
Air
Pressão do ar insuficiente
(inferior a 1,5 bar).
Interpele assistência técnica.
ScA Curto-circuito de saída. Desligue e torne a ligar o aparelho.
LSF Desligamento do arco.
Controle o desgaste da protecção e do eléctrodo e
se desgastados substitua-os. Se a condição de
alarme persiste desligue a torne a ligar o gerador.
Se a condição de alarme retorna, interpele assis-
tência técnica.
