DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS
P
(P) 2
P
1.0 DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS
1.1 DESCRIÇÃO
Este aparelho é um gerador moderno de corrente contínua para cortar metais com
jacto de plasma, desenvolvido a partir da aplicação do inversor.
Esta tecnologia permite fabricar geradores compactos e leves e obter simultanea-
mente um alto rendimento.
Possibilidade de efectuar regulações, alto rendimento e baixo consumo energé-
tico são as características principais deste aparelho, adapto a cortar materiais de
até 6 mm.
O gerador contém um compressor que exime a ligação do aparelho numa fonte de
ar comprimido.
O gerador está equipado com um circuito de ignição automática do arco que per-
mite cortar estruturas metálicas rectiformes.
O gerador está equipado com sistemas de segurança que desactivam o circuito de
potência da máquina quando o operador entra em contacto com os órgãos sob
tensão.
É possível cortar materiais de até 2 mm. utilizando apenas o arco piloto; esta fun-
згo й muito útil ao trabalhar materiais envernizados nos quais nгo й possível
conectar a pinça do terminal positivo.
1.2 CARACTERÍSTICAS TÉCNICAS
PLAQUETA DOS DADOS TÉCNICOS
1.3 ACESSÓRIOS
Consulte os revendedores ou contacte os agentes mais próximos.
1.4 CICLO DE TRABALHO
O ciclo de trabalho é a percentagem de um intervalo de 10 minutos em que o
gerador pode cortar à corrente nominal, à temperatura ambiente de 40˚ C, sem
que intervenha o dispositivo de protecção termostática.
Em caso de activação, aguarde o restabelecimento das condições de trabalho para
reiniciar a cortar (Vide página IV).
NÃO SUPERE O CICLO DE TRABALHO MÁXIMO.
Superar o ciclo de trabalho declarado na plaqueta pode danificar o aparelho e anu-
lar a garantia.
2.0 INSTALAÇÃO
IMPORTANTE: antes de ligar, preparar ou utilizar o aparelho, leia
atentamente NORMAS DE SEGURANÇA.
2.1 CONEXÃO DO GERADOR À REDE DE ALIMENTAÇÃO.
Controle que a tomada de alimentação contenha o tipo de fusível
indicado na tabela dos Dados técnicos posta no gerador. Todos os modelos de
gerador prevêem uma compensação das variações de voltagem. Uma variação
de ±10% acarreta na variação da corrente de corte de ±0,2%.
2.2 POSICIONAMENTO DO GERADOR
Se o local de instalação contiver óleos, líquidos ou gases combu-
stíveis, é preciso prever um tipo de instalação especial. Queira interpelar a
autoridade competente. Ao instalar o gerador respeite diligentemente as
seguintes normas:
1. Todos os comandos e ligações do aparelho devem estar facilmente acessí-
veis ao operador.
2. Controle que o cabo de alimentação e o fusível da tomada de ligação do
gerador sejam adequados à corrente requerida pelo mesmo.
3. Não posicione o aparelho num ambiente estreito. A ventilação do gerador é
muito importante; evite um ambiente poeirento ou sujo pois a poeira ou um
objecto qualquer podem ser aspirados pelo aparelho.
4. O aparelho incluindo os seus cabos, não deve impedir nem atrapalhar a
passagem e o trabalho de terceiros.
5. O aparelho deve ser posicionado de uma forma segura para que não deite
ou caia. Se posicionar o gerador num lugar elevado, recorde-se que o
mesmo pode cair.
2.3 MOVIMENTAÇÃO E TRANSPORTE DO GERADOR
PROTECÇÃO DO OPERADOR: Capacete - Luvas - Calçados de segu-
rança - Polainas
O gerador pesa 25 Kg. e por conseguinte pode ser levantado pelo
operador. Leia atentamente as seguintes prescrições.
O aparelho foi projectado para ser levantado e transportado. Transportar o apare-
lho é uma operação simples, mas deve ser feita observando as seguintes regras:
1. Utilize a alça contida no gerador.
2. Desligue o gerador e todos os seus acessórios da rede de alimentação eléc-
trica antes de levantá-lo ou transportá-lo.
Não levante, puxe ou empurre o aparelho mediante os cabos.
3.0 COMANDOS: POSIÇÃO E FUNÇÃO

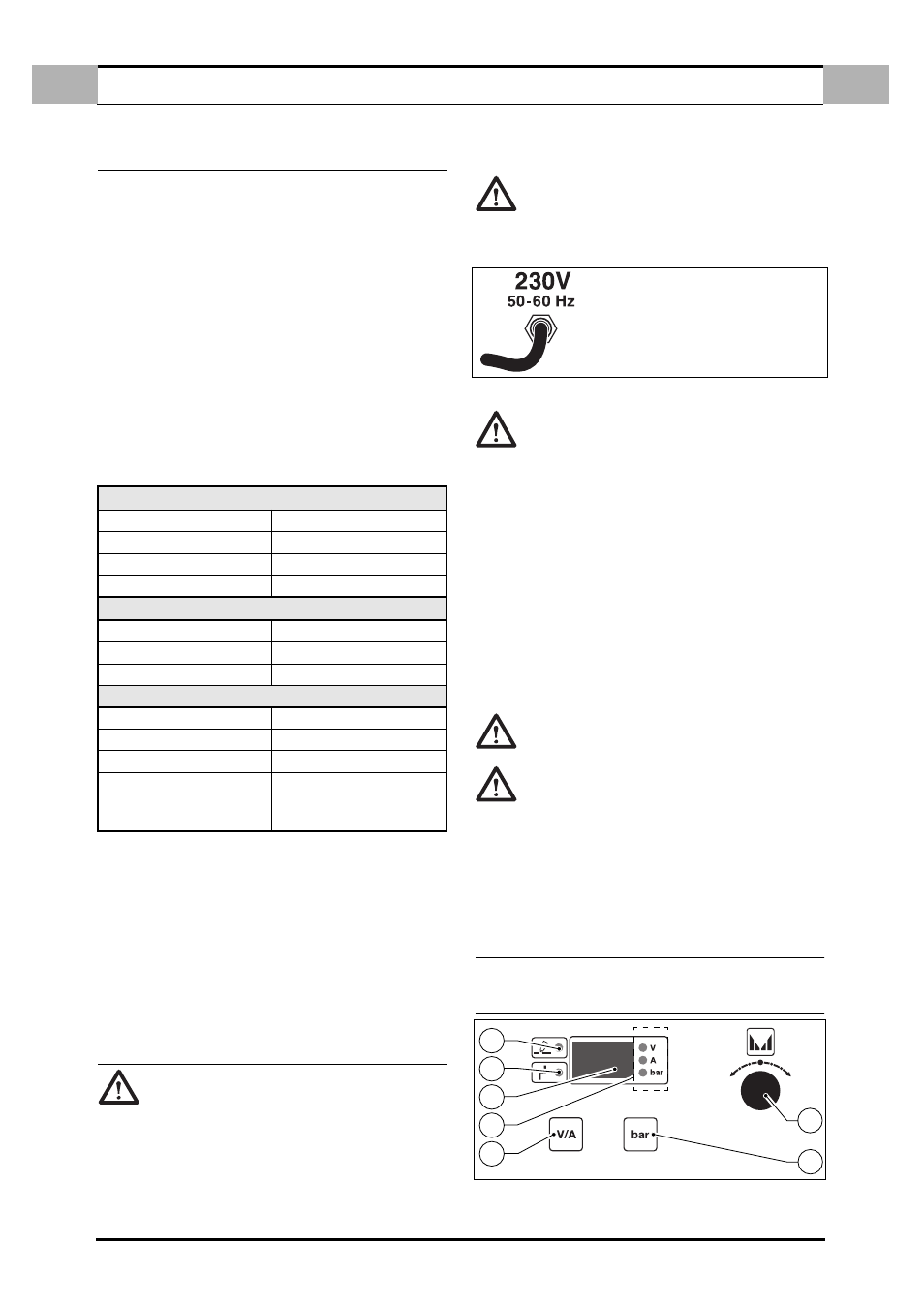

3.1 PANNEL ANTERIOR
Figura 1.
PRIMÁRIO
Tensão monofásica 230V
Frequência 50 / 60 Hz
Consumo efectivo 11A
Consumo máximo 16A
SECUNDÁRIO
Tensão em circuito aberto 300V
Corrente de corte 10 ÷ 20A
Ciclo de trabalho 20A ÷ 50%
Grau de protecção IP 23
Classe de isolamento H
Peso 12 kg.
Dimensões mm 410 x 180 x 310
Norme
EN 60974.1 - EN 60974.7
EN 60974.10
PARA NÃO DANIFICAR O GERADOR, ANTES
DE INSERIR A FICHA DE ALIMENTAÇÃO,
CONTROLE QUE A TENSÃO DA LINHA COR-
RESPONDA À ALIMENTAÇÃO DESEJADA.
3
6
7
4
1
2
5
