Relâchez les molettes de fixation et enlevez
la scie du châssis. Retournez le châssis
sur une surface de travail plate.
1ère étape
A l’aide d’un tournevis Phillips enlevez le boulon
en acier et les deux jeux de roulements (avec des
ron delles rouges) de l’arrière du châssis. Gardez
les vis M4 et les écrous à collet pour les utiliser
au cours de la 4ème étape.
Installez les roulements (N) (sans leurs rondelles
rouges en plastique) sur le cadre en forme de U
(A), au moyen des vis à tête Phillips 3 ⁄
16
" x 7 ⁄
8
" (J)
fournies.
2ème étape
Desserrez les deux roulements situés à l’avant
du châssis et faites-les tourner à 180° (les
languettes de positionnement étant dirigées à
l’opposé). Resserrez.
3ème étape
Installez le carter en forme de U (les languettes
vers le haut) sur le châssis coulissant à l’aide
des vis à tête Phillips M6 x 16mm (L) et des 6
rondelles (K). Veuillez noter que le châssis et le
cadre en forme de U sont séparés par 2
rondelles de chaque côté. Ne serrez pas trop fort.
4ème étape
Fixez le support sur l’assemblage remontoir (B)
à l’intérieur de la découpe en forme de U à
l’arrière du châssis à l’aide des trois vis à tête
Phillips M4 x 10mm mises de côté lors de la 1ère
étape.
5ème étape
Fixez le cadre en forme de U sur l’assemblage
remontoir en fixant le cavalier de serrage
supérieur (D) en place à l’aide des trois vis à tête
Phillips M4 x 30mm (G), de la vis à tête Phillips
M4 x 25mm (H) et des écrous Nyloc (I). Serrez
complètement les trois vis plus longues, mais
serrez seulement la vis la plus courte jusqu’au
point où le cavalier de serrage est en place mais
peut encore pivoter librement sur le tube.
6ème étape
Enfoncez le crochet du châssis approprié (E ou F
suivant le Workcentre que vous avez) sur le tube
du cadre en forme de U, comme indiqué.
7ème étape
Introduisez à nouveau la scie dans le châssis et
serrez-la, et installez le châssis sur votre
Workcentre
en position de refente. Faites glisser le châssis
à mi-chemin le long des canaux à roulement et
lorsque vous abaissez le dessus de table,
assurez-vous que la fixation arrière située sur
le dessous de votre table se loge bien dans le
crochet du châssis. Vous devrez peut-être faire
glisser le crochet sur les côtés le long du tube
jusqu’à ce qu’il ne touche plus aucune des parties
saillantes de la table. Faites un point de repère à
cet emplacement des canaux de roulements pour
vous aider lors de futurs réglages. Abaissez et
verrouillez le dessus de la table.
8ème étape
Vérifiez l’alignement de votre scie et faites
tous les réglages nécessaires comme indiqué
dans les instructions du Workcentre ou du Châssis
coulissant. Réglez votre scie à la profondeur
totale et faites des coupes test.

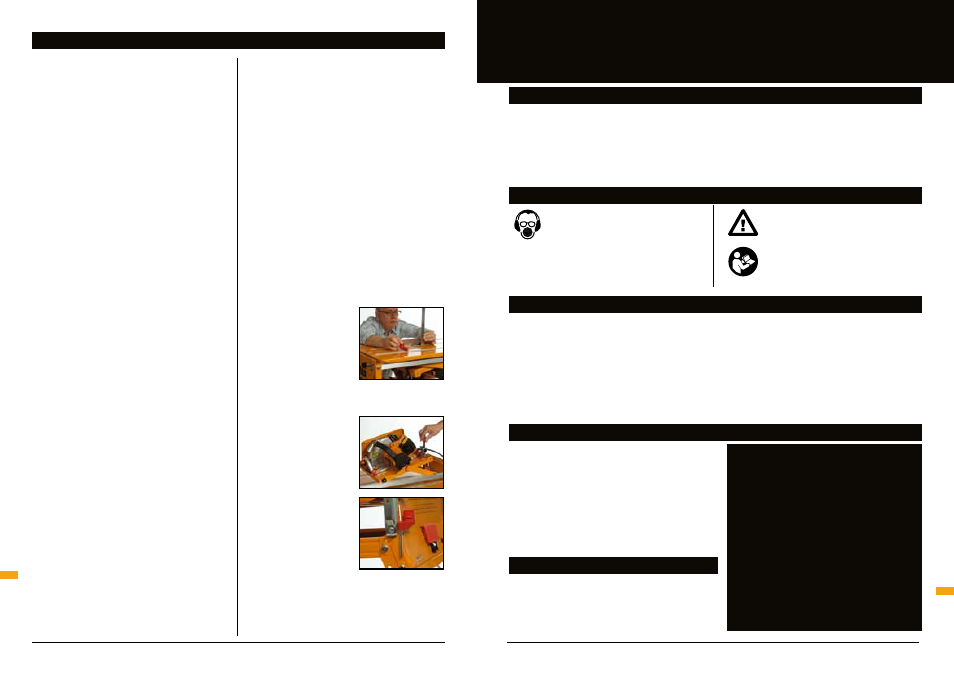

Utilisation
La scie étant réglée à la
profondeur totale,
enfoncez et installez la
poignée remontoir (C)
à l’intérieur de la fente de
la scie et dans l’orifice
hexagonal situé sur le
dessus du mécanisme
remontoir. Si votre appareil est équipé d’un sac à
poussière, percez un trou à
travers ce sac
à l’aide de l’arbre de la
poignée remontoir. Utilisez
la poignée remontoir pour
régler la profondeur de
coupe désirée en mode
de table à scier, comme
indiqué. Enlevez-la avant
de tenter
de réaliser toute coupe.
En mode de coupe
transversale, réglez la
profondeur de coupe à
l’aide de la molette, comme indiqué. Lorsque vous
ne vous en servez pas, la poignée remontoir peut
être rangée au moyen de son clip dans la fente de
réglage de la hauteur de la table sur le panneau
d’extrémité du Workcentre.
Assemblage
ASSEMBLAGE
INHALT
Wir bedanken uns für Ihren Kauf dieses Triton-Werkzeugs. Diese Anweisung enthält Information, die zum
sicheren und effektiven Betrieb dieses Produkts notwendig ist. Bitte lesen Sie dieses Handbuch, um zu
gewährleisten, dass Sie dieses einzigartige Design voll nutzen können.
Halten Sie das Handbuch griffbereit und stellen Sie sicher, dass alle Verwender des Werkzeugs dieses
gelesen und verstanden haben
Inhalt / Symbole / Teilliste / Garantie
Symbole 15
Teilliste 15
Garantie 15
Sicherheit 16
Zusammenbau 18
SYMBOLE
Immer Ohren-, Augen- und Atemschutz
tragen.
Anweisung - Warnhinweis
Verwenden sie nicht vor
betrachtung und verständnis
die vollen bedienungsanleitungen
TEILLISTE
A. U-Gestell (1)
B. Kurbeleinheit (1)
C. Kurbelgriff (1)
D. Oberer Sattel (1)
E. Gestellhaken Serie 2000 (1)
F. Gestellhaken MK3 (1)
G. M4 x 30mm Phillips-Schraube (3) H. M4 x 25mm Phillips-Schraube (1)
I. Nyloc-Mutter (4)
J.
3 ⁄
16
" x 7 ⁄
8
" Phillips-Schraube (2)
K. Unterlegscheibe (6)
L. M6 x 16mm Phillips-Schraube (2)
M. M4 x 10mm Phillips- Schrauben (3)
O. Lagereinheiten (2)
Triton Precision Power Tools garantiert
dem Käufer dieses Produkts, dass Triton,
wenn sich Teile innerhalb von 12 MONATEN
ab Datum des Originalkaufs aufgrund
defekter Materialien oder unzulänglicher
Arbeitsausführung als defekt erweisen,
das defekte Teil nach eigenem Ermessen
entweder reparieren oder ersetzen wird.
Diese Garantie erstreckt sich nicht auf
kommerzielle Verwendung oder normalen
Verschleiss oder Schäden infolge von Unfall,
Missbrauch oderunsachgemäßem Gebrauch.
* Registrieren Sie sich online innerhalb
von 30 Tagen.
Bedingungen gelten.
Zur Registration Ihrer Garantie besuchen Sie bitte
unsere Website www.tritontools.com* und geben Sie
dort Ihre Details ein.
Diese werden dann in unserer Postversandliste
aufgenommen (wenn nicht anders angegeben), damit
wir Sie über zukünftige Neueinführungen informieren.
Ihre Details werden keinen dritten Parteien zugänglich
gemacht.
KAUFINFORMATION
Datum des Kaufs: ___ / ___ / ____
Modell: WCA390
Behalten Sie Ihren Beleg als Kaufnachweis.
GARANTIE
