Samenstelling
SAMENSTELLING
Stap 1:
Bevestig de buitenste lagers (H) aan het
schuifstuk (A) met behulp van de M6 x 20
schroeven (I) en de M6 zeskantige moeren (J),
volgens de afbeelding. Bevestig de lagers aan
de kant van de schuif waar zich drie gaatjes
bevinden. Bevestig de binnenste lagers (K)
op het schuifstuk met behulp van de M6 x
45 schroeven (L) en de M6 flensmoeren (M).
Draai ze nog niet vast. Alle lagers moeten
parallel zitten met de zijkanten van het
schuifstuk. Breng de nokken (O) vanaf de
onderkant van de twee middelste gaten in het
schuifstuk aan en bevestig het hoofddeel (B)
aan het schuifstuk door de M6 x 30 zeskantige
bouten (P) en borgringen (Q) in de moeren
in het hoofddeel vast te schroeven. Draai de
diepteaanslagschroeven aan de onderkant van
het schuifstuk los tot de veerbelaste plunjer
ongeveer 29 mm speling heeft (afb. 4).
Stap 2:
Schuif de zinken vergrendelingspen aan de
onderkant van het hoofddeel in de middelste
stand voor vergrendeling. Plaats het schuifstuk
op het rails van de freestafel door gleuven van
de binnenste lagers op de omgezette rand van
de binnenste aluminium rail aan te brengen.
Draai de schroeven van de binnenste lagers nu
stevig vast en controleer of het schuifstuk soepel
schuift. Als er speling is tussen de binnenste
aluminium rail en de binnenste lagers draait u de
schroeven los, verdraait u de lagers enigszins en
draait u de schroeven opnieuw aan.
De vergrendelingspen op het hoofddeel moet in
de gleuf op de freesplaat zitten. In gebruik: als
er een veiligheidsafscherming wordt ingedrukt,
komt de vergrendelingspen vrij, waardoor
de geleider in de richting van de ingedrukte
afscherming kan schuiven. De geleider springt
automatisch terug naar zijn middelste stand.
N.B. Als de geleider niet vrij terug springt, zet u
de binnenste lagers wat losser in de aluminium
rail, of smeert u de rail. Draai de binnenste
klemknoppen (N) op de schroeven van de
binnenste lagers (deze zijn zelftappend).
In gebruik: bij het aanbrengen of verwijderen van
het schuifstuk dienen de effen randen van de
klemmen naar de binnenste rail te zijn gericht.
Voor de bediening dienen de effen randen van
de binnenste rail weg te worden gedraaid. Draai
ze niet te vast aan. Het schuifstuk moet op zijn
plaats worden gehouden maar tegelijkertijd
soepel kunnen schuiven.
Controleer of de lamellenfrees gelijk valt of net
boven het oppervlak van de tafel zit en verwijder
hem zo nodig om de hoogte van de binnenste
aluminium rail ten opzichte van de freestafel te
veranderen.
Stap 3:
Haal de snijschijf (C) van de lamellenfrees uit
de opbergplaats in het eind van het hoofddeel.
Als u een 1⁄4" bovenfrees hebt, haalt u de
1⁄4" schacht (D) uit de opbergplaats in het
eind van het hoofddeel. Als deze klem zit, kan
hij voorzichtig met een schroevendraaier los
worden gemaakt. Maak de snijschijf los van
de 1⁄2" schacht en monteer hem op de 1⁄4"
schacht. Draai hem niet te hard aan. Bewaar
de ongebruikte 1⁄2" schacht op de plaats van
de 1⁄4" schacht in het eind van het hoofddeel.
Verwijder de lamellenfrees van de tafel. Breng
de grote ring die met de freestafel werd
meegeleverd aan op de freesplaat. Draai de
snijschijf stevig op de spanhals. Stel de hoogte
van de snijschijf zo in dat er 5 tot 7 mm speling
is tussen de onderkant van de schijf en de
freesplaat. Zorg ervoor dat de hoogteinstelling
van de bovenfrees stevig is vastgezet voordat u
hem gebruikt.
Stap 4:
Kijk goed naar de twee setjes vensters (E en F).
Zij verminderen het risico dat uw vingers in de
snijzone terechtkomen en bevorderen de afvoer
van zaagsel. De vensters zijn omkeerbaar zodat
de twee setjes geschikt zijn voor het voleldige
bereik van de hoogteinstelling van 5 tot 25 mm
boven de tafel. De snijschijf mag nooit hoger
dan 25 mm boven de freesplaat worden gezet
(afb. 1). De vensters kunnen worden verwijderd
door ze vanaf de binnenkant naar buiten toe te
duwen, vlakbij elke zijkant van de vensters.
Bij het monteren kunnen ze er met behulp van
de veiligheidsafschermingen in worden gedrukt.

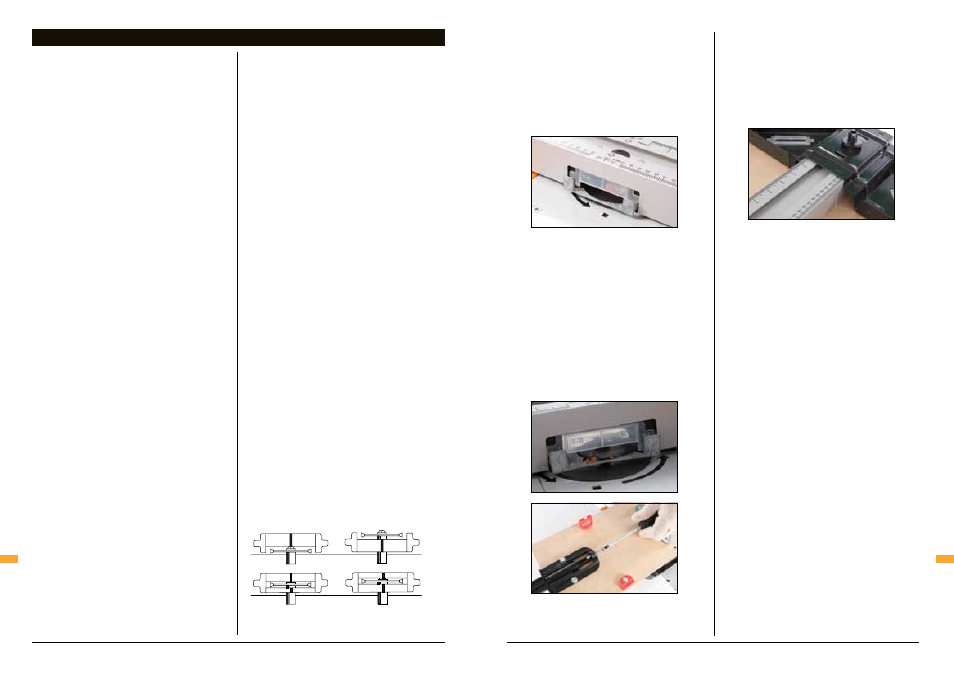

Samenstelling
Bewaar het ongebruikte paar vensters in de
hiervoor voorziene gaten in de schuifgeleider.
Voor de volgende paar stappen moeten de
gekerfde vensters (met de "5-10" aanduiding
rechtop) aan beide zijden van het hoofddeel
worden gemonteerd door ze in de gleuven naast
elke vensteropening te stoppen. Gebruik de
veiligheidsafschermingen om ze stevig op hun
plaats te drukken. (afb. 2).
Stap 5:
Breng de lamellenfrees weer op de tafel aan.
Haal de stekker uit het stopcontact en druk de
veiligheidsafschermingen vast. Zorg ervoor dat
de snijschijf de afschermingen en de plastic
vensters niet raakt. De snijschijf moet in de
uitgeschoven stand 13 mm boven het oppervlak
van elk venster uitsteken (afb. 3). Gebruik een
schroevendraaier om de diepteaanslagschroeven
aan de onderkant van het schuifstuk in te
stellen, naar binnen en naar buiten, totdat 13
mm wordt bereikt (afb. 4). In gebruik: u kunt de
aanslagen bijstellen voor dunnere gleuven in dun
materiaal, met kleinere lamellen.
Stap 6:
Monteer de klem (R) op de schuifgeleider (G),
met behulp van een slotbout (S) en ronde knop
(T).
Draai de knop los om de geleider over het
hoofddeel te (ver)schuiven. Draai de knop vast
om de geleider op het hoofddeel vast te zetten
(afb. 5).
Stofafvoer
De lamellenfrees is ontworpen voor gebruik
met een stofzuiger voor de afvoer van zaagsel.
Hij kan ook zonder stofafvoer worden gebruikt,
maar dan moet u het hoofddeel na elke 20 tot 30
bewerkingen optillen om het opgehoopte zaagsel
te verwijderen.
Hoewel u hiervoor een gewone stofzuiger kunt
gebruiken, raken de stofzuigers met stofzak snel
vol. Voor een grotere capaciteit raden wij aan om
een Triton stofzak (DCA300) op uw stofzuiger
aan te sluiten.
Draai de zuigslang die met uw freestafel werd
meegeleverd (met linkse schroefdraad) op
de stofafzuigaansluiting aan het eind van het
hoofddeel en stop de stang van uw stofzuiger in
de slangadapter.
Waarschuwing inzake stroomaansluiting
De gecombineerde belasting van de bovenfrees
en de stofzuiger kan de stoomsterkte van uw
verlengsnoer of stopcontact overschrijden.
Sluit de stofzuiger en de bovenfrees daarom
op afzonderlijke stopcontacten aan, en schakel
beide toestellen afzonderlijk in.
Veiligheid
• Werk altijd in een goed verlichte, opgeruimde
omgeving.
• Draag altijd een veiligheidsbril en
gehoorbescherming.
• Zorg ervoor dat de freestafel goed is vastgezet
op uw workcentre of freestafelblad.
• Trek de stekker altijd uit het stopcontact
voordat u de snijschijf monteert of versteld
5 - 10
10 - 15
15 - 20
10 - 15
15 - 20
20 - 25
20 - 25
5 - 10
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
