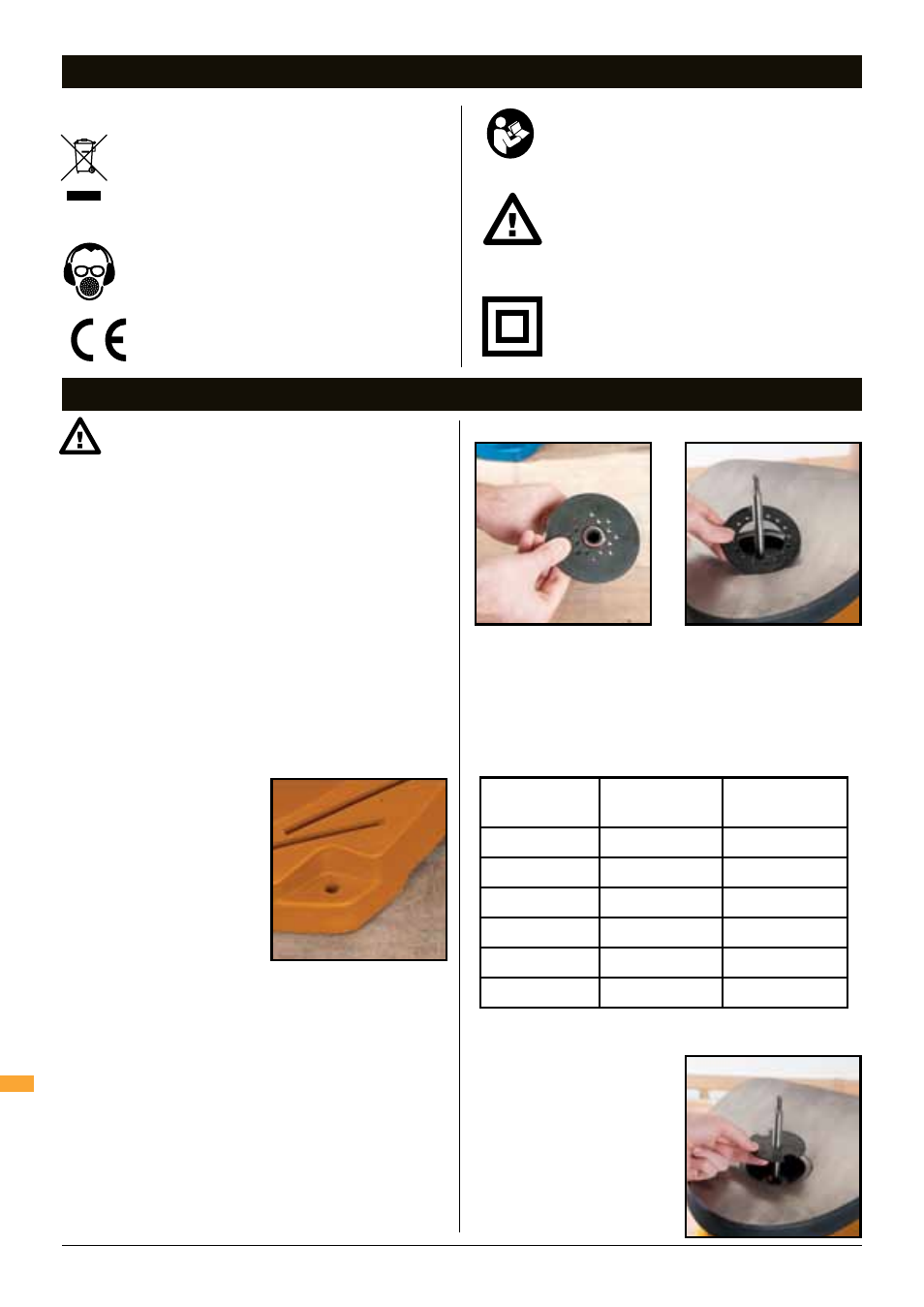

MONTAgE
Zorg er te allen tijde voor dat het gereedschap is
uitgeschakeld en verwijdert van de stroombron
voor het maken van aanpassingen en het verwijderen of
installeren van accessoires
MONTEREN OP EEN TAFEL
Wanneer u de machine op één en dezelfde positie gebruikt
is het aan te raden deze op een stevige werkbank te
monteren.
• Gebruik de vier gaten in de basisplaat van de
schuurmachine voor het markeren en boren van de
montagegaten in de werkbank. Monteer de machine op
de werkbank met gebruik van lange bouten, sluitringen
en moeren (niet inbegrepen)
• Wanneer u de machine op verschillende plaatsen/
locaties gebruikt is het aan te raden een houten blad op
de basisplaat te monteren.
Het blad kan gemakkelijk
gemonteerd en verwijderd
worden op en van
verschillende oppervlakten
• Zorg ervoor dat de bouten
lang genoeg zijn voor het
veilig monteren van de
basisplaat of het houten
blad
ZAAGSEL/STOF ONTGINNING
Het is aan te raden gebruik te maken van een
stofopvangsysteem voor een schonere werkomgeving en
een veiliger gebruik.
1. Sluit de slang van het opvangsysteem aan op
de stofpoort (13) aan de achterzijde van de
schuurmachine.
2. Voor de grootste efficiëntie schakelt u het
stofopvangsysteem in voordat u de schuurmachine
inschakelt
HET SELECTEREN VAN EEN TAFELRING
Selecteer altijd de juiste tafelring met passende cilinder
en schuurkoker. De schuurkoker hoort in het centrale gat
te passen en minimaal te bewegen.
Gebruik de onderstaande tabel voor het vast stellen van
de juiste tafelring en de juiste boven sluitring bij elke
schuurkoker.
HET PLAATSEN VAN EEN SCHUURKOKER
Let op: Alle kokers, behalve de
kleinste 13 mm koker, passen
op een bijbehorende cilinder
(12)
1. Plaats de lage as sluitring
(7) over de as (5) met de
vinzijde naar onder wijzend
Schuurkoker
diameter
Tafelring
grootte
Boven sluitring
grootte
13 mm 13 mm Klein
19 mm 19 mm Medium
26 mm 26 mm Medium
38 mm 38 mm Groot
51 mm 51 mm Groot
76 mm 76 mm Groot
Symbolen / Montage
SYMBOLEN
BESCHERMING VAN HET MILIEU
Elektrische producten mogen niet worden
afgevoerd met het normale huisvuil. Indien
de mogelijkheid bestaat, dient u het product
te recyclen. Vraag de plaatselijke autoriteiten
of winkelier om advies betreffende recyclen.
Draag altijd gehoor-, oog- en
luchtwegenbescherming
Voldoet aan de relevante wetgeving en
veiligheidsstandaards
WAARSCHUWING. Verminder het risico op
ongelukken en lees de handleiding voor
gebruik geheel door
Instructie waarschuwing
Dubbel geïsoleerd
