Reloop ACCESS.2 User Manual
Page 4

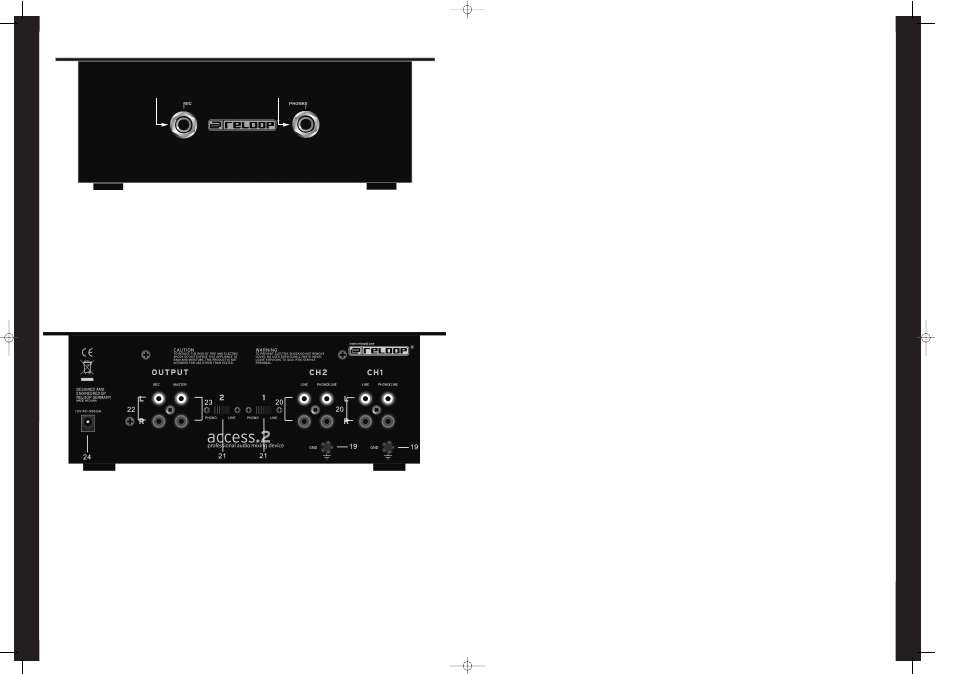

Face avant
Face arrière
Vorderseite
Rückseite
Front Panel
Rear Panel
4
Bezeichnungen:
1.
Lautstärkeregler für Mikrofon
2. 2-fach Equalizer für Mikrofon
3.
Gain-Regler für Kanal 1 und 2
4. 3-fach Equalizer für Kanal 1 und 2
5. Aussteuerungs-LEDs für Mastersignal
6. Aussteuerungs-LED für Cuesignal
7.
Lautstärkeregler für Masterausgang
8. Lautstärkeregler für Kopfhörer
9. Cue-Auswahl
Schalter
10. Signal-Eingangswahlschalter für Kanal 1 und 2
11. Cue-Mix
Fader
12. Linefader für Kanal 1 und 2
13. Crossfader
Reverse
Schalter
14. Crossfader
Curve
Regler
15. Crossfader
16. EIN/AUS
Schalter
17. Eingangsbuchse für Mikrofon (6,3 mm Klinke)
18. Ausgangsbuchse für Kopfhörer (6,3 mm Klinke)
19. GND
Erdungsschrauben
20. Eingangsbuchsen für Kanal 1 und 2 (Cinch)
21. Phono/Line Umschalter für Kanal 1 und 2
22. REC Ausgangsbuchsen (Cinch)
23. Master Ausgangsbuchsen (Cinch)
24. Eingang für externes Netzteil
Anschlüsse
1. Verbinden Sie Ihre Linequellen (CD-Player, MiniDisc, DAT, etc.)
und Ihre Plattenspieler mit den Eingangsbuchsen für Kanal 1
und 2 -20-. Wenn Sie an die "Phono"-Buchsen Plattenspieler
anschließen möchten, so stellen Sie den/die Phono/Line
Umschalter -21- in die Position "Phono"; möchten Sie an diese
Buchsen Linequellen anschließen, so stellen sie den/die
Phono/Line Umschalter in die Position "Line".
ACHTUNG! Stellen Sie sicher, dass während der
Betätigung der Phono/Line Umschalter das Gerät
ausgeschaltet ist.
2. Verbinden Sie die Erdungskabel Ihrer Plattenspieler mit der
jeweiligen GND Erdungsschraube -19-.
3. Verbinden Sie Ihr Mikrofon mit der Eingangsbuchse Mic -17-.
4. Verbinden Sie Ihren Kopfhörer mit der Ausgangsbuchse für
Kopfhörer -18-.
5. Verbinden Sie Ihre Hauptanlage je nach Bedarf mit den Master
Ausgangsbuchsen -23- (Cinch).
6. Verbinden Sie ein Aufnahmemedium Ihrer Wahl mit den REC
Ausgangsbuchsen -22-.
7. Schließen Sie das externe Netzteil an den entsprechenden
Eingang -24- an.
Designation:
1.
Volume control for microphone
2. 2-fold equalizer for microphone
3.
Gain control for channels 1 and 2
4. 3-fold equalizer for channels 1 and 2
5. Modulation LEDs for master signal
6. Modulation LED for cue signal
7.
Volume control for master output
8. Volume control for headphones
9. Cue
selector
10. Signal input selector for channels 1 and 2
11. Cue Mix Fader
12. Line fader for channels 1 and 2
13. Crossfader
reverse
switch
14. Crossfader
curve
switch
15. Crossfader
16. ON/OFF
switch
17. IN socket for microphone (6.3 mm jack plug)
18. OUT socket for headphones (6.3 mm jack plug)
19. GND grounding screws
20. IN sockets for channels 1 and 2 (cinch)
21. Phono/Line change-over switch for channels 1 and 2
22. REC OUT socket (cinch)
23. Master OUT socket (cinch)
24. Input for external power pack
Connections
1. Connect your line sources (CD player, MiniDisc, DAT, etc.) and
your turntables with the input jack for channels 1 and 2 -20-. If
you wish to connect (a) turntable(s) to the "Phono" jacks switch
the phono/line change-over switches -21- to the
"Phono"-position. If you intend to hook up (a) line source(s) to
these jacks simply switch the phono/line change-over switch to
the "Line"-position.
ATTENTION! When operating the phono/line change-over
switches always make sure that the unit is switched of.
2. Connect the ground cable of your turntables with the
respective GND ground screw -19-.
3. Connect your microphone with the Mic input jack -17-.
4. Connect your headphones with the output jack for
headphones -18-.
5. Connect your main unit according to your requirements with
the Master output jacks -23- (cinch).
6. Connect the recording equipment of your choice with the REC
output jacks -22-.
7. Hook up the external power pack with the respective
input -24-.
Désignation:
1.
Régleur de volume du microphone
2. Égaliseur 2 voies du microphone
3.
Régleur de gain pour les canaux 1 et 2
4. Égaliseur 3 voies pour les canaux 1 et 2
5. DEL de saturation du signal Master
6. DEL de saturation du signal Cue
7.
Régleur de volume de la sortie Master
8. Régleur de volume du casque
9. Sélecteur
Cue
10. Sélecteur du signal d'entrée pour les canaux 1 et 2
11. Curseur
Cue-Mix
12. Curseur linéaire pour les canaux 1 et 2
13. Touche
Crossfader Reverse
14. Régleur de courbe du Crossfader
15. Crossfader
16. Interrupteur
MARCHE/ARRÊT
17. Fiche d'entrée du microphone (6,3 mm jack)
18. Fiche de sortie du casque (6,3 mm jack)
19. Vis de terrage GND
20. Fiches d'entrée pour les canaux 1 et 2 (Cinch)
21. Commutateur Phono/Line pour les canaux 1 et 2
22. Fiches de sortie REC (Cinch)
23. Fiches de sortie Master (Cinch)
24. Connecteur du bloc d'alimentation externe
Connexions
1. Connectez vos sources Line (lecteur de CD, MiniDisc, DAT, etc.)
et votre platine vinyle avec les fiches d'entrée pour les canaux
1 et 2 -20-. Si vous désirez connecter une platine vinyle aux
connecteurs "Phono", il faut régler les commutateurs
Phono/Line -21- sur la position "Phono"; si vous désirez
connecter des source Line, réglez les commutateurs
Phono/Line sur la position "Line".
ATTENTION ! Avant de régler les commutateurs
Phono/Line, contrôler si l'appareil est éteint !
2. Branchez le câble de mise à terre de votre platine vinyle sur la
vis de terrage GND respective -19-.
3. Connectez votre microphone sur la fiche d'entrée Mic -17-.
4. Connectez votre casque sur la fiche de sortie casque -18-.
5. Connectez votre chaîne selon vos besoins sur les fiches de
sortie Master -23- (cinch).
6. Connectez votre appareil d'enregistrement de votre choix sur
les fiches de sortie REC -22-.
7. Raccordez le bloc d'alimentation externe à son entrée -24-.
17
18
