4
IT
• non venga a contatto con corpi taglienti, spigoli
vivi, parti mobili e non sia schiacciato;
• sia facilmente ispezionabile lungo tutto il
percorso per poter controllare il suo stato di
conservazione;
• abbia una lunghezza inferiore a 1500 mm;
• sia ben calzato alle sue due estremità, dove va
fissato con fascette di serraggio conformi alle
norme UNI-CIG 7141 in vigore.
! Se una o più di queste condizioni non può essere
rispettata o se la cucina viene installata secondo le
condizioni della classe 2 - sottoclasse 1
(apparecchio incassato tra due mobili), bisogna
ricorrere al tubo flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi
filettati
Verificare che il tubo sia conforme alle norme UNI-
CIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
gomma conformi alla UNI EN 549.
Per mettere in opera il tubo eliminare il
portagomma presente sull’apparecchio (il raccordo
di entrata del gas all’apparecchio è filettato 1/2 gas
maschio cilindrico).
! Effettuare l’allacciamento in modo che la
lunghezza della tubatura non superi i 2 metri di
estensione massima, e assicurarsi che il tubo non
venga a contatto con parti mobili e non sia
schiacciato.
Controllo tenuta
A installazione ultimata, controllare la perfetta
tenuta di tutti i raccordi utilizzando una soluzione
saponosa e mai una fiamma.
Adattamento a diversi tipi di gas
È possibile adattare l’apparecchio a un tipo di gas
diverso da quello per il quale è predisposto
(indicato sull’etichetta di taratura sul coperchio).
Adattamento del piano cottura
Sostituzione degli ugelli dei
bruciatori del piano:
1. togliere le griglie e sfilare
i bruciatori dalle loro sedi;
2. svitare gli ugelli,
servendosi di una chiave a
tubo da 7 mm (vedi figura),
e sostituirli con quelli adatti al nuovo tipo di gas (vedi
tabella Caratteristiche bruciatori e ugelli);
3. rimettere in posizione tutti i componenti seguendo
le operazioni inverse rispetto alla sequenza di cui sopra.
Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta all’interno o di fianco all’astina del
rubinetto fino a ottenere una piccola fiamma regolare.
! Nel caso di gas naturale, la vite di regolazione dovrà
essere svitata in senso antiorario;
3. verificare che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
! I bruciatori del piano non necessitano di regolazione
dell’aria primaria.
Adattamento del forno

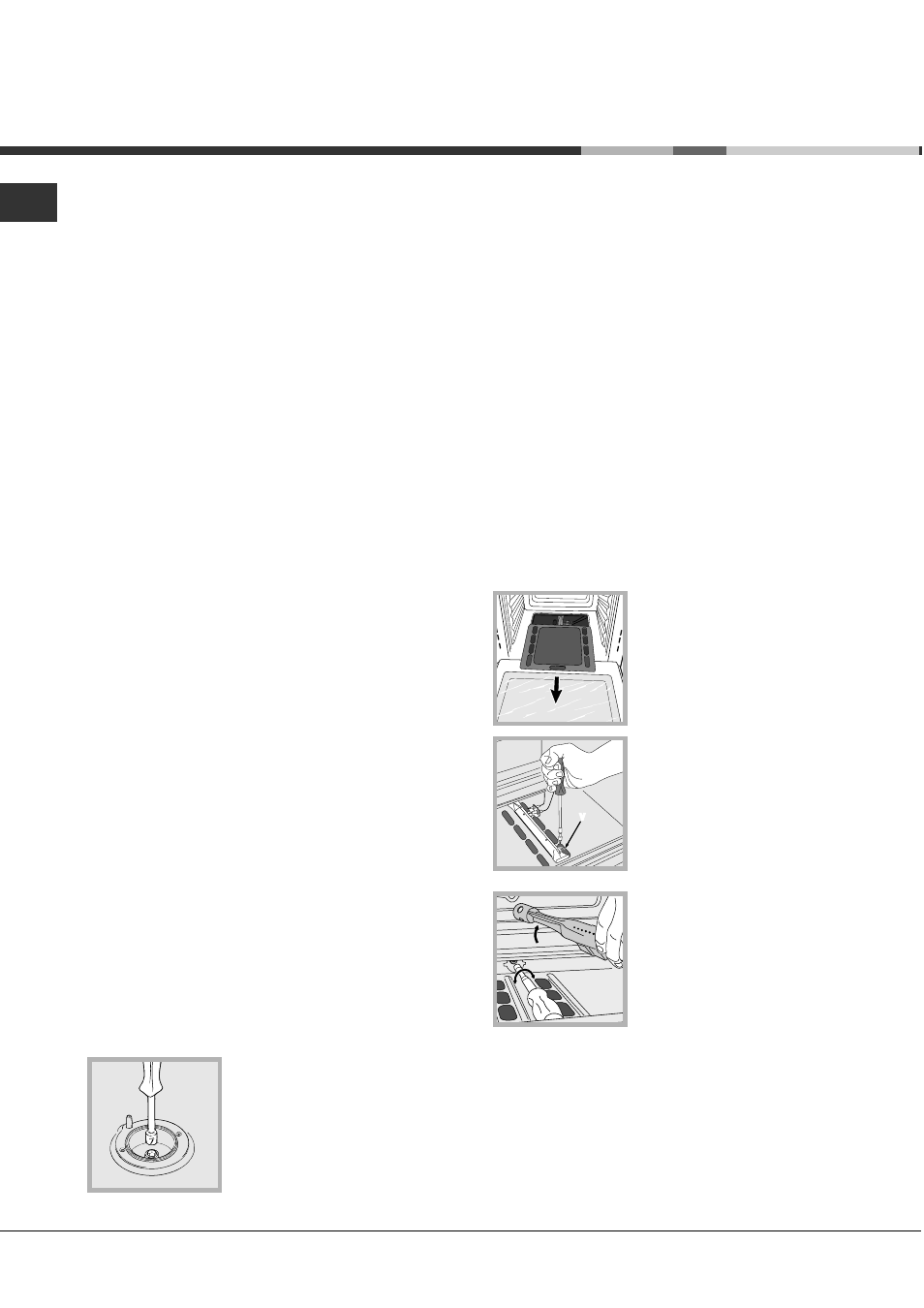

Sostituzione dell’ugello del bruciatore del forno:
1. aprire la porta del forno
completamente;
2. estrarre il fondo forno
scorrevole (vedi figura);
3. svitare la vite di fissaggio
del bruciatore e rimuovere il
bruciatore del forno dopo aver
tolto la vite V;
4. svitare l’ugello del
bruciatore con l’apposita
chiave a tubo per ugelli (vedi
figura) o con una chiave a tubo
di 7 mm e sostituirlo con
quello adatto al nuovo tipo di
gas (vedi tabella Caratteristiche
bruciatori e ugelli).
Regolazione del minimo del bruciatore forno gas:
1. accendere il bruciatore (vedi Avvio e Utilizzo);
2. portare la manopola sulla posizione di minimo (MIN)
dopo averla lasciato per 10 minuti circa in quella di
massimo (MAX);
3. togliere la manopola;
4. agire sulla vite di regolazione posta all’esterno
V
