4
IT
norme UNI-CIG 7141 .
Se una o più di queste condizioni non può essere
rispettata o se la cucina viene installata secondo le
condizioni della classe 2 - sottoclasse 1 (apparecchio
incassato tra due mobili), bisogna ricorrere al tubo
flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi filettati
Verificare che il tubo sia conforme alle norme UNI-
CIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
gomma conformi alla UNI EN 549 .
Per mettere in opera il tubo eliminare il portagomma
presente sull’apparecchio (il raccordo di entrata del
gas all’apparecchio è filettato 1/2 gas maschio
cilindrico).
Effettuare l’allacciamento in modo che la lunghezza
della tubatura non superi i 2 metri di estensione
massima, e assicurarsi che il tubo non venga a
contatto con parti mobili e non sia schiacciato.
Controllo tenuta
A installazione ultimata, controllare la perfetta tenuta
di tutti i raccordi utilizzando una soluzione saponosa e
mai una fiamma.
Adattamento a diversi tipi di gas
È possibile adattare l’apparecchio a un tipo di gas
diverso da quello per il quale è predisposto (indicato
sull’etichetta di taratura sul coperchio).
Adattamento del piano cottura
Sostituzione degli ugelli dei
bruciatori del piano:
1. togliere le griglie e sfilare i
bruciatori dalle loro sedi;

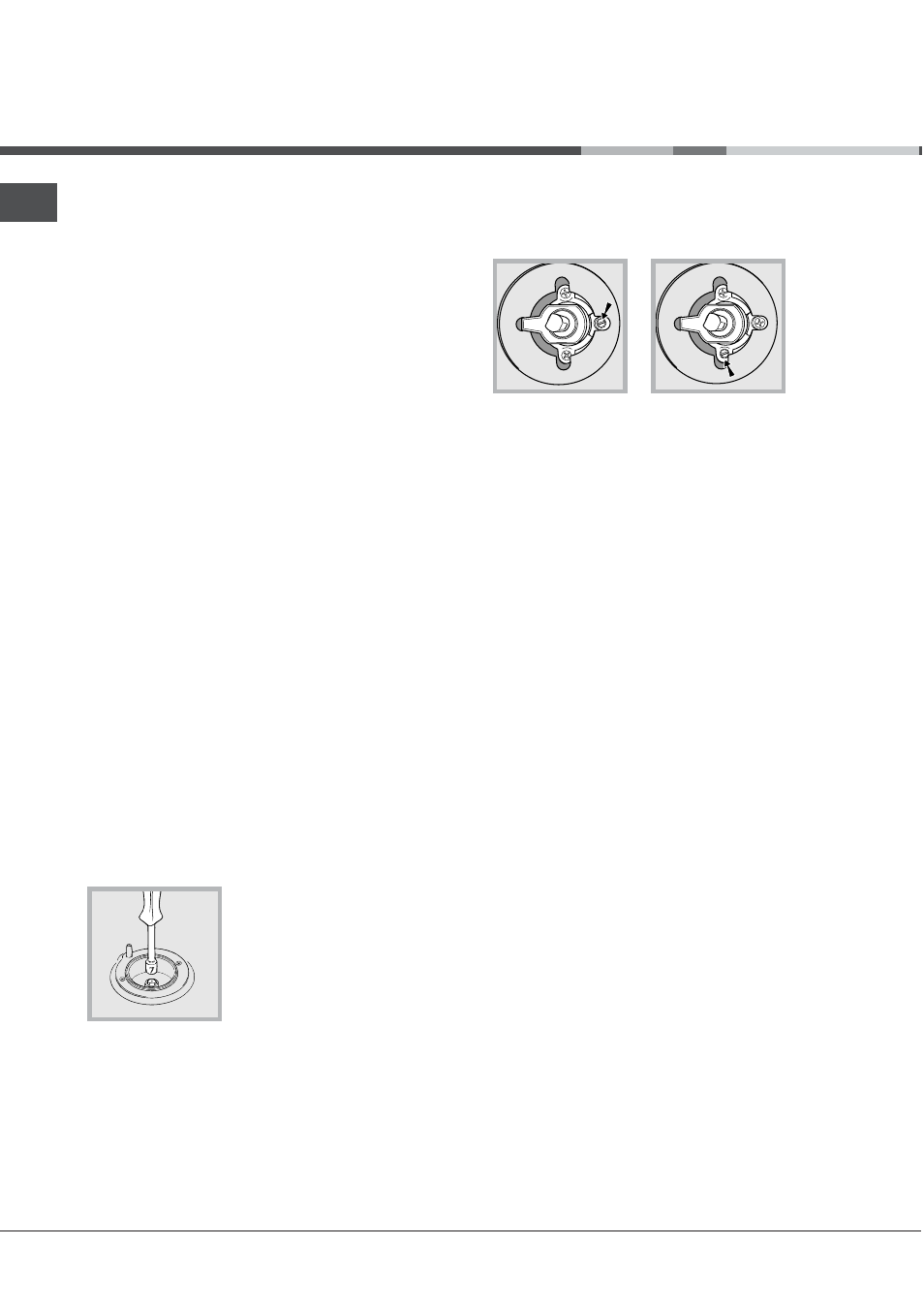

2. svitare gli ugelli, servendosi
di una chiave a tubo da 7 mm
(vedi figura), e sostituirli con
quelli adatti al nuovo tipo di gas (vedi tabella
Caratteristiche bruciatori e ugelli);
3. rimettere in posizione tutti i componenti seguendo
le operazioni inverse rispetto alla sequenza di cui
sopra.
Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta all’interno o di fianco all’astina del
rubinetto fino a ottenere una piccola fiamma regolare.
Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo;
3. verificare che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
I bruciatori del piano non necessitano di regolazione
dell’aria primaria.
Dopo la regolazione con un gas diverso da quello di
collaudo, sostituire la vecchia etichetta di taratura
con quella corrispondente al nuovo gas, reperibile
presso i Centri Assistenza Tecnica Autorizzata.
Qualora la pressione del gas sia diversa (o
variabile) da quella prevista, è necessario installare
sulla tubazione d’ingresso un regolatore di pressione,
secondo le norme EN 88-1 e EN88-2 per i “regolatori
per gas canalizzati”.
