Bendix Commercial Vehicle Systems RE6 RELAY VALVE 3/05 User Manual
Page 9

9

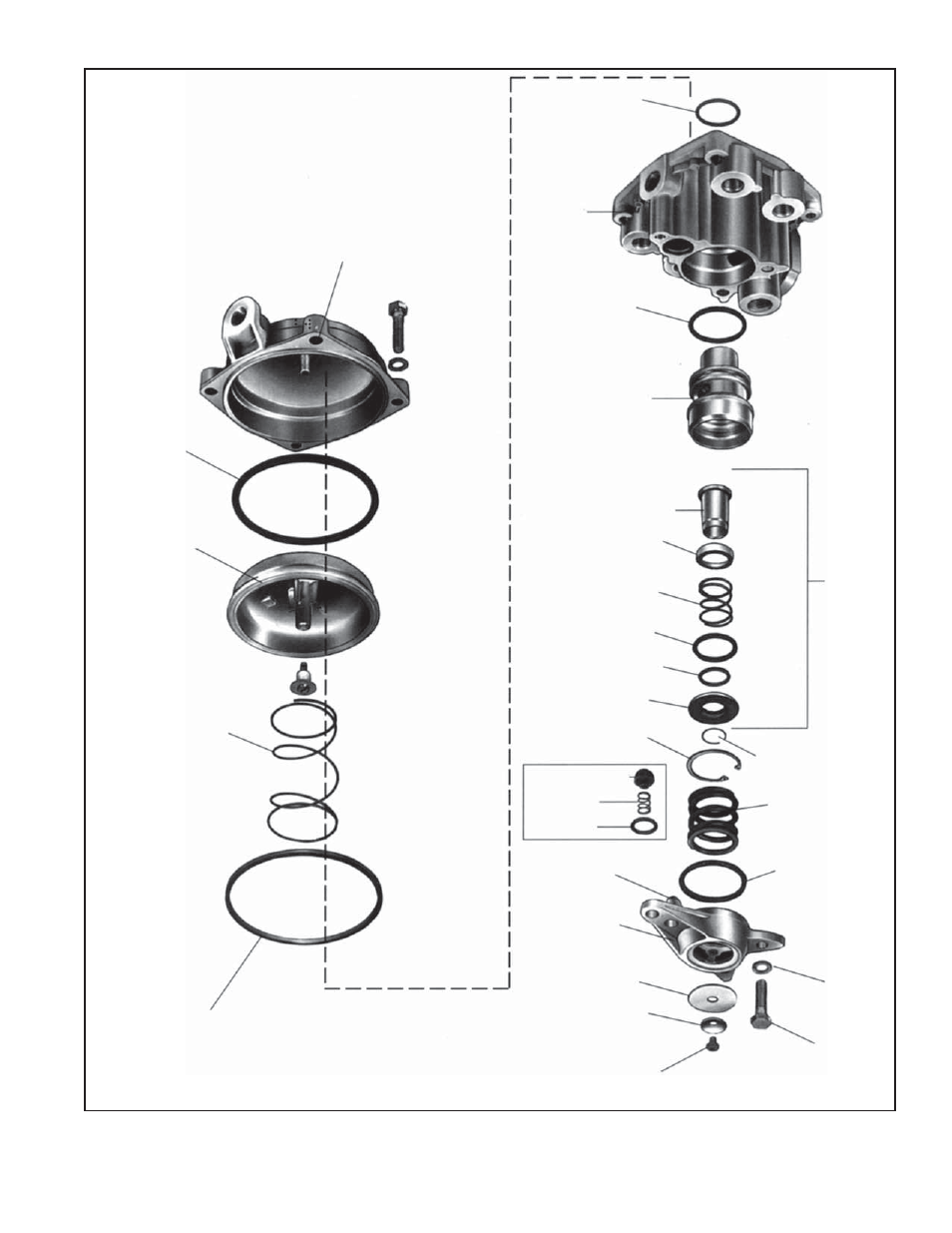

FIGURE 12 EXPLODED VIEW
Note 1: The OE production valve does not have this valve retainer. The maintenance kit includes the retaining ring to hold together
the inlet/exhaust valve. The inlet/exhaust valve comes as one piece in the maintenance kit.
INLET
EXHAUST
VALVE
ASSEMBLY
O-RING (7)
SPRING (5)
SEALING RING (6)
A
O-RING (8)
O-RING (2)
O-RING (13)
O-RING (14)
O-RING (19)
O-RING (21)
SPRING (18)
SPRING (20)
SPRING (12)
CHECK VALVE (17)
SEAT (4)
RELAY PISTON (3)
COVER (1)
EMERGENCY
PISTON (9)
INLET & EXHAUST
VALVE (10)
VALVE RETAINER (11)
VALVE GUIDE (15)
VALVE RETAINER (16)
SEE NOTE 1
LOCKWASHER
(26)
CAP SCREW
(27)
SCREW (25)
WASHER (24)
DIAPHRAGM (23)
EXHAUST
COVER (22)
BODY
CHECK VALVE
POST
