Bell'O WAVS99152 - Manual (Page 11)

11
fig. 7
fig. 7A
fig. 7b
JD1
JD17 JD8
JD6
JD7
JD17

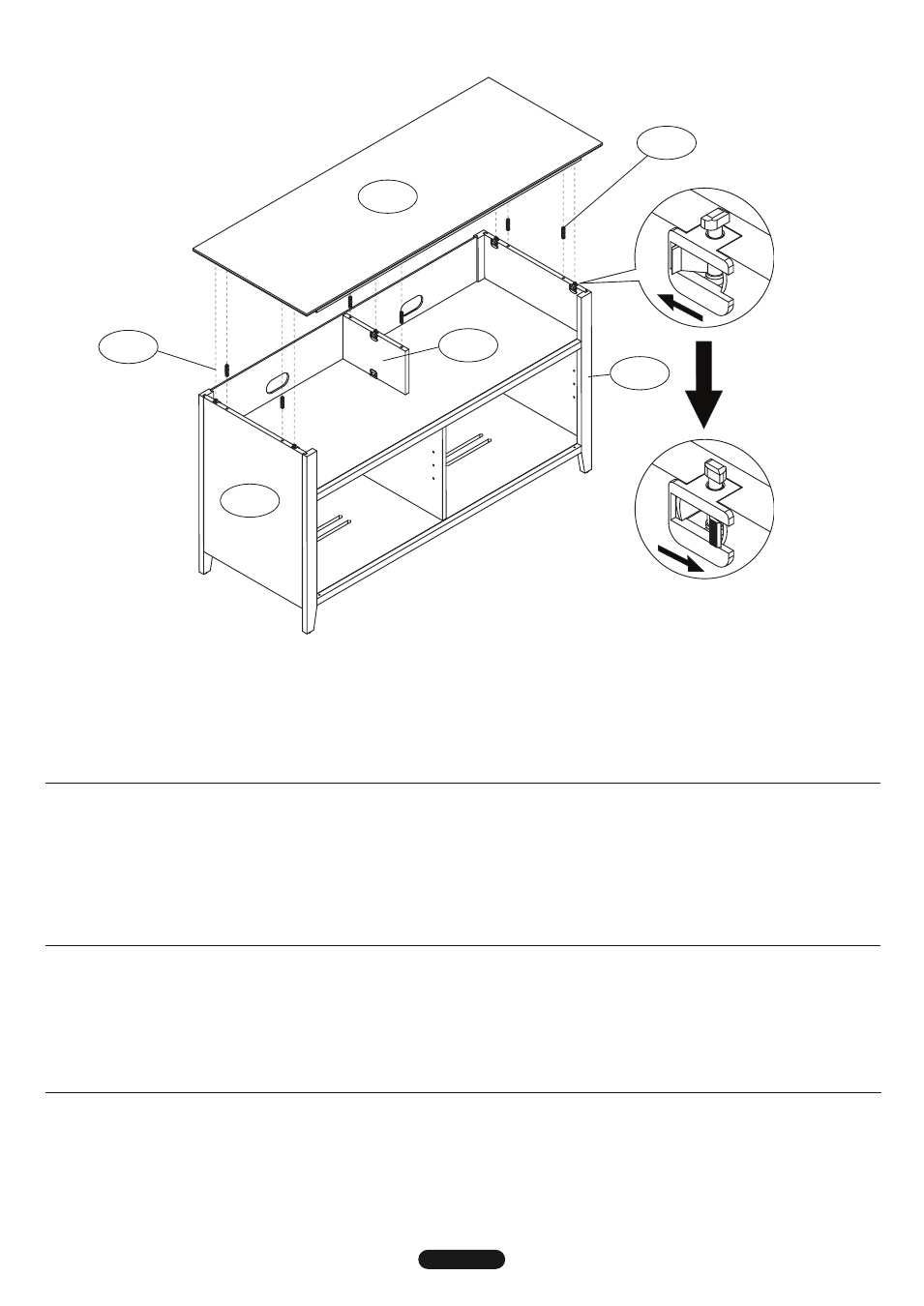

11. With the help of an assistant, carefully plAce the Top shelf (JD1) onto the cabinet assembly. Insert four Wood Dowels (JD17) into the
pre-drilled holes in the top edges of the Left and right side Panels (JD6, JD7), and two more Wood Dowels into the Top shelf support Divider (JD8)
as shown. NOTE (!) : you MAy need to flip the Locking Mechanisms first to correctly position the Locking Posts in order to get the Top
Shelf to fit properly onto the cabinet.
12. Make sure the Top shelf (JD1) is properly in position, and then secure the Top shelf (JD1) by flipping the four Locking Mechanisms in the Left and
right side Panels (JD6, JD7), and also the Locking Mechanism in the Top shelf support Divider (JD8) as shown in Figs 7A and 7B.
!
!
11. Avec l’aide d’une autre personne, poser le plateau supérieur (JD1) avec précaution sur le meuble assemblé. IntroDuIre quatre chevilles en
bois (JD17) dans les trous prépercés du bord supérieur des panneaux latéraux gauche et droit (JD6, JD7) et deux chevilles en bois
supplémentaires dans la cloison de support de plateau supérieur (JD8) comme sur l’illustration. REMARQUE (!) : Il PEUT être nécessaire de
basculer les mécanismes de verrouillage une première fois pour mettre les taquets de verrouillage en position correcte afin de pouvoir
engager le plateau supérieur comme il se doit sur le meuble.
12. s’assurer que le plateau supérieur (JD1) est en position correcte puis fIxer le plateau supérieur (JD1) en basculant les quatre mécanismes de
verrouillage des panneaux latéraux gauche et droit (JD6, JD7), ainsi que le mécanisme de verrouillage de la cloison de support de plateau supé-
rieur (JD8) comme sur les Fig. 7A et 7B.
11. Con la ayuda de un asistente, coloque con cuidado el estante superior (JD1) sobre el gabinete ensamblado. Inserte cuatro clavijas de madera
(JD17) en los orificios pretaladrados de los bordes superiores de los paneles laterales izquierdo y derecho (JD6, JD7) y dos clavijas de madera más en
el divisor de soporte del estante superior (JD8), tal como se muestra. NOTA (¡!): ES POSIBLE que tenga que girar los mecanismos de bloqueo
primero para ubicar correctamente los soportes de bloqueo y lograr que el estante superior calce correctamente en el gabinete.
12. Asegúrese de que el estante superior (JD1) esté colocado correctamente y luego AseGÚrelo girando los cuatro mecanismos de bloqueo de los
paneles laterales izquierdo y derecho (JD6, JD7) y también el mecanismo de bloqueo del divisor de soporte del estante superior (JD8), tal como se
muestra en las figuras 7A y 7B.
11. Вместе с помощником осторожно ПОМЕСТИТЕ верхнюю полку (JD1) на собранную тумбочку. ВСТАВЬТЕ четыре деревянных шипа (JD17)
в уже просверленные отверстия в верхних кромках левой и правой боковых панелей (JD6, JD7) и еще два деревянных шипа в
поддерживающий верхнюю полку разделитель (JD8), как показано на рисунке. ПРИМЕЧАНИЕ (!). МОЖЕТ СЛУЧИТЬСЯ, что вам
понадобится сначала «перевернуть» фиксирующие механизмы для правильной установки фиксирующих держателей,
чтобы верхняя полка была надлежащим образом установлена на тумбочке.
12. Убедитесь, что верхняя полка (JD1) установлена правильно, а затем ЗАКРЕПИТЕ верхнюю полку (JD1), защелкнув четыре
фиксирующих механизма на левой и правой боковых панелях (JD6, JD7), а также фиксирующий механизм на поддерживающем
верхнюю полку разделителе (JD8), как показано на Рис. 7А и 7В.
