Bell'O TPC2133 - Manual (Page 22)

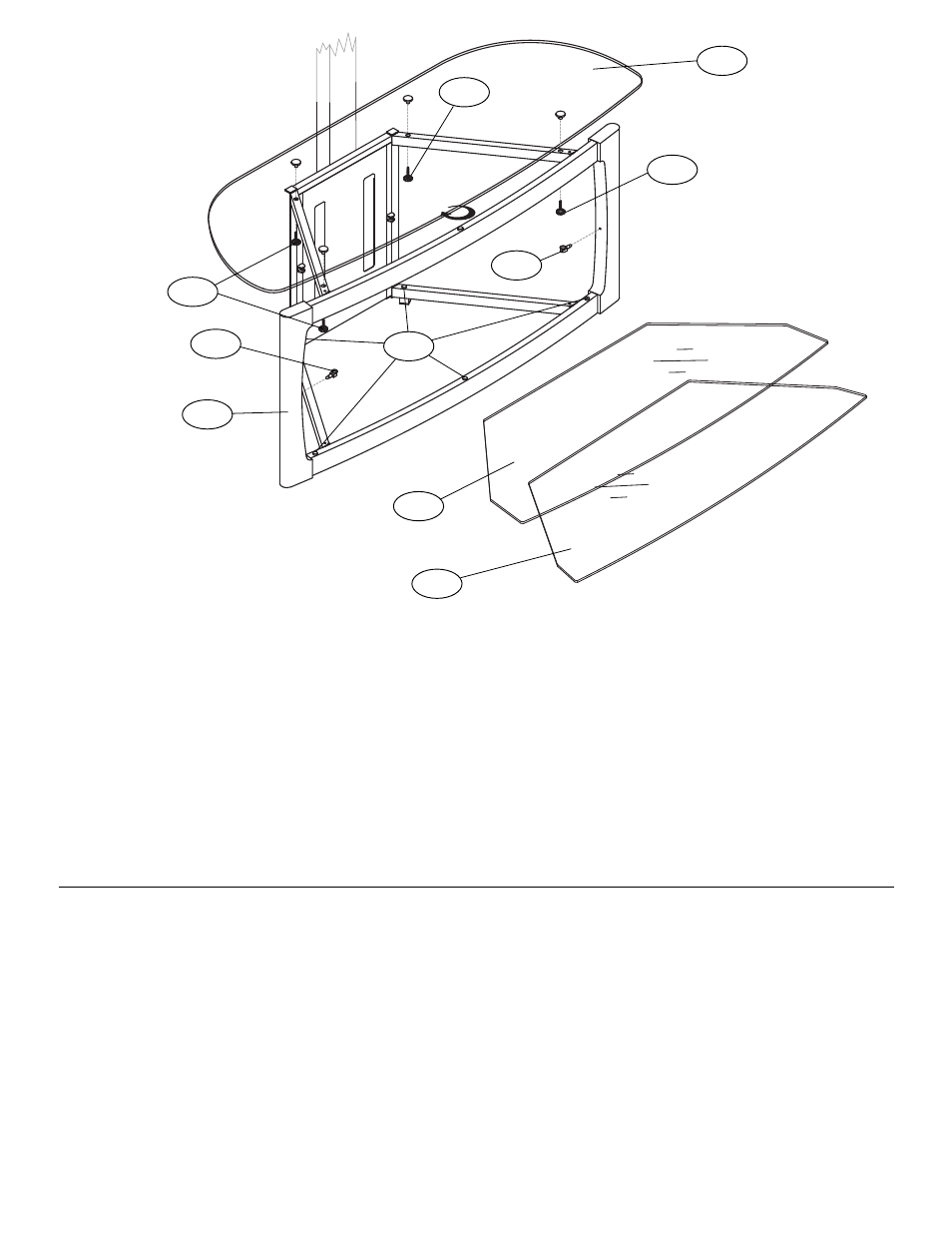

Fig. 4-2
M6
M7
M8
M16
M15
M1
M16
!
M15 M14
M16
4-2. Con cuidado INSTALE el estante de vidrio superior (M8) como se muestra más arriba. Asegúrese de que los postes plateados debajo del estante
superior de vidrio estén debidamente insertado en los orificios en la barra de soporte del estante superior (M1). SUJETE el estante superior de
vidrio a la barra de soporte con cuatro perillas giratorias de 27 mm (M16) como se indica. TENGA CUIDADO DE NO AJUSTAR EN EXCESO.
4-3. ATORNILLE dos sostenes (M15) para los soportes del estante del medio en los orificios pretaladrados en los costados del panel frontal (M1).
ASEGÚRESE de que las almohadillas de goma para vidrio en los postes miren hacia ARRIBA antes de intentar colocar el estante intermedio.
4-4. COLOQUE cinco almohadillas para vidrio (M14), distribuidas uniformemente, a lo largo del borde superior de la barra de soporte del estante
inferior (M1). COLOQUE tres en la parte delantera, y dos en la parte trasera de la barra.
4-5. Con cuidado COLOQUE el estante inferior de vidrio (M6) apoyando el estante sobre las almohadillas para vidrio (M14).
4-6. Con cuidado COLOQUE el estante intermedio de vidrio (M7) deslizando el estante hacia atrás sobre los ganchos de soporte en la parte posterior
de la unidad del marco (M1), y apoyándolo sobre los postes de soporte del estante (M15). Asegúrese de haber insertado adecuadamente el
estante de vidrio del medio en los ganchos del estante, y ajuste los tornillos pequeños ubicados debajo del gancho para asegurar el estante en su
lugar. ASEGÚRESE DE NO AJUSTAR LOS TORNILLOS DEMASIADO.
NOTA (!): Encima del borde frontal superior del marco del panel frontal (M1) hay un pata niveladora ajustable. GÍRELAS para ajustar. ASEGÚRESE
SIEMPRE DE QUE LA BASE Y LOS ESTANTES ESTÉN NIVELADOS Y BIEN APOYADOS ANTES DE INTENTAR COLOCAR ALGÚN
COMPONENTE SOBRE ELLOS.
4-2. Осторожно УСТАНОВИТЕ верхнюю стеклянную полку (M8), как показано на рисунке выше. Убедитесь в том, что серебряные штыри,
расположенные на нижней стороне верхней стеклянной полки, правильно вставлены в отверстия на опорной планке верхней полки (M1).
ПРИКРЕПИТЕ верхнюю стеклянную полку к опорной планке с помощью четырех небольших регулировочных винтов 27 mm (M16), как
показано на рисунке. БУДЬТЕ ОСТОРОЖНЫ, НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ ТУГО.
4-3. ВКРУТИТЕ 2 опорных штыря (M15) в просверленные отверстия по бокам передней рамы (M1). Прежде чем устанавливать среднюю
стеклянную полку, УБЕДИТЕСЬ в том, что резиновые прокладки для стекла, расположенные на опорных штырях, направлены ВВЕРХ.
4-4. ПОМЕСТИТЕ 5 мягких прокладок для стекла (M14), распределив их равномерно вдоль верхней грани опорной планки нижней полки (M1).
ПОЛОЖИТЕ 3 прокладки с передней стороны планки и 2 с задней стороны.
4-5. Осторожно ВСТАВЬТЕ нижнюю стеклянную полку (M6), опустив ее на прокладки для стекла (M14).
4-6. Осторожно УСТАНОВИТЕ среднюю стеклянную полку (M7) на свое место, задвинув ее поддержки в специальный выступ на внутренней
стороне рамочной сборной конструкции (M1) и опустив полку на опорные штыри (M15). Убедитесь в том, что средняя стеклянная полка
правильно вставлена в держатели, и затяните небольшой винт под держателем для надежного закрепления полки. БУДЬТЕ осторожны,
не затягивайте винты слишком туго.
ПРИМЕЧАНИЕ (!): на верхней передней грани передней рамы (M1) имеется регулируемая прокладка для стекла. ОТРЕГУЛИРУЙТЕ эту
регулируемую прокладку для стекла, повернув ее в нужное положение. Прежде чем ставить на подставку и на полки
какие-либо компоненты аппаратуры, обязательно убедитесь в том, что все полки выровнены в
горизонтальном положении и надежно закреплены.
