4. coloQue las almohadillas para vidrio (4) a lo largo de la barra de soporte del estante inferior, sobre la parte trasera del marco
inferior.
5. coloQue con cuIDADo el estante superior (F) sobre la parte superior de las patas y el soporte del Cms ® Inserte los discos
plateados en los orificios.
6. desde abajo, AseGure el estante superior con pernos de 15 mm (3) en la parte inferior de los discos plateados.
no los AJuste DemAsIADo.
7. Inserte con cuIDADo el estante del medio (G) a través de los sujetadores del soporte del estante con el orificio pequeño del
vidrio orientado hacia atrás. Inserte la clavija de fijación del estante con forma de t (5) a través del orificio de la parte de atrás
del estante de vidrio y la barra de soporte del estante del panel del Cms ® .
notA: Esta clavija de fijación con forma de T ayudará a mantener el estante en la posición correcta y a evitar que se mueva
por accidente.
8. Inserte los tornillos m8 (6) en los sujetadores del soporte del estante y AJÚstelos para asegurar el estante y evitar el
movimiento accidental. no los AJuste demAsiAdo.
9. coloQue con cuIDADo el estante inferior (H) sobre la barra de soporte y el marco de dicho estante.

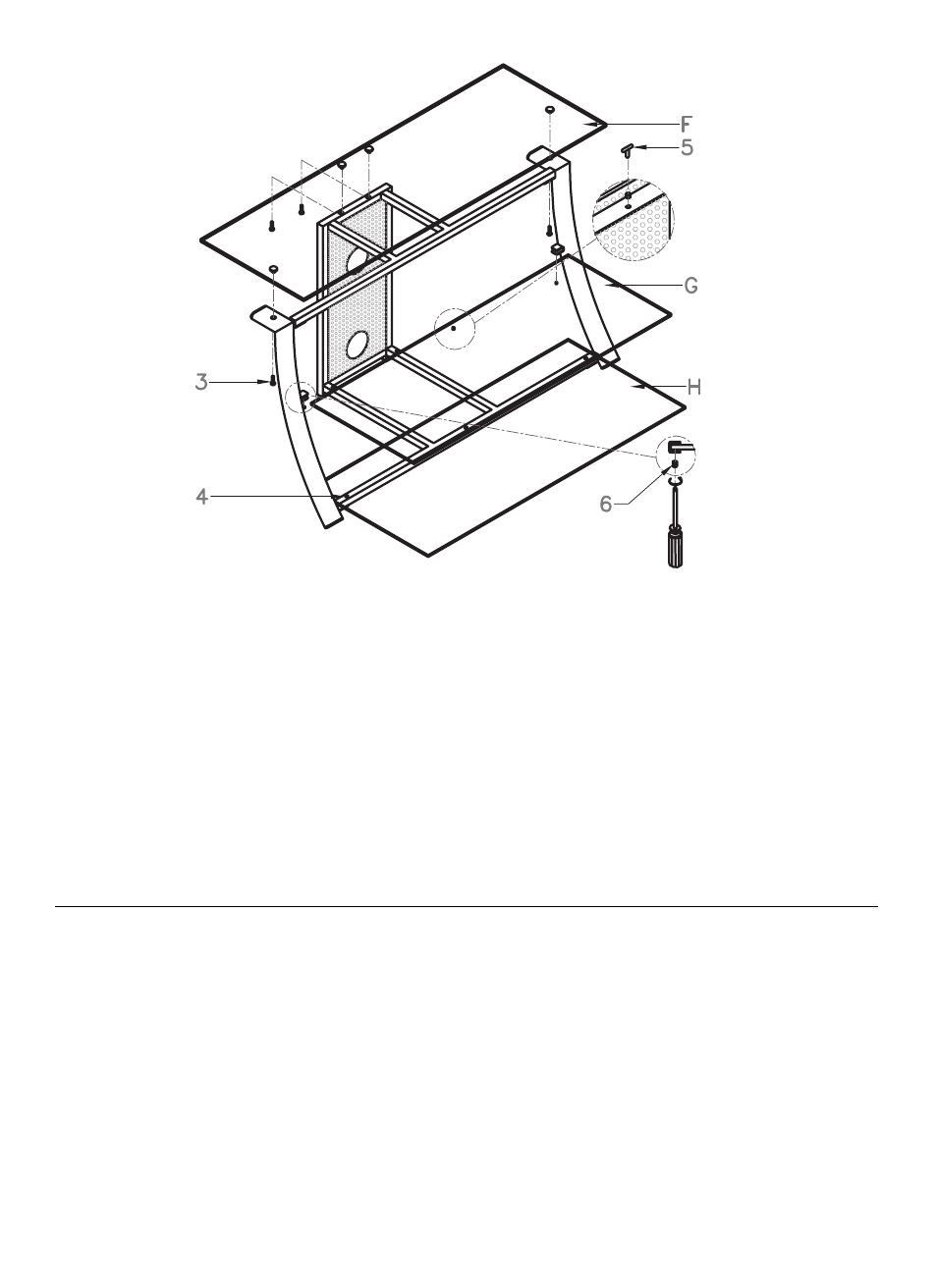

Fig. 3
4. поМестИте прокладки для стекла (4) вдоль опорной планки нижней полки и на заднюю грань нижней рамы.
5. остороЖно поМестИте верхнюю полку (F) поверх ножек и рамы системы CMS
® и ВстАВЬте серебряные диски в
отверстия.
6. ЗАкрепИте верхнюю полку с помощью болтов длиной 15 мм (3), вкручивая их снизу в серебряные диски.
не ЗАтяГИВАЙте сЛИШкоМ туГо.
7. остороЖно ВстАВЬте среднюю полку (G) в держатели полки так, чтобы небольшое отверстие в стекле
находилось в задней части конструкции. ВстАВЬте т-образный штырь-фиксатор (5) в отверстие, расположенное в задней
части стеклянной полки и на опорной планке панели CMS ® .
прИМеЧАнИе. Этот Т-образный штырь-фиксатор поможет удержать полку в правильном положении и
предотвратить случайное перемещение полки.
8. ВстАВЬте винты (6) в держатели для полок и поЛностЬЮ ЗАтянИте для закрепления полки и предотвращения ее
случайного перемещения. Не затЯГиваЙте слиШкоМ туГо.
9. остороЖно поМестИте нижнюю полку (H) на опорную планку и раму нижней полки.
