Fig. 3 – Bell'O PVS4257 User Manual

Page 6

6. AttAch the rear CMs

(Cable Management system) Panel (yF14) to the top and bottom rear support Bars (yF13), and

secure the Panel using four 12 mm screws (yF3) as shown. Tighten, but be careful not to overtighten!

7. AttAch the shelf support Clips (yF4) to the right and left Metal side Frames (yF11, yF12). Tighten, but be careful not to

overtighten! (NOTE: MAKE SURE the small screw in each Clip is in a downward position, and unscrewed enough to allow

for the shelf to enter into the clip.)

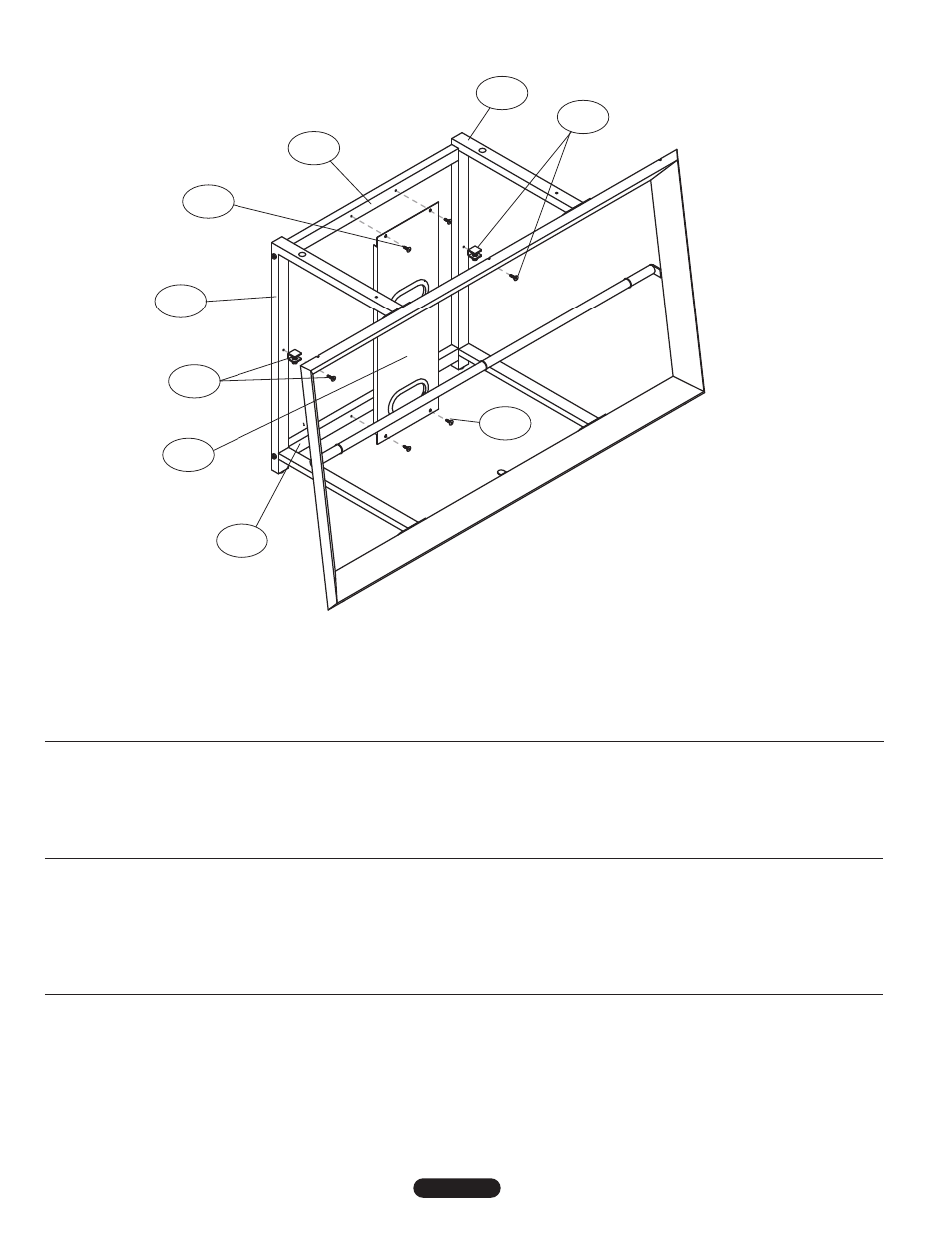

Fig. 3

yF4

yF13

yF3

yF14

yF11

yF12

yF4

6. AttAcher le panneau passe-fil CMs

arrière (yF14) aux barres de support supérieure et inférieure (yF13) et FIXer le panneau

à l'aide de quatre vis de 12 mm (yF3) comme sur l'illustration. serrer, mais en veillant à ne pas forcer.

7. AttAcher les clips de soutien de plateau (yF4) aux cadres métalliques droit et gauche (yF11, yF12). Serrer, mais en veillant à

ne pas forcer. (REMARQUE : S'ASSURER que la petite vis dans chaque clip est tournée vers le bas et suffisamment

dévissée pour permettre d'engager le plateau dans le clip.)

6. FIJe el panel trasero del CMs

(sistema de administración de cables) (yF14) a las barras de soporte traseras superior e inferior

(yF13) y AseGure el panel con cuatro tornillos de 12 mm (yF3), tal como se muestra. Apriete, pero tenga cuidado de no

apretarlos demasiado.

7. FIJe los sujetadores del soporte para el estante (yF4) a los marcos metálicos laterales derecho e izquierdo (yF11, yF12). Apriete,

pero tenga cuidado de no apretarlos demasiado. (NOTA: ASEGÚRESE de que el tornillo pequeño de cada sujetador esté

en posición hacia abajo y lo suficientemente desatornillado para permitir que el estante entre en el sujetador).

6. ПРИКРЕПИТЕ заднюю панель (yF14) системы укладки кабелей (CMs

) к верхней и нижней опорным рейкам (yF13) и

закрепите панель, используя четыре 12-мм винта (yF3), как показано на рисунке выше.

Затяните, но будьте осторожны: не затягивайте винты слишком сильно!

7. ПРИКРЕПИТЕ поддерживающие полку зажимы (yF4) к правой и левой боковым металлическим рамам (yF11, yF12).

Затяните, но будьте осторожны: не затягивайте винты слишком сильно! (ПРИМЕЧАНИЕ. УБЕДИТЕСЬ,

что маленький винт в каждом зажиме находится внизу и ввинчен не до конца, чтобы полку можно было

вставить в этот зажим.)
