VELOCIDAD VARIABLE CONTROLADA POR GATILLO
La herramienta está equipada con un interruptor gatillo
de velocidad variable. La velocidad de la herramienta se
puede controlar desde las “Revoluciones por minuto”
mínimas hasta las “Revoluciones por minuto”
máximas indicadas en la placa del fabricante por medio
de la presión que usted ejerce sobre el gatillo. Ejerza más
presión para aumentar la velocidad y disminuya la
presión para reducir la velocidad (Fig. 1).
BOTON DE “FIJACION EN ON”
La herramienta también esta equipada con un botón de
“Fijación en ON” ubicado en el lado izquierdo del mango
gatillo, el cual permite un funcionamiento continuo a
RPM máximas sin tener que mantener apretado el gatillo
(Fig. 1).
PARA FIJAR EL INTERRUPTOR EN LA POSICION ON:
apriete el gatillo, oprima el botón y suelte el gatillo.
PARA DESBLOQUEAR EL INTERRUPTOR: apriete el
gatillo y suéltelo sin oprimir el botón de “Fijación en ON”.
Si se oprime continuamente el
botón de “Fijación en ON”, no se
puede soltar el gatillo.
PALANCA DEL INTERRUPTOR DE INVERSIÓN
La palanca del interruptor de inversión está ubicada
encima del gatillo y se utiliza para invertir la rotación de
la broca.
Para utilizar el taladro en rotación de “Avance”, mueva la
palanca hacia el lado izquierdo de la herramienta. Para la
rotación en sentido “Inverso”, mueva la palanca hacia el
lado derecho de la herramienta.
No cambie el sentido de giro
hasta que la herramienta se
haya detenido por completo. El cambio durante el
giro del mandril puede causar daños a la herramienta.
DIAL DE VELOCIDAD VARIABLE
Este dispositivo le permite a usted prefijar el gatillo a las
velocidades deseadas por medio de la rotación del dial
sobre el gatillo. No importa cual sea la presión ejercida
sobre el gatillo, la herramienta no funcionará más rápido
que la velocidad máxima prefijada. Usted puede cambiar
la velocidad máxima prefijada simplemente girando el
dial de ajuste 5 hasta una posición de mayor o menor
velocidad.
SELECCIÓN DE CAMBIO DE ENGRANAJES
Selección de engranajes: La selección adecuada de
engranajes está directamente relacionada con la
velocidad y el par motor requeridos para los distintos
trabajos. Hay que adherirse a lo siguiente al seleccionar
el engranaje adecuado:
Velocidad 1 = velocidad baja con par motor alto
Velocidad 2 = velocidad alta con par motor bajo
Cambio de engranajes: Cambie la posición de los
engranajes únicamente cuando el motor se encuentra
completamente detenido. Para cambiar de engranajes,
gire la palanca de selección de engranajes. Si usted tiene
dificultades cambiando de un engranaje a otro, gire el
mandril a mano hasta que los engranajes se acoplen.
MANGO AUXILIAR
El mango auxiliar proporcionará control adicional, apoyo
y guía para el taladro. El mango es ajustable a cualquier
posición alrededor de la montura del collarín del mango
de 360˚.
Instalación del mango lateral: Deslice el mango sobre la
montura del collarín del mango. Apriete firmemente el
botón de mariposa (A).
CALIBRE DE PROFUNDIDAD
La profundidad de perforación se puede prefijar y/o
repetir utilizando el calibre de profundidad.
Ajuste de profundidad: Después de instalar el mango
auxiliar, deslice el calibre de profundidad hasta la
profundidad deseada y apriete firmemente el botón de
mariposa (B).
-25-
Instrucciones de funcionamiento
COLOCACION DE LA BROCA
Para brocas pequeñas, abra las mordazas lo suficiente
para introducir la broca hasta las estrías. Para brocas
grandes, introduzca la broca hasta donde se pueda.
Centre la broca a medida que vaya cerrando las
mordazas a mano. Esto coloca la broca adecuadamente,
proporcionando un contacto máximo entre las mordazas
del mandril y el cuerpo de la broca.
Para apretar el mandril, introduzca sucesivamente la
llave en cada uno de los tres agujeros para llave y
apriete firmemente girando en el sentido de las agujas
del reloj. El mandril se puede soltar usando un solo
agujero (Fig. 2).
ADVERTENCIA !
PRECAUCION !

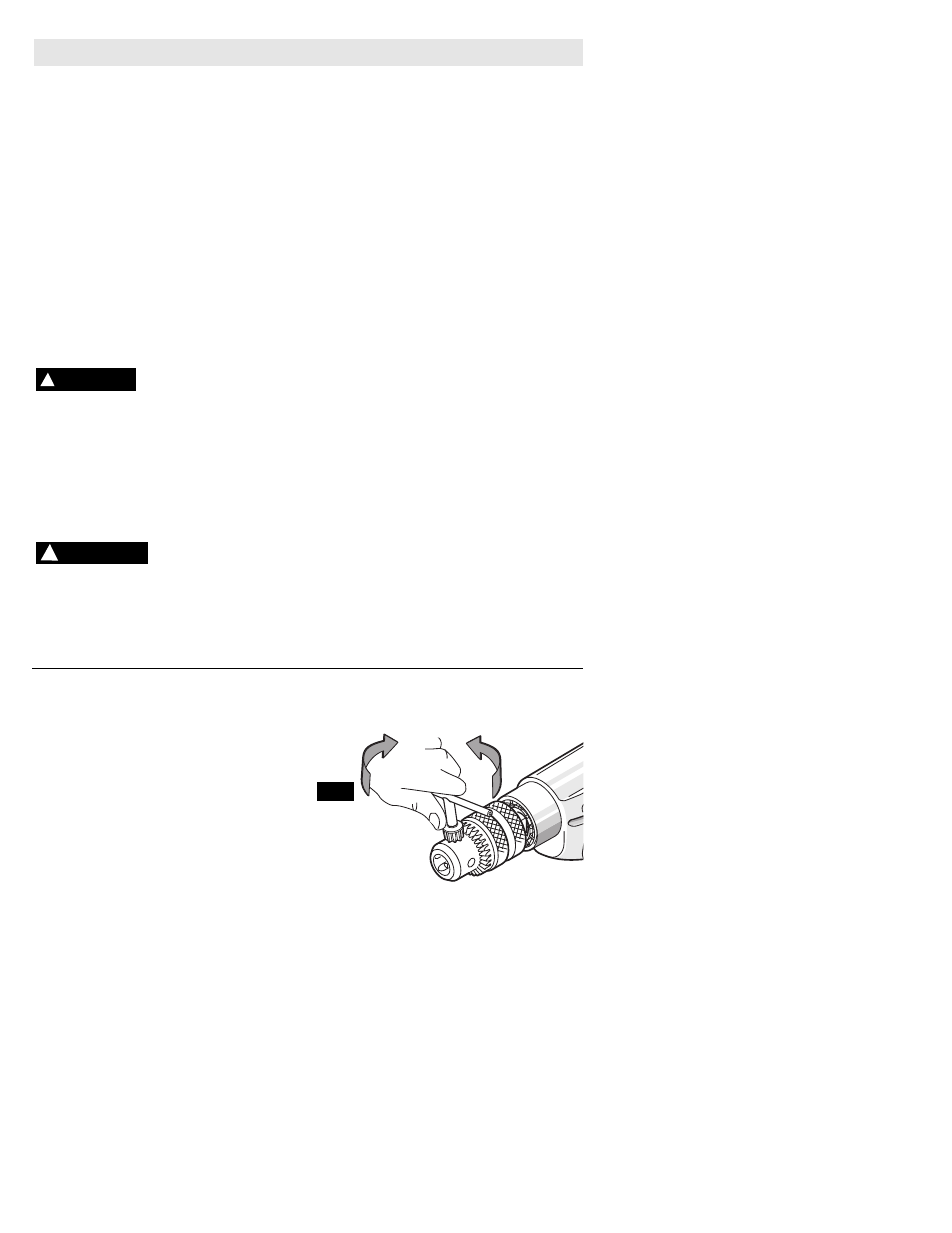

FIG. 2
Sentido de las
agujas del
reloj
Sentido
contrario al de
las agujas del
