Wood’s Powr-Grip N4950TS - Manual (Page 3)

N4000TS
N4950TS
INSTRUCTIONS
Modèles
N4000TS et N4950TS
CARACTÉRISTIQUES TECHNIQUES
Description des produits
Les ventouses à main au diamètre nominal de 8 po [20 cm] utilisent du vide pour
soulever et transporter des charges, de la manière suivante : une pompe manuelle
extrait de l’air d’entre le disque en caoutchouc et la surface de contact ; une ligne
rouge sur le piston de la pompe sert d’un indicateur de vide ; une soupape de
retenue permet que l’utilisateur pompe la ventouse de nouveau sans l'enlever de la
surface de contact ; et un mécanisme de dégagement permet que la ventouse se
détache complètement.
Capacité de charge maximale
75 livres [34 kg] par ventouse. La Capacité de charge maximale comprend un
coefficient de sécurité de 3:1 et nécessite les conditions suivantes : une adhérence
sur des surfaces qui sont plates, nettes, lisses et non poreuses ; un niveau de vide
minimal de 17½ po Hg [-59 kPa] ; et un coefficient de friction de 1. Ce calcul est
basé sur des épreuves des ventouses à main nouvelles qui sont attachées sur la
surface horizontale supérieure des objets statiques dans des conditions idéales.
Beaucoup de facteurs peuvent réduire la capacité, tels que : l'action de soulever
une charge quand la ventouse est attachée sur une surface verticale ou inclinée;
ou l'action de soulever une charge qui exerce de la force de levier sur la ventouse.
Voyez www.powrgrip.com pour obtenir des renseignements supplémentaires.
Conditions de la charge
La conception de cette ventouse à main permet un usage avec des charges aux
surfaces lisses ou texturées, toutes les deux ; néanmoins, il est possible que
la variation extrême de certaines surfaces puisse empêcher que la ventouse
adhère (voyez MODE D'EMPLOI). Il faut que la surface de contact de la charge
soit relativement plate (pas incurvée), non poreuse et nette. Des liquides ou des
impuretés peuvent réduire la résistance contre glisser.
Conditions de l'environnement
On peut utiliser la ventouse à des températures de 10° à 120° Fahrenheit [-12° à
49° Celsius] ; cependant, il est vraisemblable que l'action d'attacher la ventouse
à des surfaces irrégulières devient de plus en plus difficile à mesure que la
température diminue, dы а une diminution de la flexibilité de la face de la ventouse.
De plus, il est possible que l'indicateur à la ligne rouge ne fonctionne pas de façon
fiable à des altitudes qui dépassent 5000 pieds [1524 mètres] ; voyez Révision.
MODE D'EMPLOI
Attacher
1) Disposez la ventouse à main sur la surface de contact afin que la ligne rouge
soit visible si elle apparaît pendant que vous soulevez la charge. ATTENTION :
essayez la ventouse sur des surfaces de charge avec des couleurs claires ou
des revêtements mous, pour vous assurer qu'elle ne fasse pas des taches ou
des difformités.
2) Appuyez sur la ventouse avec de la force suffisante pour obtenir une étanchéité
continue entre les bords d'étanchéité et la surface de contact de la charge.
ATTENTION : assurez-vous que la charge soit supportée pour éviter une fracture
lorsque vous exercez de la force à la ventouse.
3) Pompez le piston jusqu'à ce que la ventouse soit complètement attachée.
Quand la ligne rouge est cachée, le vide est suffisant pour soulever.
ATTENTION : ne laissez pas la ventouse attachée de longtemps à une
surface irrégulière, puisque ceci pourrait déformer la face de la ventouse, et ainsi
compliquer ou empêcher toute tentative subséquente d'attacher la ventouse.
4) Examinez le piston fréquemment pour vérifier que la ventouse demeure
solidement attachée. Si la ligne rouge apparaît pendant que vous soulevez,
déposez la charge par terre immédiatement et pompez le piston jusqu'à ce que
la ligne rouge soit cachée de nouveau (voyez AVERTISSEMENTS).
Dégager
1) Posez la charge sur un support solide.
2) Appuyez sur le levier de dégagement jusqu'à ce que la ventouse se détache
complètement. ATTENTION : enlevez la ventouse quand elle n'est pas
employée.
ENTRETIEN
Révision
Puisque le vieillissement et l'usure réduisent la capacité du disque en
caoutchouc, on doit le remplacer au moins tous les 2 ans ou à n'importe quel
moment qu'on trouve des dommages (voyez Inspection).
Si la ventouse à main ne fonctionne pas normalement, il se peut que la face de la
ventouse soit salie ou que la ventouse demande de la révision. Pour commencer,
nettoyez la face de la ventouse d'après les directives ci-dessous. Si le problème
persiste, mettez-vous en contact avec un distributeur autorisé ou visitez
www.powrgrip.com pour obtenir de l'assistance.
Nettoyage
1) Extrayez le filtre à air de la face de la ventouse.
2) Utilisez une éponge nette ou un chiffon net et peluche-libre pour appliquer
de l'eau savonneuse ou un autre produit de nettoyage doux sur la face de la
ventouse ; voyez les AVERTISSEMENTS et www.powrgrip.com pour obtenir
des renseignements supplémentaires. ATTENTION : pour empêcher que
du liquide contamine la pompe, tenez en dessous la face de la ventouse
ou couvrez le trou de succion dans la cavité de filtre.
3) Essuyez tout résidu de la face de la ventouse.
4) Permettez que la ventouse se sèche et remettez le filtre à air en place.
Inspection
Examinez et testez la ventouse régulièrement pour vérifier qu'elle n'ait pas les
problèmes suivants :
• des coupes ou des dégâts aux bords d'étanchéité qui font partie du disque en
caoutchouc.
• des fentes ou des bosses dans la poignée ou dans la pompe.
• le ligne rouge apparaît de nouveau peu après d'attacher la ventouse.
• l'action de la pompe montre une lenteur ou des changements dramatiques.
• une dureté extérieur excessive ou un raideur du disque en caoutchouc.
• la face de la ventouse manque le filtre à air.
Rectifiez tout problème avant d'employer la ventouse (voyez Révision).
Emmagasinage
Emmagasinez la ventouse nette et sèche dans son boîtier protecteur de
transport.
AVERTISSEMENTS
Si on néglige de se conformer aux AVERTISSEMENTS, il est possible que cela
abîme la ventouse ou la charge, ou occasionne des blessures à l'utilisateur.
• N'utilisez pas la ventouse pour soulever des charges qui dépassent
la Capacité de charge maximale ou la capacité effective (voyez
CARACTÉRISTIQUES TECHNIQUES).
• N'utilisez pas la ventouse pour supporter des personnes.
• Ne placez pas la face de la ventouse contre des surfaces qui peuvent abîmer
les bords d'étanchéité.
• Évitez toutes les conditions qui peuvent faire que la ventouse glisse ou se
détache prématurément, telles que : des impuretés, des coupes ou des
rayures en la face de la ventouse ; l'action d'attacher la ventouse à des
matériaux salis ou poreux ; ou l'action d'exercer de la pression contre le bord
de la ventouse.
• N'utilisez pas la ventouse pour soulever quand la ligne rouge est visible. Si
la ligne rouge réapparaît fréquemment, cessez d'utiliser la ventouse et voyez
Révision.
• Ne permettez pas qu'aucune chose empêche le mouvement libre du piston
pendant que la ventouse est attachée.
• Ne bougez pas le levier de dégagement pendant que vous soulevez.
• N’utilisez ni des chimiques caustiques (tels que les dissolvants ou l’essence)
ni des produits non autorisés pour nettoyer ou assouplir le caoutchouc de la
ventouse.

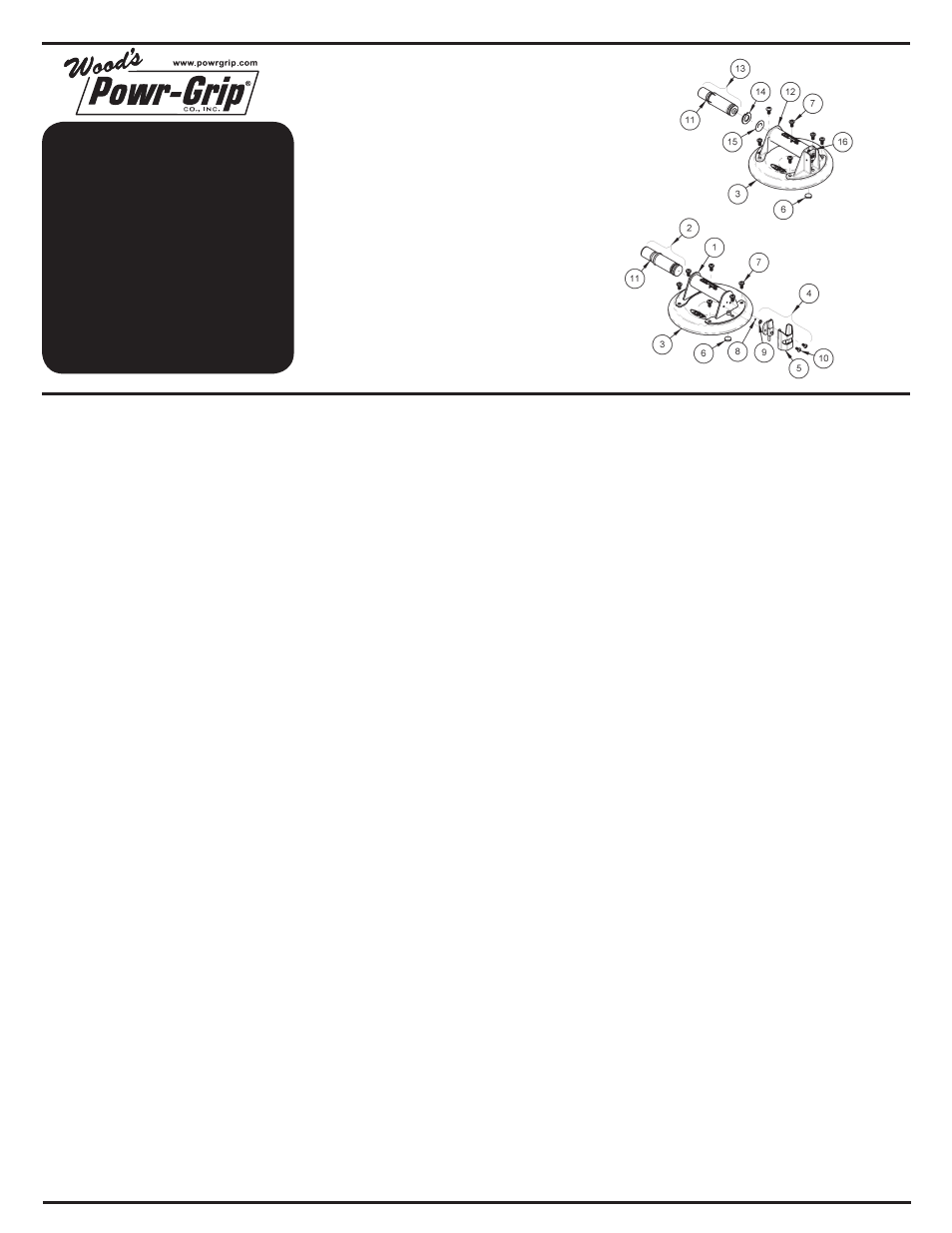

1. 90510 Poignée, métal
2. 90520 Assemblage du piston, métal
3. 49488T Disque à vide, dia. de 20 cm (G0695TS)
4. 90500 Bloc de soupape avec levier de dégagement et protecteur
5. 51506 Protecteur de la soupape
6. 60024 Filtre à air
7. 10002 Vis, 1/4-20 x 1/2 po
8. 61552 Bille de retenue
9. 61514 Joint torique
10. 10008 Vis, 10-32 x 3/8 po
11. Ligne rouge
12. 90151 Assemblage de la poignée / soupape, A.B.S.
13. 90154 Assemblage du piston, A.B.S.
14. 61151 Bague d'agrafage
15. 51100 Soupape de retenue
16. Levier de dégagement
pas montrés
29330 Boîtier, jaune, 204 mm
29334 Boîtier, noir, 204 mm
