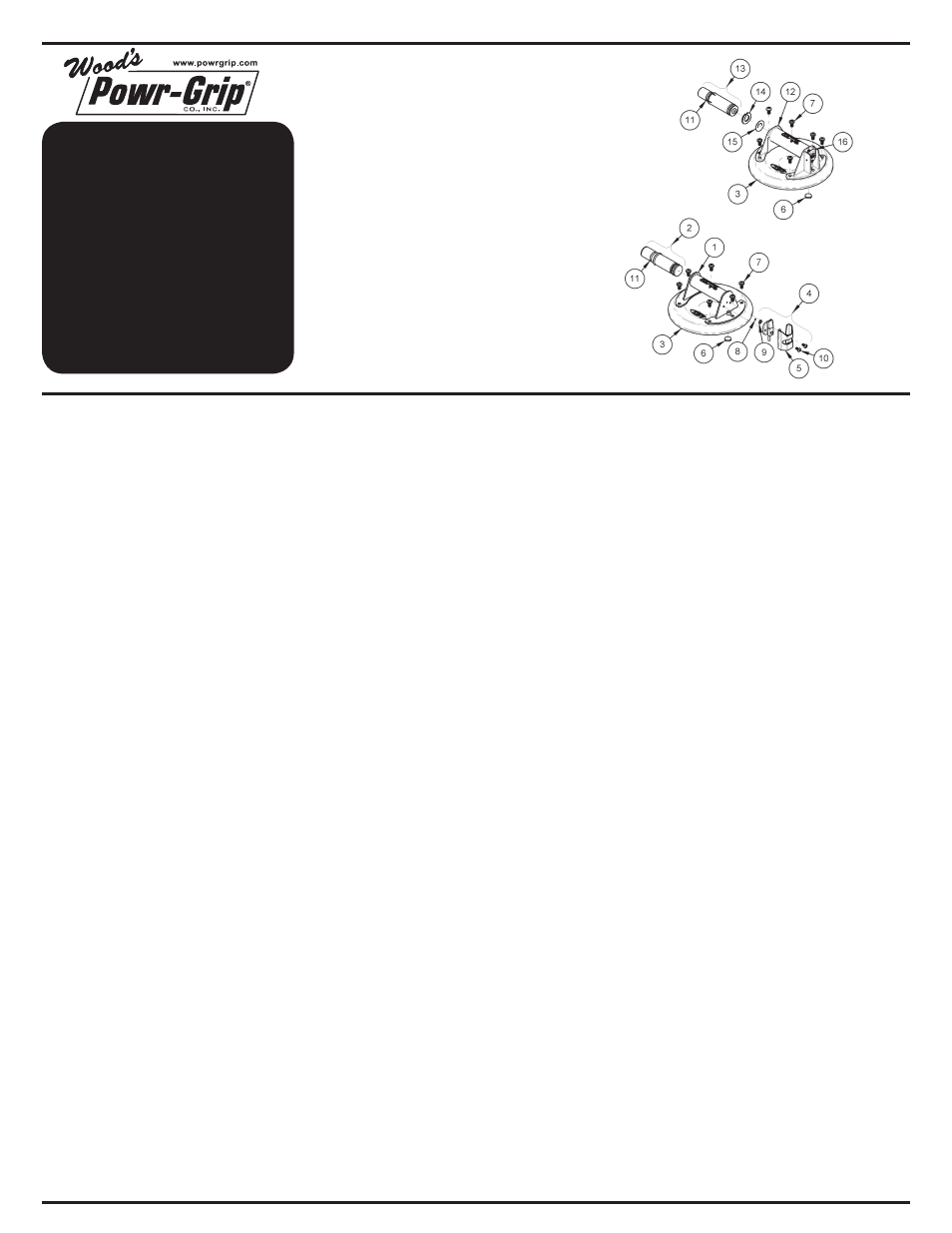

N4000TS
N4950TS
1. 90510 Mango, metal
2. 90520 Conjunto de émbolo, metal
3. 49488T Disco de goma, diá. de 20 cm (G0695TS)
4. 90500 Bloque de válvula con palanca de desprendimiento y protector
5. 51506 Protector de válvula
6. 60024 Filtro de aire
7. 10002 Tornillo, 1/4-20 x 1/2"
8. 61552 Bola de retención
9. 61514 Junta tórica
10. 10008 Tornillo, 10-32 x 3/8"
11. Línea roja
12. 90151 Conjunto de mango y válvula, A.B.S.
13. 90154 Conjunto de émbolo, A.B.S.
14. 61151 Retenedor de válvula
15. 51100 Válvula de retención
16. Palanca de desprendimiento
no se muestran
29330 Estuche, amarillo, 20 cm
29334 Estuche, negro, 20 cm
INSTRUCCIONES
Modelos
N4000TS y N4950TS
CARACTERÍSTICAS TÉCNICAS
Descripción de los productos
Las ventosas de mano con un diámetro nominal de 8" [20 cm] utilizan el vacío para
levantar y llevar las cargas, como se indica a continuación: Una bomba manual
extrae el aire de entre el disco de goma y la superficie de contacto; una línea roja
en el émbolo de la bomba sirve como indicador de vacío; una válvula de retención
permite que el usuario vuelva a bombear la ventosa sin quitarla de la superficie
de contacto; y un mecanismo de desprendimiento permite que la ventosa se
desprenda por completo.
Máxima capacidad de carga
75 lbs [34 kg] por ventosa. La Máxima capacidad de carga incluye un factor de
seguridad de 3:1 y requiere lo siguiente: la adherencia en las superficies que son
planas, limpias, lisas y no porosas; un mínimo nivel de vacío de 17½" Hg [-59
kPa]; y un coeficiente de fricción de 1. Este cálculo se basa en las pruebas de las
ventosas de mano nuevas que están adheridas en la superficie horizontal superior
de los objetos estáticos en las condiciones ideales. Muchos factores pueden
reducir la capacidad, tales como: levantar una carga cuando la ventosa está
adherida en una superficie vertical o inclinada; levantar una carga que ejerce la
fuerza de palanca en la ventosa. Véase www.powrgrip.com para más información.
Condiciones de la carga
Esta ventosa de mano está diseñada para usarse igualmente con las cargas
de superficies lisas y de texturas; en cambio, si una superficie tiene la variación
extrema, es posible que la ventosa no se adhiera (véase FUNCIONAMIENTO).
Se requiere que la superficie de contacto de la carga sea relativamente plana (no
curva), no porosa y limpia. Los líquidos o los contaminantes pueden reducir la
resistencia contra deslizarse.
Condiciones ambientales
Se permite usar la ventosa en las temperaturas desde 10° hasta 120° Fahrenheit
[desde -12° hasta 49° Celsius]; en cambio, el adherir de la ventosa en las
superficies irregulares podría ser más y más difícil conforme disminuye la
temperatura, debido a la disminución de flexibilidad en la cara de la ventosa.
Además, es posible que el indicador con línea roja no funcione fiablemente en las
elevaciones arriba de 5000 pies [1524 metros]; véase Servicio
FUNCIONAMIENTO
Adherir
1) Ponga la ventosa de mano en la superficie de contacto de manera que la línea
roja sea visible si aparece mientras que usted levanta la carga. PRECAUCIÓN:
Pruebe la ventosa en las superficies de colores claros o de revestimientos
delicados, para asegurarse de que no cause ni manchas ni deformidades de la
carga.
2) Apriete la ventosa contra la carga como sea necesario para formar un sello
continuo entre los bordes selladores y la superficie de contacto. PRECAUCIÓN:
Asegúrese que la carga esté soportada para evitar el rompimiento mientras que
la fuerza es aplicada.
3) Bombee el émbolo hasta que la ventosa se adhiere por completo. Cuando la
línea roja está escondida, el vacío es suficiente para levantar. PRECAUCIÓN:
No permita que una ventosa permanezca adherida a una superficie irregular por
un período prolongado, porque esto podría deformar la cara de la ventosa y así
hacer que toda adhesión subsecuente sea difícil o imposible.
4) A menudo revise el émbolo para asegurarse que la ventosa permanezca
totalmente adherida. Si la línea roja aparece mientras que se usa la ventosa
para levantar, ponga la carga en tierra inmediatamente y bombee el émbolo
hasta que la línea roja está escondida de nuevo (véase ADVERTENCIAS).
Desprender
1) Ponga la carga sobre un soporte seguro.
2) Oprima la palanca de desprendimiento hasta que la ventosa se desprende por
completo. PRECAUCIÓN: Quite la ventosa cuando no está en uso.
MANTENIMIENTO
Servicio
Ya que el envejecimiento y el uso reducen la capacidad del disco de goma,
se debe reemplazarlo al menos una vez cada dos años o siempre que se
descubran los daños (véase Inspección).
Si la ventosa de mano no funciona normalmente, es posible que la cara de la
ventosa esté sucia o que la ventosa requiera del servicio. Primero, limpie la cara
de la ventosa de acuerdo con las instrucciones a continuación. Si el problema
continúa, contacte a un distribuidor autorizado o visite www.powrgrip.com para
obtener la asistencia.
Limpieza
1) Retire el filtro de aire de la cara de la ventosa.
2) Utilice una esponja limpia o un trapo limpio y sin pelusa para aplicar agua
jabonosa u otro limpiador suave a la cara de la ventosa.
Véase ADVERTENCIAS y www.powrgrip.com para obtener más información.
PRECAUCIÓN: Para evitar que los líquidos contaminen la bomba, mantenga
la ventosa con la cara hacia abajo o cubra el agujero de succión en el hueco
para el filtro.
3) Utilice la esponja o el trapo para limpiar todo residuo de la cara de la ventosa.
4) Deje que la ventosa se seque y vuelva a instalar el filtro de aire.
Inspección
Examine y ponga a prueba la ventosa regularmente para asegurarse que no
muestre ninguno de los problemas siguientes:
• cortes o daños en los bordes selladores del disco de goma.
• grietas o abolladuras en el mango o en la bomba.
• reaparición de la línea roja poco después de que la ventosa se adhiere.
• la acción de la bomba le parece lenta o presenta cambios dramáticos.
• revestimiento duro o dureza en el disco de goma.
• falta el filtro de aire en la cara de la ventosa.
Corrija cualquier problema antes de utilizar la ventosa (véase Servicio).
Almacenamiento
Almacene la ventosa limpia y seca dentro del estuche llevador de protección.
ADVERTENCIAS
No observar las ADVERTENCIAS puede dañar la ventosa de mano o la carga o
causar las lesiones al usuario.
• No use la ventosa para levantar las cargas que excedan la Máxima capacidad
de carga o la capacidad efectiva (véase CARACTERÍSTICAS TÉCNICAS).
• No use la ventosa para soportar una persona.
• No ponga la cara de la ventosa contra superficies que podrían dañar los
bordes selladores.
• Evite las circunstancias que podrían ocasionar que la ventosa resbale o se
desprenda prematuramente, tales como: contaminantes, cortes o rayas
en la cara de la ventosa; aplicar la ventosa a los materiales sucios o porosos;
o aplicar la presión contra la orilla de la ventosa.
• No use la ventosa para levantar cuando la línea roja es visible. Si la línea roja
reaparece frecuentemente, deje de usar la ventosa y véase Servicio.
• No permita que nada interfiera con el movimiento libre del émbolo mientras se
está adhiriendo la ventosa.
• No toque la palanca de desprendimiento mientras se usa la ventosa para
levantar.
• No utilice los productos químicos agresivos (tales como solventes o gasolina)
ni los limpiadores y suavizantes de goma no autorizados para limpiar la
ventosa.
