Blue Rhino GBC820W - Manual (Page 26)

Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
página
3
Parts List
1 Manija 55-07-328
2 Rejilla de calentamiento 55-07-361
3 Registro de temperatura 55-07-358
4 Tapa 55-08-104
5 Parrilla de cocción 55-07-310
6 Placa de calentamiento 55-07-319
7 Bisagra superior (2) 55-07-360
8 Bisagra inferior (2) 55-07-306
9
Repisa de la repisa
izquierda
55-07-325
10 Carcasa de la parrilla
55-07-317
11 Quemador (2)
55-08-101
12
Conjunto del quemador
lateral
55-07-354
13 Rejilla del quemador lateral 55-07-355
14 Quemador lateral 55-07-353
15 Botón de encendido 55-07-322
16
Soporte de la perilla de
control (3)
55-07-309
17 Perilla de control (3) 55-07-308
18
Panel frontal de la repisa
izquierda
55-07-326
19
Panel frontal de la repisa
derecha
55-07-346
20 Gancho de QCC 55-13-827
21 Regulador y manguera
55-07-344
22
Soporte de la taza para la
grasa
55-07-316
23 Taza para la grasa 55-07-315
24
Apo yo superior del
marco (2)
55-07-359
25 Panel de a trás 55-07-302
26 Pata izquierda de a trás 55-07342
27 Pata derecha de a trás 55-07-343
28
Placa resistente al calor
tanque de propano líquido
55-07-334
29 Varilla de encendido
55-07-331
30 Panel frontal
55-07-314
31 Vara izquierda del carrito
55-07-324
32 Vara de a trás del carrito
55-07-341
33
Alambre de retención del
tanque de gas propano
líquido
55-07-333
34 Pata derecha del frente 55-07-313
35 Pata izquierda del frente 55-07-312
36
Inferior izquierdo del
marco
55-07-304
37 Vara inferior del carrito (2)
55-07-303

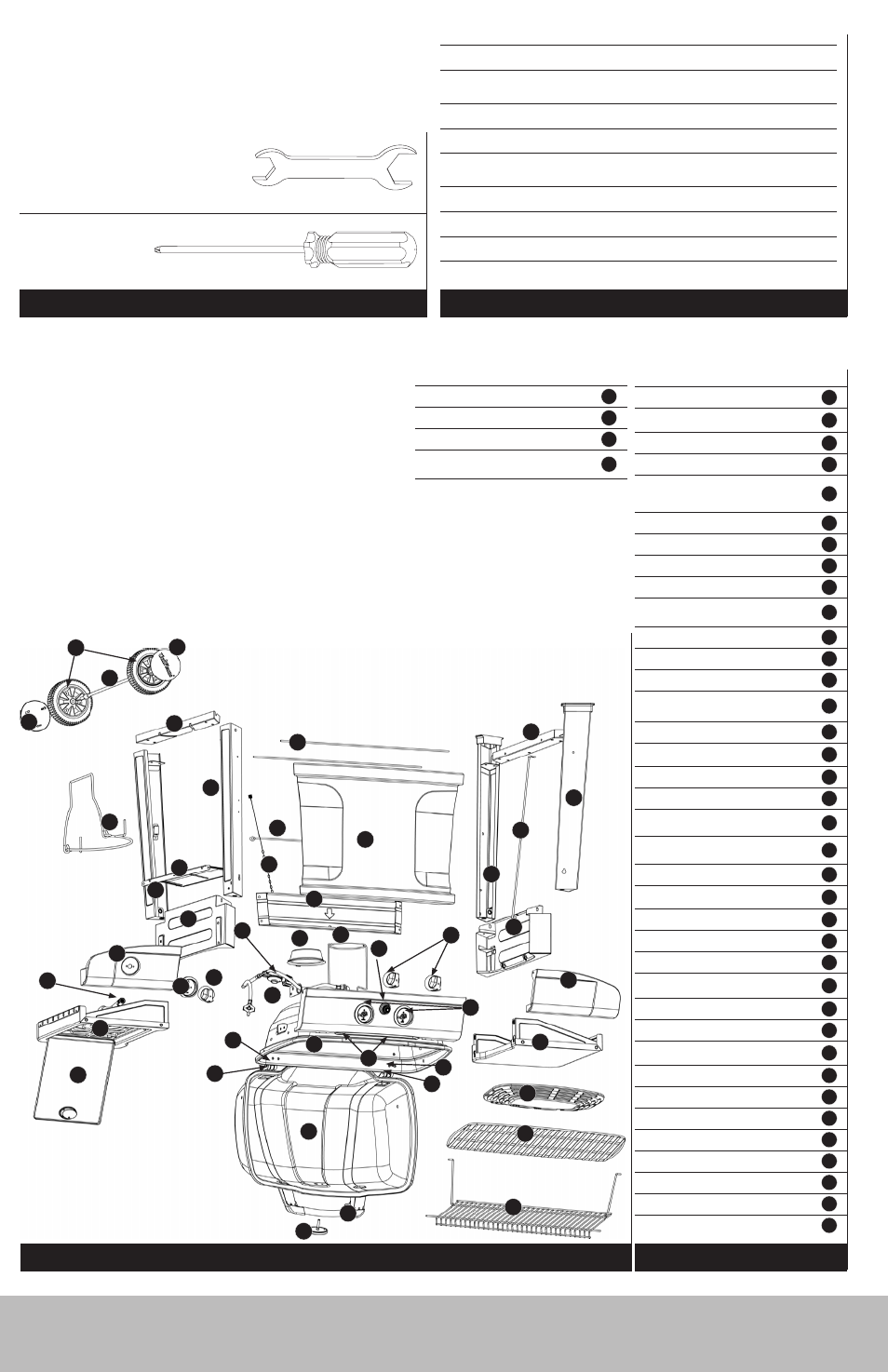

Exploded View
Herramientas necesarias para el armado (incluidas)
Destornillador Phillips nº 2
Llave inglesa M10 - M6 2 pzs
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M4x10 2 pzs
B
Tornillo Phillips de cabeza abombada, galvanizado, M6x16 27 pzs
C
Perno Niquelado, de cabeza hexa gonal, M6x16 20 pzs
D
Tuerca
Galvanizada, M10
2 pzs
E
Tuerca de
mariposa
Galvanizada, M6 2 pzs
F
Arandela Galvanizada, ø6,4 4 pzs
G
Arandela de cierre Galvanizada, ø6,4 4 pzs
H
Espaciador de
caucho
ø10,5 x ø17,5 x 6 2 pzs
I
Pila AA 1 pz
5
1
4
9
2
16
8
13
10
19
22
23
21
25
6
7
17 18
24
26
31
33
34
37
27
35
38
30
40
39
3
36
32
7
8
24
40
14
17
15
41
29
28
11
12
16
20
38 Inferior derecha marco 55-07-305
39 Eje
55-07-301
40 Tapacubo (2)
55-07-320
41 Rueda (2)
55-07-363
