42
F
Instructions d’installation

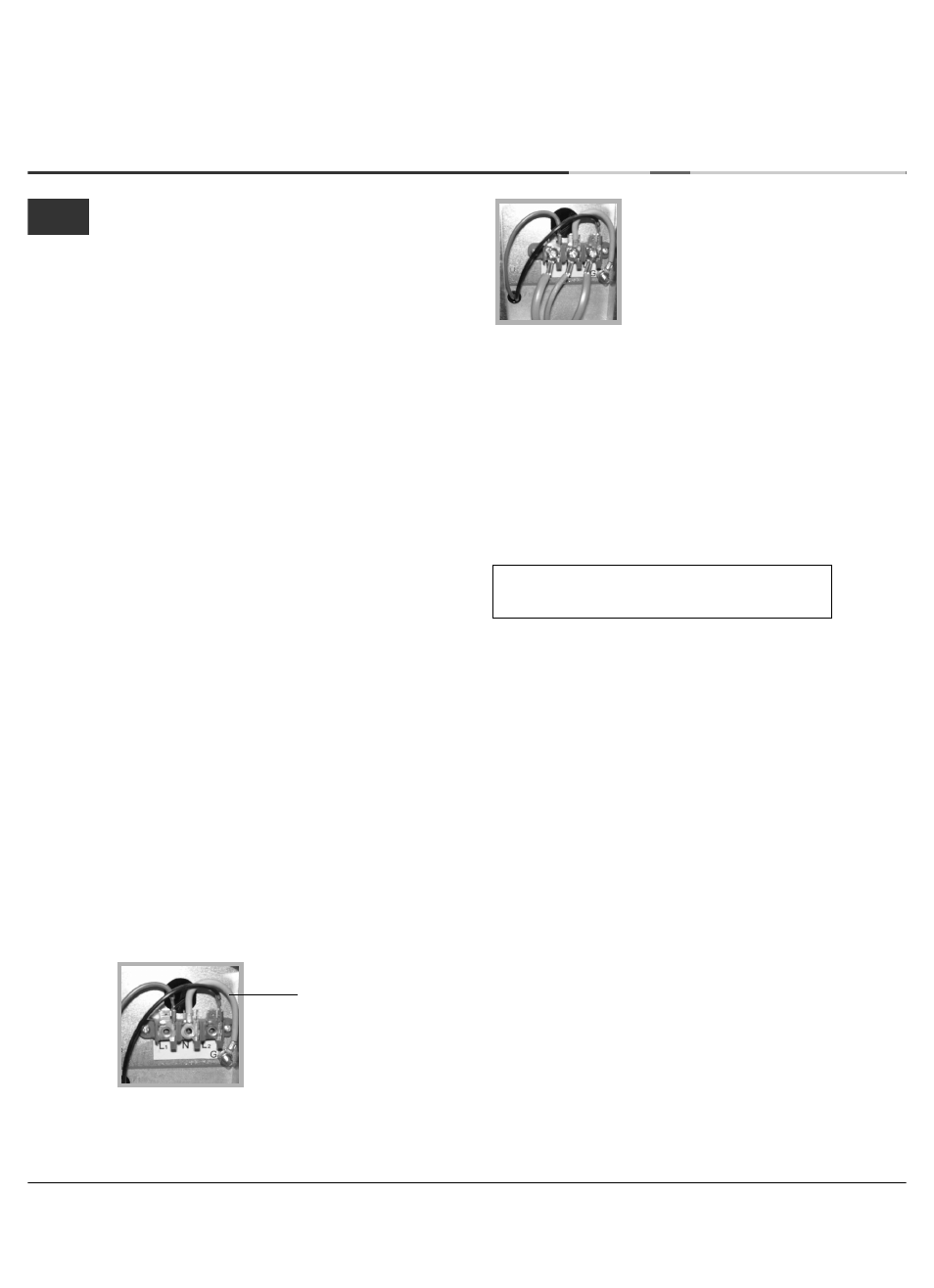

7. Branchez les fils L1, N et L2.
Sur les cordons plats, le fil central
est le conducteur neutre, adaptez-le
à la borne marquée « N ». Sur les
cordons ronds, c’est le conducteur
vert ou blanc qui doit être adapté
à la borne marquée « N ».
8. Serrez à fond les vis de bornes et l’écrou de
connexion de mise à la terre, placez le cordon,
serrez à fond le réducteur de tension.
9. Replacez le couvercle sur la boîte.
Mise à la terre
Certains codes locaux peuvent exiger une mise à la terre
séparée. Dans de tels cas, le fil de mise à la terre, la pince
et la vis doivent être achetés séparément.
Ne mettez
JAMAIS la sécheuse à la terre aux conduites
de plomberie en plastique, aux conduites de gaz ou aux
tuyaux d’eau.
NOTE: EN CAS DE DOUTE AU SUJET DE L’UN DES
ÉLÉMENTS CI-DESSUS, CONSULTEZ UN
ÉLECTRICIEN QUALIFIÉ.
Où placer la sécheuse
Vérifiez les codes locaux avant de choisir un emplacement.
Certains codes ne permettent pas l’installation dans un
garage, un placard, une maison mobile ou une chambre.
N’installez PAS la sécheuse dans une zone où vous
gardez de l’essence ou tout autre matière inflammable.
Lorsque vous utilisez la sécheuse, la ventilation doit être
adéquate. Assurez-vous qu’elle est installée dans un
environnement qui n’est pas humide et que la circulation
d’air est adéquate. Un débit d’air autour de la sécheuse
est essentiel pour condenser l’eau produite durant le
lavage, la sécheuse ne fonctionnera pas à pleine capacité
dans un endroit fermé. Si elle est installée dans un placard,
il est recommandé de laisser la porte ouverte lorsque la
sécheuse est en marche.
! Si vous utilisez la sécheuse dans une petite pièce ou une
pièce froide, elle pourrait produire une certaine condensation.
Lisez avec soin ces instructions.
Ces instructions vous sont fournies pour être utilisées
par un installateur qualifié, et cette installation doit être
conforme à:
● Au États-Unis : le National Electric Code
ANSI/NFPA70 – dernière édition de même qu'à tout
code local, municipal ou d'état.
● Au Canada : le Canadian Electric Code C22.1 –
dernière édition de même qu'à tout code local,
municipal ou provincial.
Électricité
La sécheuse vous est livrée avec un cordon
d’alimentation à quatre fils muni d’une fiche 14-30P,
qui doit être se loger dans une prise murale accessible
une fois la sécheuse installée. Le cordon de sécheuse
à quatre fils doit être utilisé lorsque l’appareil est installé
dans un endroit où la mise à la terre par un conducteur
neutre est interdite. La mise à la terre par conducteur
neutre est interdite dans le cas d’installations de circuit
de dérivation, de maisons mobiles, de véhicules
récréatifs et dans les zones où les codes locaux ne
permettent pas la mise à la terre par conducteur neutre.
Si la prise 10-30R est installée, une trousse de cordon
de sécheuse à 3 fils d’une catégorisation minimale de
240V, 30A, 90C, marquée pour sécheuses à linge
(borne à anneau) doit y être adaptée.
Pour adapter un cordon de sécheuse 10-30P, suivez
les étapes ci-dessous:
1. Assurez-vous que la sécheuse n’est pas branchée
à une prise d’alimentation.
2. Enlevez le couvercle de la boîte de jonction du
câble situé à l’arrière de la sécheuse.
3. Retirez le fil métallique vert de la borne de mise à
la terre.
4. Desserrez l’écrou fixant la garniture isolante du câble,
débranchez et jetez le câble existant et sa garniture.
5. Adaptez une extrémité du fil métallique vert à la
borne de mise à la terre à l’aide d'une rondelle et
d’un écrou. Placez le câble métallique à la borne
neutre (N) mais ne serrez pas solidement la vis tout
de suite.
Fil métallique vert.
6. Suivez les instructions fournies avec la trousse et
adaptez le câble en utilisant le réducteur de tension
fourni avec la trousse, ne serrez pas entièrement
tout de suite.
