TO CAMERA 12V
CHARGER OR
SOLAR PANEL
- +
Kamera SPYPOINT ®
Solarpanel
12V wiederaufladbare
Batterie Set mit
wasserdichtem Gehäuse
Bedienungsanleitung
Deutsch
Verbindung Zur Kamera
KIT-12V

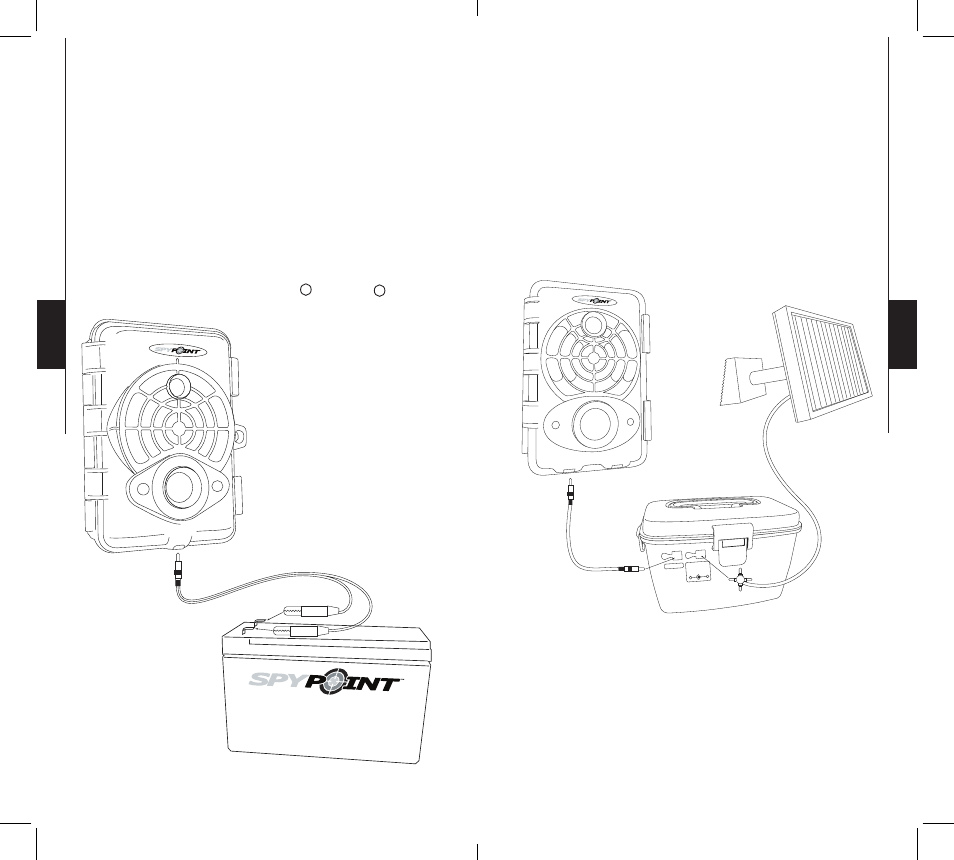

Schließen Sie das Verbindungskabel vom Anschluss “TO
CAMERA” in die Steckdose “12V” an der Kamera an (siehe
Abbildung unten, "Verbindung zum Solar Panel").
BATT-12V
Um die kamera mit der Batterie BATT-12V zu verbinden
benötigen Sie das optionale Verbindungskabel CB-12FT.
Stecken Sie das kabel in den dafür an der Kamera vorgesehenen
Anschluß, schließen Sie die Krokodilklemmen an der Batterie
an. Auf korrekte Polung achten ! (rot = +, schwarz = - )
Verbindung Zum Solarpanel
KIT-12V
laden Sie zuerst die Batterie an der Steckdose vollständig auf.
Um die Batterie mit dem Solarpanel zu verbinden, schließen
Sie das Verbindungskabel am Anschluss “SOlARPANEl” an
der Batteriebox an. Nun wird die Batterie über das Solarpanel
geladen.
Deutsch
RED
BLACK
RED
BLACK
Kamera SPYPOINT ®
12V
wiederaufladbare Batterie
Verbindungskabel CB-12FT.
