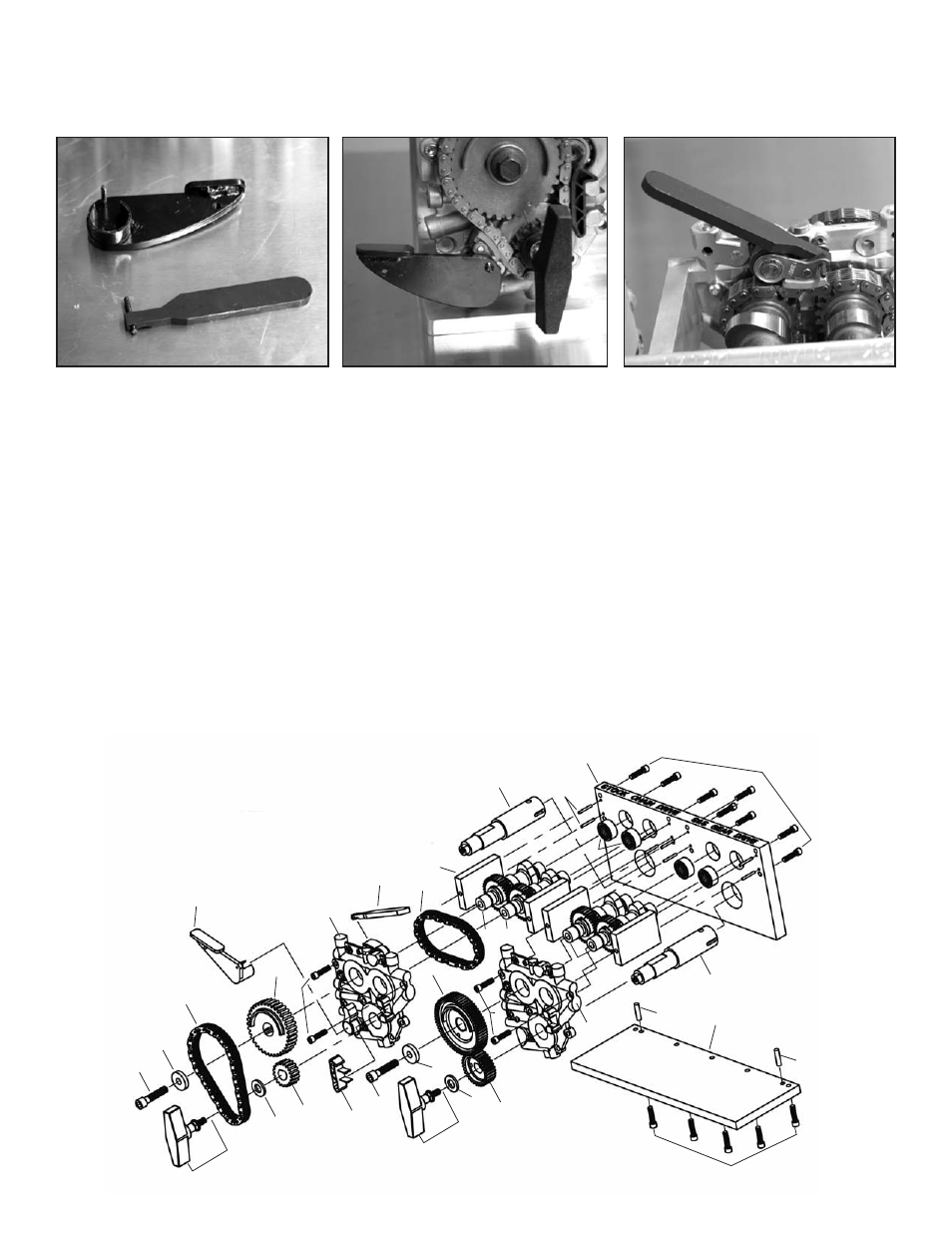

8- Included with the Gear Drive Display are these tools (Picture 7) to relieve the spring pressure that cam chain tensioner shoes apply to the chain.
This will allow your customers to see just how much resistance they apply.
9- The tools are installed as shown in Pictures 8 & 8a. The handle makes it easy to press down and release the pressure of the spring.
Picture 7 Picture 8 Picture 8a
1. Rear support, gear drive display, 3/4" x 6" x 14" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51-8002
2. Base gear drive display, 1/2" x 5" x 14" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-8001
3. Cam plate mounts, 1/2" x 2" x 3 .09" (4 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-8003
4. Screw, SHCS, 1/4-20 x 1" (17 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-0084
5. Pin, dowel, 1/8" x 1" (8 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-8028
6. Bearing assembly, inner cam needle, 1999-up big twin
(4 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-4080
7. Pin, dowel, 1/4" x 1" (2 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-8026
8. 510 Cams, gear set . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-5174
9. Cam shaft, front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Harley-Davidson® # 25534-99
10. Camshaft, rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H-D® # 25544-00
11. Shaft, pinion-press in, 1999-up big twin (2 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2030-S
12. Cam support assembly kit (2 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H-D # 25267-99B
13. Tension unloader, top, S&S gear drive display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53-0160
14. Gear, pinion 31T, 1999-up big twin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-4160
15. Gear, cam, outer 62T, 1999-up big twin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-4271-S
16. Sprocket cam drive, 34-tooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .H-D # 25716-02
17. Sprocket cam drive, 17-tooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .H-D # 25609-99
18. Tension unloader, bottom, S&S gear drive display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53-0155
19. Chain, primary cam drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .H-D # 25610-99
20. Washer flat 3/8" x 11/8" -18" x .225 (2 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-7056
21. Screw, SHC- 3/8"-24 x 13/4" (2 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-0132
22. T-handle, gear drive display assembly (2 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-8010
23. Washer, flat, 5/16" x 11/8" 1999-up (2 required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-7130-S
24. Chain, secondary cam drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .H-D # 25607-99
25. Chain, guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .H-D # 39965-99
