Embalaje, transporte y colocación
17
• Inserte el conector de enchufe macho C en el enchufe hembra B13 de la
unidad de control.
• Atornille el conector C con los dos tornillos C1 en el enchufe hembra B13.
Pos : 6.21 /00005 Ü berschriften/1.1 Ü bersc hriften/1.1 Übersc hriften BD A/11 Wandmontage der Bedi enei nheit @ 0\mod_1231317922078_19.doc @ 5472 @ @ 1
4.9 Montaje en pared de la unidad de control
Pos : 6.22 /00010 Bedi enungsanleitung en Kapitels ammlungen/AS450/0006 Tr ansport, Li eferumfang und Aufs tell en /AS450 M odul Wandmontag e der Bedi eneinheit @ 0\mod_1231317976333_19.doc @ 5478 @ @ 1

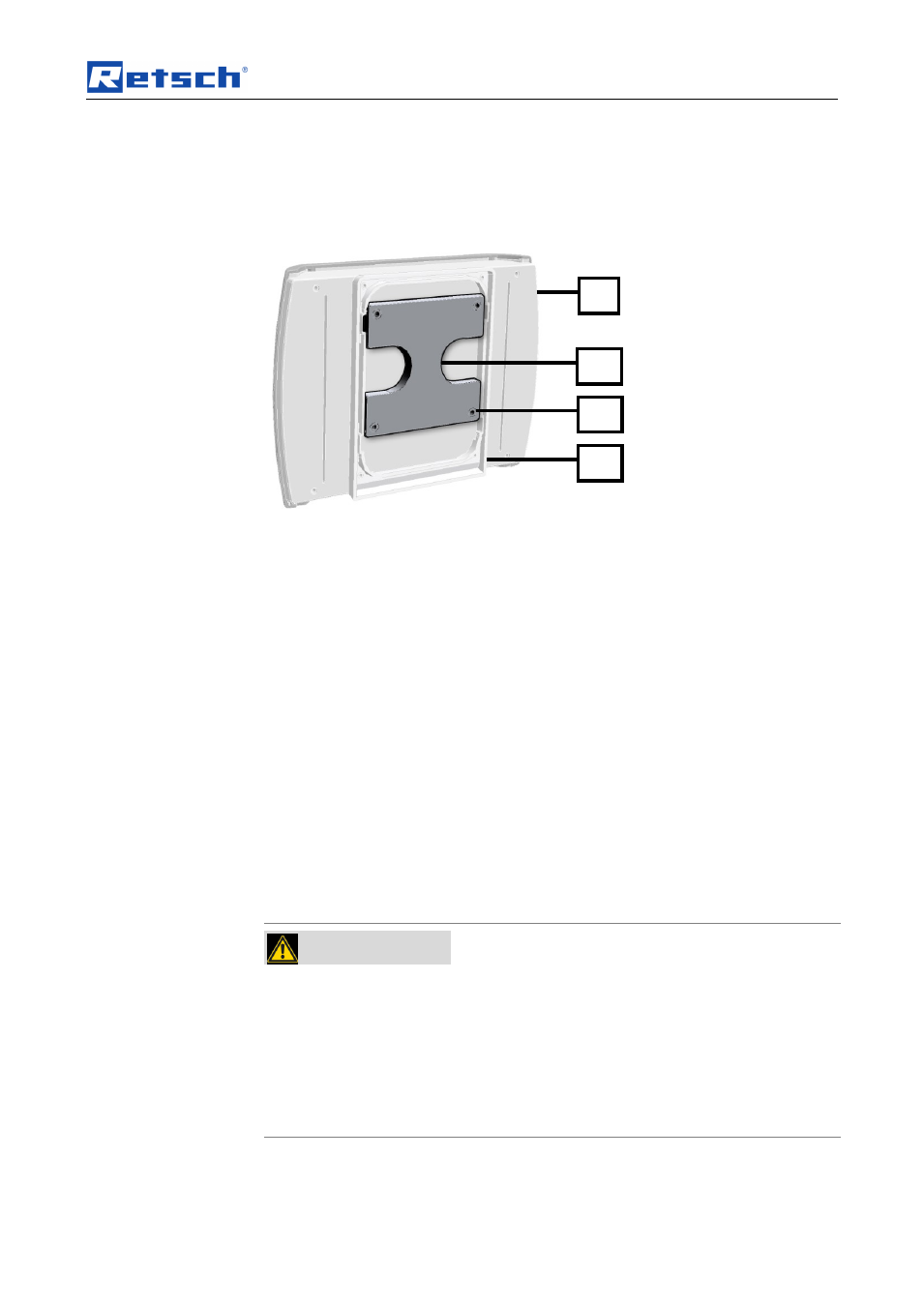

Fig. 3: Montaje en la pared del panel de control
En el lado posterior del panel de control B hay una placa para montaje en pared
BW. La placa para montaje en pared BW tiene una posición de enclavamiento
superior e inferior.
Para el montaje en pared se requieren 4 tornillos (diámetro máximo: 4 mm) y 4
tacos correspondientes.
• Presione la placa para montaje en pared según la posición de
enclavamiento hacia abajo o hacia arriba.
• La placa para montaje en pared desenclavada se puede sacar en la
posición central del marco de sujeción BH.
• Utilice la placa para montaje en pared como plantilla para marcar los cuatro
taladros necesarios.
• Al fijar la placa para montaje en pared se deben utilizar los cuatro agujeros
BL.
Cuando vaya a atornillar la placa para montaje en pared cuide de que la superficie
plana mire hacia la pared.
Pos : 6.23 /00005 Ü berschriften/1.1 Ü bersc hriften/1.1 Übersc hriften BD A/11 El ektrisc her Ansc hlus s @ 0 \mod_1226565067445_19.doc @ 3502 @ 2 @ 1
4.10 Conexión eléctrica
Pos : 6.24 /00004 Warnhinweis e/W0008 WARNUN G Stroms chl ag nic ht vollständig eing estec ktem Kal tgeräte-N etzs tec ker ( AS450) @ 3\mod_1282727985935_19.doc @ 22699 @ @ 1
ADVERTENCIA
2.W0008
Peligro de muerte por electrocución
Enchufe de red no insertado completamente
–
En el caso de un enchufe de red IEC incompletamente insertado, puede
entrar agua en la toma de corriente del aparato. En caso de una
electrocución pueden producirse quemaduras y arritmias o paro
respiratorio, así como paro cardíaco.
• Sólo opere el aparato con un enchufe de red IEC completamente
insertado.
Pos : 6.25 /00003 Standard Kapitel/General M odul Elektrischer Ans chl uss @ 0\mod_1228918538521_19.doc @ 4733 @ @ 1
• Los datos sobre la tensión y frecuencia necesarias del aparato figuran en la
placa de características .
B
BW
BH
BL
