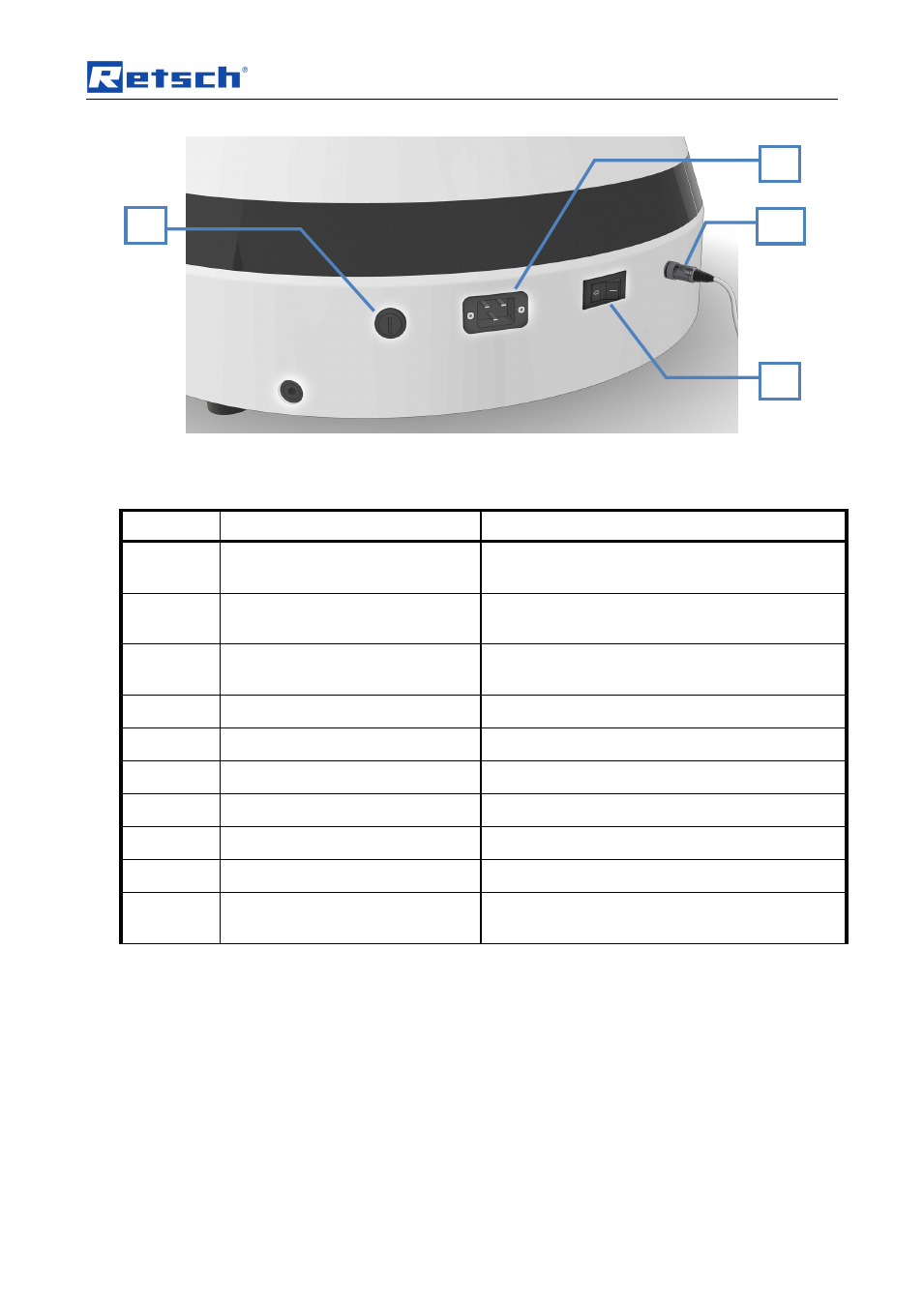

Ill. 7 : Vue détaillée du dos de l’appareil
Pos : 9.4 /00005 Übersc hriften/1.1 Ü berschriften/1.1 Ü bers chriften BDA/11 Ü bersic hts tabelle der Geräteteile @ 0\mod_1228990616846_14.doc @ 4973 @ @ 1
5.2 Tableau de vue d’ensemble des pièces de l’appareil
Pos : 9.5 /00010 Bedienungsanlei tungen Kapitelsamml ung en/AS450_basic/0007 Bedienung/AS450 basic M odul Ü bersic hts tabelle der Geräteteile @ 4\mod_1329464709072_14.doc @ 26650 @ @ 1
Elément
Description
Fonction
B
Unité de commande
Comprend les affichages et les éléments de
commande
C/C1/C2
Câble pièce de commande – unité
de service
Relie l’unité de service à l’AS450 basic
D
Croix de serrage
Serre le couvercle de criblage sur la tour de
criblage
E
Couvercle de criblage
Couvre la tour de criblage
F
Tiges de pied
Serre la tour de criblage
G
Assiette de criblage
Loge la tour de criblage
H
Touche MARCHE/ARRÊT
Coupe le bloc d’alimentation du réseau de courant
I
Cartouche fusible
Logement pour coupe-circuit enrobé de verre
J
Prise pour appareil à froid
Raccord au réseau de courant
P
DEL (verte)
Indique qu’il y a de la tension au raccord de réseau
de courant
Pos : 9.6 /00005 Übersc hriften/1.1 Ü berschriften/1.1 Ü bers chriften BDA/11 Grafisc he Ansic hten der Bedi enelemente und der Anzeig e @ 0 \mod_1226566362336_14.doc @ 3538 @ @ 1
5.3 Vues graphiques des éléments de commande et de l’afficheur
Pos : 9.7 /00010 Bedienungsanlei tungen Kapitelsamml ung en/AS450_basic/0007 Bedienung/AS450 basic M odul Grafisc he D arstellung der Bedienel emente und der Anz eige @ 4\mod_1329464695357_14.doc @ 26488 @ @ 1
H
I
J
C2
